Cấu tạo loa kéo: sơ đồ khối nguồn, DSP, công suất, RF

Loại bài này mô tả kiến trúc khối chung của loa kéo di động (pack ắc‑quy/ pin hoặc cấp từ nguồn lưới qua mạch sạc), tập trung vào luồng năng lượng và luồng tín hiệu âm thanh. Những mô tả là khái niệm kiến trúc; mọi trị số, sơ đồ chân IC hay test point phải tra manual/ schematic của model cụ thể trước khi đo. Không hướng dẫn đấu pin trực tiếp hoặc tháo pack pin cho người không có chuyên môn.

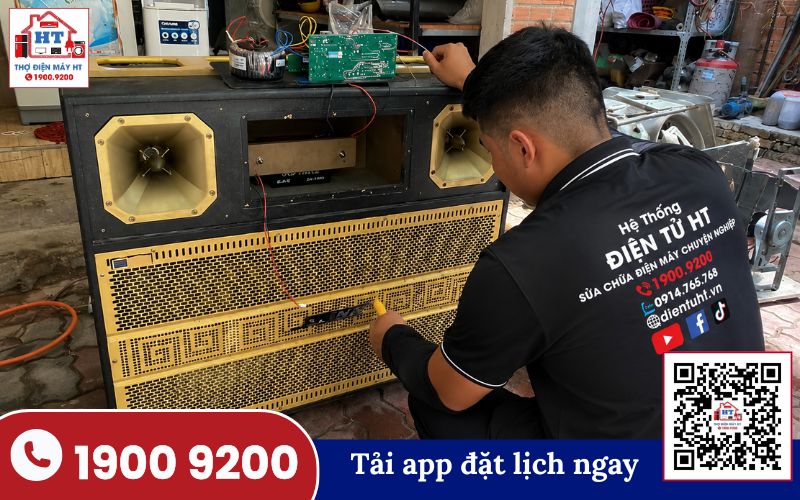

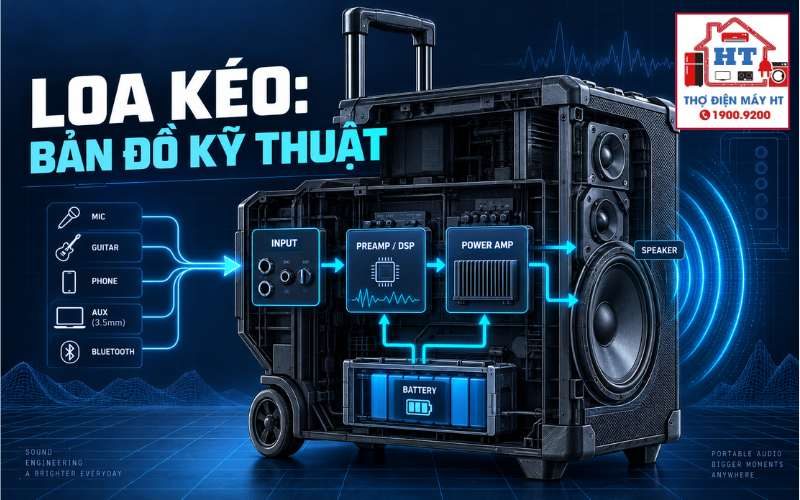

Chuỗi khối (mô tả ngắn)

• Pack pin / AC‑in & Charger (sạc, BMS)
• Module thu: Bluetooth/decoder, USB/TF
• Module thu micro RF (UHF/VHF)
• Preamp & DSP (mixer, EQ, echo)
• Power stage (IC Class D hoặc mạch tương đương)
• Crossover & driver (củ loa, họng kèn, sub)
• Control panel & user I/O

Trình tự khởi động cơ bản

1) Khi cắm nguồn lưới, mạch sạc khởi động và cung cấp điện cho rails logic; BMS giám sát trạng thái pin.
2) Module giải mã và vi điều khiển khởi tạo giao tiếp (Bluetooth/USB), DSP nạp preset.
3) Khi người dùng tăng volume, tín hiệu line‑level được đưa qua DSP tới power amp; mạch mute/soft‑start tránh pop.

Feedback và cảm biến liên quan

• Cảm biến nhiệt/thermistor ở IC công suất hoặc tản nhiệt: cung cấp feedback quá nhiệt.
• Giám sát dòng/voltage của BMS: phát hiện over‑current, over‑/under‑voltage.
• Tín hiệu cảm biến DC‑offset hoặc detect lỗi ngõ ra: ngắt output khi phát hiện DC toi loa.

• Bảo vệ quá nhiệt: IC công suất hoặc sensor nhiệt báo về MCU; khi vượt ngưỡng hệ thống có thể giảm công suất hoặc ngắt output.
• Bảo vệ ngắn mạch/over‑current: phát hiện dòng lớn ở ngõ công suất và kích hoạt current‑limit hoặc shutdown.
• BMS: ngắt xả khi điện áp pin thấp để tránh xả sâu; ngắt sạc khi quá áp.
• Anti‑pop / Mute: mạch trễ và chuyển đổi chậm để tránh xung bật/tắt gây tiếng nổ.
  Lưu ý: thông số ngưỡng (volt, temp) thuộc schematic/IC datasheet của model cụ thể — không được suy đoán.

Cây chẩn đoán tổng (tóm tắt 3‑5 bước)

• Nếu loa không lên nguồn nhưng đèn báo sáng: → kiểm tra rail DC từ mạch nguồn/BMS.
• Nếu Bluetooth ghép nhưng không phát âm: → kiểm tra đường audio từ decoder → preamp → DSP → power amp.
• Nếu có tiếng rè/vỡ: → kiểm tra nguồn rail ổn định và tín hiệu tại ngõ vào power amp trước khi đổi driver.

Nhánh A — Không có nguồn chính

A1. Kiểm tra rail DC cơ bản (chỉ dành cho kỹ thuật viên có dụng cụ)

• Kiểm tra: xác nhận nguồn lưới đã ngắt, đo điện áp rail sau mạch nguồn theo schematic model.
• Vì sao: tầng công suất và logic cần rail DC ổn định để hoạt động.
• Nếu đạt: quay sang kiểm tra tín hiệu audio (decoder → preamp).
• Nếu không đạt: nghi vấn hỏng mạch nguồn, cầu chì, mosfet chuyển mạch hoặc BMS; cần kiểm tra mạch sạc và thành phần công suất.
• Điều kiện phải dừng: tụ nguồn chưa xả, pin bị hư hỏng/phồng.

Nhánh B — Không có âm nhưng hệ thống có nguồn

B1. Dò đường tín hiệu audio

• Kiểm tra: chèn nguồn tín hiệu giả (line injector) vào input và theo dõi tại các điểm Mixer → DSP → ngõ vào power amp dùng oscilloscope hoặc VOM ở chế độ AC.
• Vì sao: phân tách lỗi giữa khối giải mã/thu, tiền khuếch đại/DSP và power amp.
• Nếu đạt (có tín hiệu đến ngõ vào power amp): nghi lỗi power amp hoặc lọc LC/ngõ ra; kiểm tra output stage và phân tần.
• Nếu không đạt: nghi lỗi tiền khuếch đại hoặc DSP; kiểm tra mute logic, codec/decoder.
• Điều kiện phải dừng: thao tác trên bo đang có điện nếu không có cách ly an toàn.

• Sai lầm: kết luận hỏng củ loa chỉ vì mất bass ở toàn dải — có thể là do hỏng phân tần hoặc mất rail cho kênh bass.
• Sai lầm: thử đấu tắt công tắc bảo vệ hoặc by‑pass mạch bảo vệ để kiểm tra âm — hành vi này có thể phá hỏng driver hoặc gây cháy.
• Sai lầm: đo điện trở củ loa khi còn nối trên mạch (in‑circuit) và cho kết quả sai; luôn tháo dây hoặc tách driver trước khi đo thuần trở.

• Ranh giới chức năng giữa khối nguồn, thu/decoder, preamp/DSP, power amp và driver.
• Vì sao phải lần theo luồng tín hiệu từ input đến output để khoanh vùng lỗi.
• Các điểm rủi ro an toàn: pin, tụ nguồn, ngõ ra công suất.

• Sơ đồ mạch loa kéo chi tiết
• Quy trình đo signal‑tracing cho loa kéo
• Mạch nguồn loa kéo — phân tích module nguồn
• Mạch công suất và lưu ý an toàn

1) Tại sao nhiều loa kéo hiện nay dùng Class D thay vì Class AB?

Class D đạt hiệu suất chuyển đổi năng lượng cao hơn, sinh ít nhiệt hơn so với Class AB; điều này giúp tiết kiệm pin và giảm cần tản nhiệt lớn cho loa kéo di động. Lựa chọn này phù hợp cho thiết bị chạy bằng pack pin hoặc ắc‑quy, nhưng chi tiết mạch và chất lượng lọc đầu ra vẫn phụ thuộc thiết kế cụ thể của nhà sản xuất.

2) Mạch thu micro UHF và VHF khác nhau ở điểm nào?

Mạch UHF vận hành ở tần số cao hơn, cho phép anten ngắn hơn và cơ chế nhảy kênh/chống nhiễu tốt hơn; mạch VHF đơn giản hơn nhưng dễ trùng sóng trong môi trường đông thiết bị. Cấu hình tụ lọc, bộ cộng hưởng và PLL/LC tuning trên bo sẽ khác theo băng tần.

3) Có thể chạy loa kéo bằng nguồn 220V khi tháo pin không?

Tùy vào thiết kế nguồn: nếu bo sử dụng nguồn xung (SMPS) có khả năng cung cấp dòng đủ cho tầng công suất thì có thể; nếu mạch phụ thuộc phần nào vào pack pin làm đệm, loa có thể bị sụt áp khi tải cao. Quyết định phải dựa trên schematic hoặc test có giám sát.

4) Tụ trong phân tần treble có vai trò gì?

Tụ tạo thành phần của mạch lọc thông cao, chặn tần số thấp tới tweeter để tránh biên độ quá lớn khiến coil treble cháy. Thiết kế giá trị tụ/cuon quyết định tần số chia và dốc cắt; thay đổi giá trị mà không có rationale có thể làm thay đổi đáp tần hoặc gây hư hại driver.

• Sơ đồ mạch loa kéo chi tiết
• Quy trình đo signal‑tracing cho loa kéo
• Mạch nguồn loa kéo — phân tích module nguồn
• Mạch công suất và lưu ý an toàn
• Module Bluetooth/decoder trong loa kéo
• Bộ thu UHF/mạch micro trong loa kéo

Sau bài này, nếu bạn cần khoanh vùng một lỗi cụ thể, chuẩn bị ảnh tem model, mô tả triệu chứng chi tiết và ghi lại quan sát trước khi tiến hành đo sẽ giúp chuyển sang chẩn đoán model‑specific hoặc mở schematic phù hợp.
