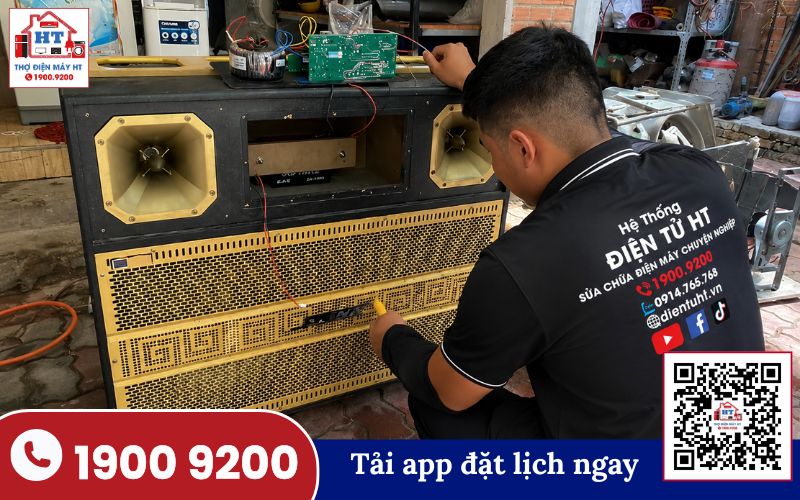

Loa kéo Nanomax chia thành các phân hệ rõ ràng: nguồn (AC 220 V + ắc quy DC 12 V), thu RF micro (VHF hoặc UHF), tiền khuếch đại/giải mã số (Bluetooth/USB/Optical/DSP) và tầng khuếch đại công suất/driver. Những điểm nêu ở đây là phạm vi kiến trúc platform; không thể kết luận linh kiện hỏng mà chưa có phép đo hoặc schematic model cụ thể. Trước mọi can thiệp, cô lập nguồn AC và ngắt kết nối ắc quy; dừng ngay khi thấy pin phồng, mùi khét hoặc tia lửa.
Phân loại kiến trúc phần cứng các dòng loa kéo Nanomax
Mục tiêu: giúp nhận diện phân tầng phần cứng để chọn quy trình chẩn đoán phù hợp.
- Quan sát bắt buộc trước khi đo: chụp ảnh tem model (mặt sau), ghi chính xác model, firmware/phiên bản nếu có trên nhãn.
- Giả thuyết phân tầng: dựa trên Brand Research, Nanomax có dòng mini (S-series) đơn giản, dòng tầm trung (K-, SK-, A-, HD-) với nhiều ngõ vào, và dòng bass đôi/pro (BN-/Pro-series) có mạch công suất lớn và ắc quy dung lượng cao. Mọi ví dụ kỹ thuật phải ghép với tem model trước khi áp dụng quy trình.
| Model (ví dụ) | Kiến trúc bass | Chuẩn micro | Bluetooth / Digital | Cổng đặc thù |
|---|---|---|---|---|
| S-01 (ví dụ) | Bass nhỏ (mini) | VHF cố định | Bluetooth (cơ bản) | 1 mic dây |
| K-1200 (ví dụ) | Bass 40 cm (đơn) | UHF (có đổi tần trên model hỗ trợ) | Bluetooth 5.0 | USB/SD, RCA, guitar |
| K-52 (ví dụ) | Bass 50 cm | UHF | Bluetooth 5.0 | Optical, USB/SD |
| BN-2026 (ví dụ) | Bass đôi 40 cm | UHF (có set tần) | Bluetooth (model-depends) | Optical, AC/DC, ắc quy lớn |
Lưu ý: bảng trên là phân loại khái niệm theo Brand Research; luôn xác minh tem model trước khi tiếp bước.
Sơ đồ khối chức năng và dòng truyền tín hiệu trên loa Nanomax
Mục tiêu: hiển thị luồng năng lượng và tín hiệu để giải thích tại sao cần kiểm tra từng khối.
Kiểm tra: xác nhận thiết bị được tắt và rút AC trước khi mở; kiểm tra tem sạc/chuẩn adaptor.
Vì sao: để tránh đo trên mạch đang có điện lưới hoặc xung nạp; ắc quy có thể cung cấp dòng lớn ngay khi rút AC.
Nếu đạt: tiến kiểm tra tầng tiền khuếch đại/drive.
Nếu không đạt: dừng, chuyển sang quy trình đo mạch nguồn/ sạc (technician).
Điều kiện phải dừng: pin phồng, khói, tia lửa, hoặc ổn áp/tải bất thường.
Cẩn thận: đường ắc quy (B+) và đường ra khuếch đại mang dòng lớn; đo trong mạch chỉ do kỹ thuật viên được đào tạo thực hiện.
Kiểm tra: xác minh chế độ input trên bảng điều khiển (AUX/BT/USB/OPT); thử từng nguồn một.
Vì sao: nhiều “không tiếng” là do chọn sai input hoặc mute, không phải lỗi bo.
Nếu đạt: nếu nguồn phát ra âm thanh trước DSP, chạy tới kiểm tra tầng công suất.
Nếu không đạt: kiểm tra module giải mã/giắc cắm hoặc cabling; chuyển sang kiểm tra RF nếu liên quan micro.
Đặc tính kỹ thuật các phân hệ cốt lõi trên nền tảng Nanomax
Mục tiêu: nêu những khác biệt đủ để khoanh vùng lỗi.
3.1. Phân hệ thu sóng không dây Micro VHF và UHF
Kiểm tra: kiểm tra pin tay micro, đảm bảo chọn kênh/tần đúng model, thử micro lên một loa khác.
Vì sao: S-series dùng VHF cố định; không thể áp quy trình đổi kênh UHF cho module VHF.
Nếu đạt: vấn đề nằm ngoài thu (có thể micro hoặc môi trường).
Nếu không đạt: chuyển sang kiểm tra module thu RF (technician) hoặc thay pin micro.
3.2. Phân hệ giải mã Bluetooth, Optical và xử lý tín hiệu số
Kiểm tra: thử ghép nối Bluetooth, thử USB/SD đọc file, thử Optical từ nguồn chuẩn.
Vì sao: nhiều model khác nhau hỗ trợ Bluetooth 5.0 hoặc 6.2; tính năng và codec khác nhau theo model.
Nếu đạt: vấn đề không phải module giải mã, tiếp kiểm tra pre-amp hoặc amp.
Nếu không đạt: ghi lại model và thông báo cần schematic/module cụ thể để đo sâu.
3.3. Phân hệ mạch công suất và tương thích driver âm thanh
Kiểm tra: nghe tiếng khi giảm volume/tắt tone, thử loa ở nguồn AC ổn định, kiểm tra xem có rè/méo ở mọi ngõ vào.
Vì sao: méo/chéo khi tăng volume có thể do sụt nguồn, quá tải amp hoặc vấn đề cơ học driver.
Nếu đạt (không rè ở volume thấp): nghi vấn xuất hiện tại amp khi gánh tải lớn hoặc tại driver.
Nếu không đạt: cần đo trong mạch (technician) để phân biệt amp hỏng hay driver cơ học.
Cơ chế bảo vệ và các điều kiện ngắt an toàn của thiết bị
Mục tiêu: nhận diện các trạng thái bảo vệ để tránh chẩn đoán nhầm.
| Hiện tượng | Cơ chế phần cứng | Hành động an toàn đề xuất |
|---|---|---|
| Thiết bị tắt tiếng khi vặn to | Ngắt do bảo vệ sụt áp ắc quy / bảo vệ amp nhiệt | Dừng sử dụng, chuyển sang đo điện áp ắc quy dưới tải (technician); sạc đầy/kiểm tra BMS |
| Rè/méo nặng khi tăng volume | Bảo vệ quá dòng/ngắt amp hoặc driver quá tải | Giảm volume, dừng test; kiểm tra tải loa và dây nối, kiểm tra tản nhiệt amp |
| Không sạc vào ắc quy | Mạch sạc/bảo vệ chống sạc ngược hoặc hỏng bộ nạp | Ngắt AC, kiểm tra cầu chì sạc/đầu nối; không bypass cầu chì |
Dừng kiểm tra: Nếu phát hiện pin phồng, mùi khét, tia lửa hoặc aptomat/hệ thống bảo vệ nhảy nhiều lần — dừng sử dụng ngay và đưa thiết bị cho kỹ thuật viên có trang bị.
Định tuyến chẩn đoán sự cố theo khối kỹ thuật
Mục tiêu: bản đồ quyết định giúp kỹ thuật viên chuyển từ triệu chứng đến quy trình đo chuyên sâu.
Chẩn đoán nhanh (30–60 giây):
- Nếu loa không lên nguồn cả khi cắm AC và ắc quy: → kiểm tra cầu chì, công tắc, đầu vào AC (user checks), sau đó mời kỹ thuật đo mạch nguồn.
- Nếu chỉ mất tiếng micro: → kiểm tra pin micro và kênh/tần; nếu micro tốt → kiểm tra khối thu RF.
- Nếu Bluetooth/USB/Optical không có âm: → xác minh chế độ chọn nguồn và thử nguồn khác trước khi mở bo.
| Triệu chứng quan sát | Khối chức năng nghi vấn | Bước kiểm tra tiếp theo (high-level) |
|---|---|---|
| Loa không lên nguồn | Mạch nguồn / sạc / BMS / cầu chì | Kiểm tra AC, công tắc, cầu chì, sau đó đo mạch sạc/ắc quy (technician) |
| Micro mất tiếng / nhiễu | Thu RF micro / pin micro / cáp | Thử micro khác, kiểm tra pin, chọn kênh; nếu vẫn lỗi → kiểm tra module thu (technician) |
| Bluetooth không ghép nối / USB không đọc | Module giải mã số / cổng đọc | Thử reset Bluetooth, thử file USB khác, kiểm tra chế độ input |
| Méo/rè ở âm lượng lớn | Tầng khuếch đại công suất / driver | Giảm volume; thử nguồn AC; nếu vẫn rè → đo amp/loa (technician) |
Cảnh báo phân ranh: một số phép kiểm tra (đo điện trong mạch nguồn, mở bo công suất, kiểm tra ắc quy) là chỉ dành cho kỹ thuật viên có dụng cụ và kinh nghiệm.
Giải đáp thắc mắc kỹ thuật về nền tảng loa kéo Nanomax
6.1. Vì sao không thể lấy quy trình set tần số micro của dòng Nanomax K-series áp dụng cho S-series?
S-series thường dùng module VHF cố định phần cứng; các thao tác đổi tần hoặc khóa kênh được thiết kế trên module UHF của K-series/BN-series. Do khác biệt module, thao tác phần mềm/hardware để đổi tần không tồn tại trên VHF cố định; áp dụng quy trình UHF cho VHF có thể vô hiệu hoặc làm mất cấu hình ban đầu.
6.2. Hiện tượng loa Nanomax bị ngắt tiếng khi mở âm lượng lớn có phải luôn do hỏng mạch công suất?
Không. Đây là giả thuyết ban đầu: hiện tượng có thể do ắc quy sụt áp khi gánh tải lớn, mạch bảo vệ kích hoạt hoặc amp quá nhiệt/giới hạn dòng. Chỉ khi có phép đo điện áp dưới tải và đọc trạng thái bảo vệ trên bo mới xác định được nguyên nhân chính xác.
6.3. Loa kéo Nanomax hỗ trợ những chuẩn giải mã đầu vào âm thanh số nào?
Tùy model: một số model được trang bị Bluetooth (thế hệ 5.0 hoặc 6.2 tùy model), ngõ Optical cho tín hiệu số và cổng USB/SD để đọc file. Luôn kiểm tra tem model để biết chính xác chuẩn số được hỗ trợ trước khi thử nghiệm.
Sau bài này bạn phải phân biệt được
- Nhận diện đúng phân tầng platform của thiết bị Nanomax qua tem model trước khi bắt đầu chẩn đoán.
- Phân biệt nhanh giữa lỗi thuộc khối nguồn, khối thu RF, khối giải mã số và khối công suất.
- Hiểu bước kiểm tra an toàn nào là dành cho người dùng và bước nào chỉ dành cho kỹ thuật viên có dụng cụ.
- Biết dữ liệu còn thiếu: schematic mainboard cụ thể và trị số test point để xác nhận chẩn đoán sâu.
Nguồn, giới hạn và học tiếp
Học tiếp theo đường chẩn đoán:
Lưu ý: Để tiến hành đo điện trong mạch nguồn hoặc mở khoang kỹ thuật, phải cô lập AC, tháo kết nối ắc quy và chỉ do kỹ thuật viên có đào tạo thực hiện.
