Bo thu UHF trên loa kéo là module nhận sóng vô tuyến, giải điều chế và cung cấp tín hiệu âm thanh analog mức nhỏ vào mạch tiền khuếch đại. Từ dữ kiện hiện có ta chỉ có thể khẳng định phạm vi chức năng và các bước kiểm tra logic — chưa thể tuyên bố linh kiện hỏng khi chưa đo điện áp cấp, xác minh tín hiệu AF tại chân Audio-Out hoặc kiểm tra tần số tay mic. Trước khi mở thùng: ngắt nguồn lưới, xả tụ nguồn lớn nếu có; những phép đo in-circuit trên rail nguồn chỉ dành cho kỹ thuật viên.
Hiểu đúng hiện tượng trước khi đo
Quan sát ban đầu cần ghi rõ: đèn báo RF trên bo thu có sáng hay không, tay mic có vào trạng thái phát (LED/biểu hiện), mức âm lượng và mute ở loa, và tình trạng nguồn (pin/ắc quy/sạc). Đây là dữ kiện quan sát; mọi chẩn đoán về “IC hỏng” phải là giả thuyết cho đến khi có phép đo cụ thể: điện áp cung cấp đến chân VCC của module và sự hiện diện của tín hiệu âm tần tại chân Audio-Out. Khi thiếu ảnh tem model hoặc sơ đồ chân, dừng trước khi cấp nguồn cho module lạ.

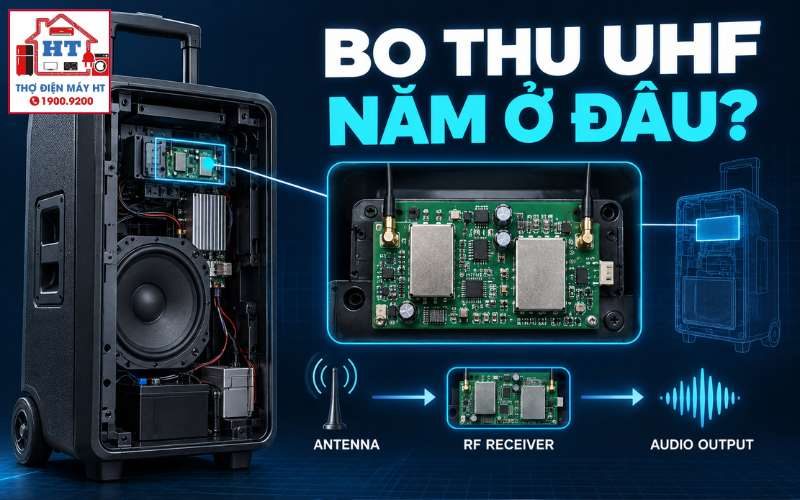

Bản đồ hệ thống liên quan đến triệu chứng
Mục tiêu: thấy rõ đường đi của tín hiệu từ không khí vào tới loa để biết điểm cô lập lỗi.
Cây chẩn đoán tổng: từ biểu hiện đến nhánh kiểm tra
Nhánh A — Mất liên kết RF giữa tay micro và bo thu UHF
A1. Kiểm tra đồng bộ kênh tần số và trạng thái phát tay mic
A2. Kiểm tra đường nguồn VCC tại chân cắm module (Chỉ dành cho kỹ thuật viên)
Nhánh B — Bo thu nhận sóng tốt nhưng mất tín hiệu Audio-Out
B1. Đo tín hiệu âm tần ngõ ra (Audio-Out / AF)
B2. Kiểm tra tiếp xúc chân cắm và đường dẫn tới Preamp
(Lưu ý kỹ thuật: quy trình dò tín hiệu chi tiết xem hướng dẫn quy trình đo signal tracing loa kéo.)
Bảng đo kiểm: đọc dữ kiện trước khi kết luận
| Điểm kiểm tra / Trạm chân | Điều kiện đo | Trạng thái bình thường (tham chiếu) | Dấu hiệu bất thường & Giả thuyết | Hành động kỹ thuật tiếp theo |
|---|---|---|---|---|
| LED RF trên module | Quan sát khi tay mic phát | LED phản hồi khi có tín hiệu RF | LED tắt → khả năng mất nguồn hoặc lệch tần | Kiểm tra VCC tại header, kiểm tra tần số tay mic |
| Chân Audio-Out (header) | Đo bằng oscilloscope hoặc signal tracer khi micro phát | Tín hiệu AF có dạng dao động âm tần khi kích thích | Không có tín hiệu → lỗi tầng xuất âm module hoặc tụ liên lạc hỏng | Kiểm tra thông mạch, kiểm tra tụ liên lạc, cô lập module |
| VCC tại header | Đo DC giữa VCC và GND khi bật nguồn | Điện áp ổn định theo thiết kế model (tra manual) | Biến động/sụt áp → lỗi mạch cấp áp hoặc pin yếu | Kiểm tra ổn áp, cầu chì, pin/ắc quy, dừng nếu có mùi/ấm |
| Anten & tiếp xúc | Quan sát cơ học; đo liên tục/không đứt | Anten kết nối chắc và không đứt | Anten đứt/ngắn → suy giảm độ nhạy RF | Kiểm tra, hàn lại hoặc thay anten theo model |
Những lỗi chẩn đoán người mới rất dễ mắc
- Nhầm nguồn yếu với bo thu hỏng: Không vội thay module khi pin/ắc quy sụt điện; kiểm tra nguồn trước.
- Bỏ qua tiếp xúc cơ khí: Header lỏng/oxi hóa thường bị bỏ sót, dẫn đến thay bo không cần thiết.
- Đổi module không đúng pinout: Thay module khác mà không xác định chân GND/VCC/AF có thể gây chập và hỏng thêm.
- Quên cô lập AF trước khi thay Preamp: Không đo Audio-Out module trước khi thay bo preamp sẽ làm mất bằng chứng.
(Tham khảo hướng dẫn chọn micro thay thế: chọn micro thay thế cho loa kéo.)
Điều kiện phải dừng và an toàn
Dừng kiểm tra: Phát hiện mùi khét, tụ phồng, IC/linh kiện nóng bất thường, tia lửa hoặc nguồn ngắn mạch rõ rệt — ngắt nguồn ngay.
Cẩn thận: Trước khi đo trên bo đang cấp nguồn, dùng bộ nguồn phòng lab cách ly hoặc rút pin/ắc quy; thao tác hàn/tháo module chỉ thực hiện khi đã ngắt nguồn và xả tụ.
- Các phép đo liên quan tới rail nguồn, tháo hàn header hoặc thử nối tạm module là thao tác dành cho kỹ thuật viên có dụng cụ phù hợp.
- Không tự thao tác trên pin Lithium nếu không có thiết bị chuyên dụng.
Sau bài này bạn phải phân biệt được & Học tiếp
- Sau bài này bạn phải phân biệt: nguồn cấp module ≠ tín hiệu AF ≠ chế độ đồng bộ tần số; biết điểm đo để xác minh từng giả thuyết trước khi thay linh kiện.
- Học tiếp (tài liệu tham khảo kỹ thuật):
- Quy trình đo signal tracing cho loa kéo — hướng dẫn dò tín hiệu AF.
- Chẩn đoán loa kéo không nhận micro — cây kiểm tra rộng hơn.
- Chọn micro thay thế cho loa kéo — lưu ý tương thích chân và băng tần.
9.1. Làm thế nào để xác định thứ tự chân của bo thu UHF khi không có sơ đồ mạch?
Xác định bằng quan sát liên kết vật lý: tìm mass (GND) nối vào diện tích mass lớn hoặc ốc đất; tìm tụ lọc gần chân VCC; chân AF thường nối qua tụ liên lạc ra header tới preamp; chân anten thường đi thẳng ra cọc anten. Dùng đồng hồ đo thông mạch để xác định GND so sánh với vỏ kim loại hoặc mass chung; thao tác này chỉ an toàn khi nguồn đã ngắt.
9.2. Loại module 5 chân khác gì so với 3/4 chân?
Số chân nhiều có thể tách chức năng (ví dụ tách AF trái/phải, chân mute, chân dữ liệu) thay vì chỉ VCC–GND–OUT; nhưng không có quy ước chung cho tất cả module: khi làm việc phải xác minh chức năng từng chân thông qua sơ đồ, ký hiệu trên bo hoặc đo thông mạch. Không giả định chân bổ sung có cùng mục đích trên mọi module.
9.3. Vì sao micro bắt sóng tốt gần nhưng khi xa 3 m là mất tiếng?
Hiện tượng này có thể do giảm độ nhạy của tầng RF (lỗi phần lọc/matching anten) hoặc anten bị lỏng/đứt ngầm; nhiễu môi trường và công suất phát của tay mic cũng ảnh hưởng. Xác minh bằng đo độ nhạy RF (so sánh phản hồi LED/AF khi di chuyển) và kiểm tra cơ học anten.
9.4. Khi nào có thể kết luận module bo thu hỏng?
Chỉ khi đã hoàn tất: (1) xác nhận nguồn VCC ổn định vào chân module; (2) xác minh không có AF tại chân Audio-Out bằng oscilloscope/ signal tracer trong khi tay mic đang phát; (3) loại trừ lỗi tiếp xúc cơ khí và đường dẫn tới preamp. Nếu cả ba điều kiện này đều thỏa mãn và vẫn không có AF, mới coi “module hỏng” là chẩn đoán xác nhận.
