Rò nước trên quạt điều hòa cần được phân loại sớm thành rò tĩnh (xuất hiện ngay khi đổ nước hoặc khi máy tắt) và rò động (chỉ xảy ra khi bơm/chế độ làm mát chạy). Trước hết: quan sát thời điểm và vị trí nước xuất hiện, ngắt nguồn ngay nếu nước tiếp cận khoang mô-tơ/bo mạch. Bài này mô tả cây chẩn đoán theo chu trình tuần hoàn nước, các checkpoint kiểm tra cơ–thủy lực và giới hạn tài liệu khi chưa có model cụ thể.
Hiểu đúng hiện tượng trước khi đo
Mục tiêu: phân định rò tĩnh (vấn đề đổ/nứt/gioăng) và rò động (vấn đề phân phối/thu hồi khi bơm hoạt động). Quan sát thời điểm xuất hiện nước, vị trí tập trung (đáy, thân, mép cửa gió) và hành vi (liên tục hay chỉ khi chạy). Chưa thể kết luận bơm hay bo mạch hỏng nếu chưa kiểm tra luồng nước, gioăng và mép ghép; mọi sửa chữa can thiệp sâu vào điện phải chờ ngắt nguồn và làm khô.
- Quan sát: ghi thời điểm, vị trí và mức nước khi rò.
- Giả thuyết: rò tĩnh do gioăng/nứt hoặc rò động do mất cân bằng cấp–hồi.
- Điều kiện phải dừng: nếu nước đã chạm khoang mô-tơ hoặc hộp đấu dây → dừng sử dụng ngay.

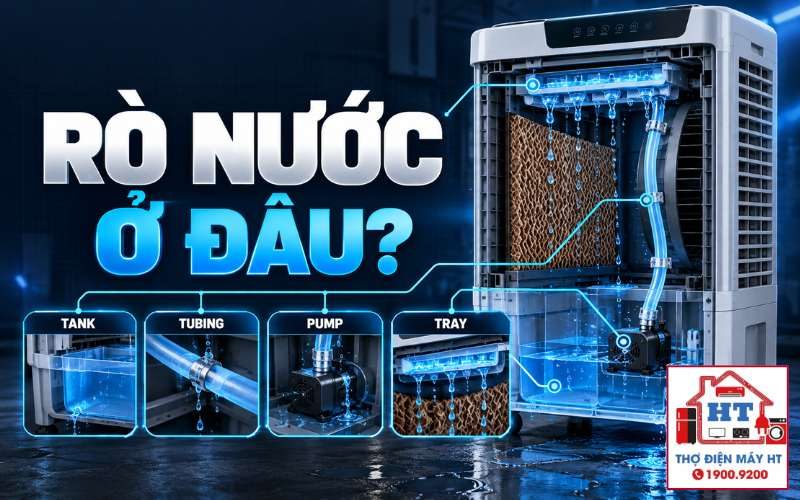

Bản đồ hệ thống liên quan đến triệu chứng
Mục tiêu: xác định các khối chức năng trong chu trình nước để định vị điểm rò.
Lưu ý: mỗi khối có mối ghép cơ học (khớp ống, đai kẹp, rãnh hứng) là nơi dễ mất kín; khi model chưa xác định, không dùng trị số hay điểm đo điện để khẳng định lỗi.
Lưu ý: Không mở phần điện khi bình còn nước; quan sát luồng nước chỉ bằng mắt và đèn cầm tay.
Cây chẩn đoán tổng: từ biểu hiện đến nhánh kiểm tra
Nhánh A — Chẩn đoán rò rỉ tĩnh ở bình chứa và hệ thống xả đáy
4.1. Kiểm tra nút xả đáy và gioăng làm kín
Cẩn thận: thao tác tháo/gắn gioăng có thể gây tràn; đặt khay hứng trước khi thao tác.
4.2. Kiểm tra cấu trúc thân bình chứa và mối ghép khuôn nhựa
Dừng kiểm tra: Hàn nhựa và tháo khung vỏ là thao tác dành cho kỹ thuật viên có dụng cụ chuyên dụng.
Nhánh B — Chẩn đoán rò rỉ động khi hệ thống bơm cấp hoạt động
5.1. Kiểm tra máy bơm, ống dẫn mềm và khay chia nước đỉnh
Tham khảo chi tiết về máy bơm tại Máy bơm quạt hơi nước.
5.2. Kiểm tra vị trí lắp đặt và độ thông thoáng của tấm làm mát (Cooling Pad)
Xem thêm về tấm làm mát: Tấm làm mát quạt điều hòa.
5.3. Kiểm tra rãnh hứng nước hồi và giới hạn phao chống tràn
Lưu ý: Nếu khi kiểm tra phát hiện nước đã xâm nhập vào hộp điện hoặc motor, không cố cắm điện để thử — dừng và xử lý làm khô trước khi đo cách điện.
Bảng đối chiếu dấu hiệu rò rỉ và vị trí sự cố trên hệ thống nước
| Vị trí nước rò | Trạng thái máy | Vùng sự cố nghi ngờ | Biện pháp kiểm tra / xử lý |
|---|---|---|---|
| Đáy quạt, ngay khi đổ nước / khi tắt | Máy tắt hoặc không bật bơm | Nút xả đáy, gioăng, thân bình | Kiểm tra, vệ sinh nút xả; thay gioăng; soi đường ghép khuôn |
| Tràn mép lưng, chảy dọc thân khi bơm chạy | Bơm hoạt động | Máng chia, ống dẫn, lỗ phun | Kiểm khít ống/kẹp, thông lỗ phun, sửa/ghép lại máng |
| Nước rơi phía trước theo luồng gió | Bơm + quạt cùng hoạt động | Tấm pad lắp sai, cặn pad, quạt đặt nghiêng | Điều chỉnh pad, vệ sinh, cân chỉnh vị trí quạt |
| Nước tới khu vực điện/motor | Bất kỳ | Rãnh hồi bị bít, phao kẹt, vỏ bị rò | Ngắt nguồn, làm khô, đo cách điện trước khi cấp điện lại |
Những sai lầm phổ biến khi chẩn đoán lỗi rò nước quạt điều hòa
- Sai lầm: Gán ngay lỗi cho máy bơm khi chỉ nhìn thấy nước tràn — bỏ qua kiểm tra pad và máng chia.
- Sai lầm: Nhầm rò do nứt bình với ngưng tụ bề mặt khi môi trường ẩm cao; cần quan sát vị trí và thời điểm xuất hiện.
- Sai lầm: Bỏ qua việc quạt đặt nghiêng (làm lệch mức) dẫn đến tràn một bên.
- Sai lầm: Dán keo toàn đáy bình khi nguyên nhân chỉ là gioăng xô lệch.
Lưu ý: Trình tự kiểm tra đúng giúp tránh thay linh kiện không cần thiết.
Điều kiện phải dừng và an toàn
Dừng kiểm tra: Nếu nước đã chạm tới buồng mô-tơ, hộp đấu dây, bảng mạch hoặc có mùi khét/tia lửa, ngắt phích cắm ngay.
Cẩn thận: Không cắm điện để thử khi thiết bị còn ẩm; mọi thao tác kiểm tra bo mạch và motor ẩm phải do kỹ thuật viên có dụng cụ làm khô và đo cách điện thực hiện.
- Rủi ro cấp 1 (dừng máy ngay): Nước tiếp cận phần điện hoặc mô-tơ.
- Rủi ro cấp 2 (dừng bơm): Nước bắn trực tiếp vào cánh quạt đang quay.
- Yêu cầu cách ly: Tháo phích cắm, cạn bình chứa, làm khô bằng khí ấm và thời gian sấy theo hướng dẫn nhà sản xuất trước khi cấp điện trở lại.
- Chỉ dành cho kỹ thuật viên: kiểm tra và sửa chữa bo mạch, hàn nhựa hay thay motor.
Giải đáp kỹ thuật và Sau bài này bạn phải phân biệt được
9.1. Quạt điều hòa mới mua bị rỉ nước ở đáy có phải do nứt bình chứa không?
Kiểm tra đầu tiên là nút xả đáy và gioăng: trong quá trình đóng gói hoặc lắp ráp, gioăng có thể lệch hoặc nút chưa vặn chặt. Trước khi kết luận nứt nhựa, tháo và kiểm tra gioăng, vệ sinh miệng xả, thử đổ nước quan sát. Nếu vẫn rỉ sau khi xử lý gioăng thì kiểm tra thân bình kỹ hơn.
9.2. Vì sao sau khi vệ sinh tấm làm mát thì quạt lại bị chảy nước ra ngoài?
Nguyên nhân thường do lắp ngược pad, lắp lệch mép dưới pad so với rãnh hứng, hoặc ngàm máng chia chưa khít. Vệ sinh pad xong cần lắp lại đúng chiều và đảm bảo mép dưới lọt hoàn toàn vào rãnh thu; kiểm tra phân phối lỗ phun trên máng trước khi vận hành.
9.3. Nước rò vào phần mô tơ quạt có gây cháy máy không và xử lý thế nào?
Có nguy cơ chập hoặc hỏng cách điện cuộn dây nếu motor ẩm và vẫn được cấp điện. Hành động bảo vệ: ngắt nguồn ngay, tháo motor, làm khô có kiểm soát và đo điện trở cách điện bằng dụng cụ chuyên dụng trước khi cấp điện trở lại; nếu kết quả đo không đủ, cần thay hoặc sửa mô tơ theo hướng dẫn kỹ thuật viên.
9.4. Có thể tiếp tục dùng quạt nếu chỉ thấy nước rỉ nhẹ nhưng không tới phần điện?
Không. Nếu thấy rò nước, dù nhẹ, cần xác định nguồn và ngắt nguồn nếu có khả năng dịch chuyển dòng chảy tới phần điện. Tiếp tục vận hành trong khi chưa xác minh rò tĩnh hay rò động có thể khiến tình trạng trầm trọng hơn.
Sau bài này bạn phải phân biệt được:
- Kỹ năng phân lập rò tĩnh vs rò động dựa trên thời điểm và vị trí nước.
- Thứ tự kiểm tra: Nút xả → Thân bình → Máng chia/ống → Tấm pad → Rãnh hồi.
- Quy tắc an toàn: ngắt nguồn khi nước tiếp cận vùng điện; mọi thao tác bo/điện ẩm phải do kỹ thuật viên.
Học tiếp theo đúng đường chẩn đoán:
- Máy bơm quạt hơi nước — kiểm tra cơ, cút nối và kẹp ống.
- Tấm làm mát quạt điều hòa — vệ sinh, lắp đúng chiều và kiểm tra mép rãnh.
- Linh kiện quạt điều hòa — tham khảo gioăng, ống và phụ kiện cơ khí tương ứng.
