Mạch Bluetooth decoder trên loa kéo gồm ba khối chính: nguồn (ắc quy/adapter → LDO), khối giải mã/DSP/DAC và tầng tiền khuếch đại/âm lượng. Từ dữ kiện ban đầu ta chỉ có thể xác định khối chức năng liên quan (nguồn / DAC / preamp / RF) — không thể khẳng định IC hỏng mà không đo điện áp và tín hiệu. Kiểm tra an toàn ban đầu: xác minh trạng thái pin/ắc quy, rút nguồn khi thấy mùi khét hoặc pin phồng. Thiếu: sơ đồ chân chi tiết và test point cụ thể theo model.

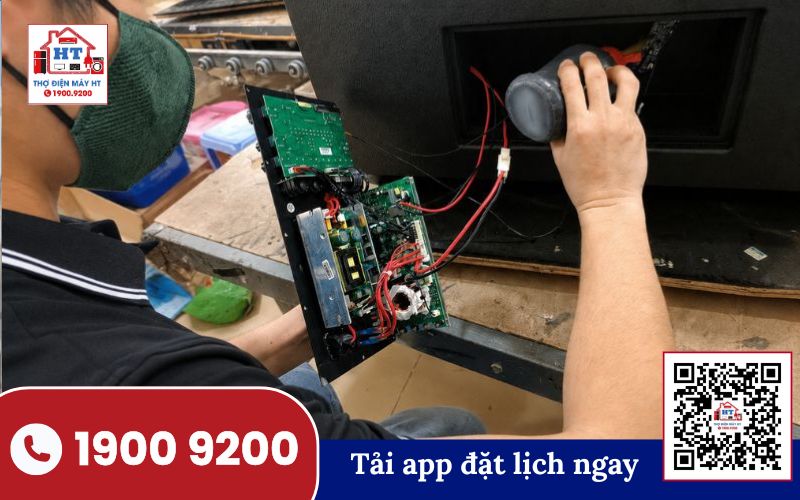

Hiểu đúng hiện tượng trước khi đo
Trước khi đo, ghi rõ triệu chứng bằng mắt/âm thanh: không lên nguồn, có đèn nhưng mất tiếng, rè/tạp âm hoặc ngắt quãng. Đây là bước nhận diện để chọn nhánh chẩn đoán phù hợp. Không sử dụng triệu chứng duy nhất (ví dụ: “không kết nối”) để kết luận hỏng chip; cần đo điện áp rail, kiểm tra tín hiệu audio tại ngõ line và xác minh mass/tiếp địa.
Bản đồ hệ thống liên quan đến triệu chứng
Trong sơ đồ trên cần chú ý điểm phân ranh giữa khối digital (vi xử lý/DSP/DAC) và khối tương tự (tụ chặn, mạch đệm, preamp). Nếu muốn đối chứng tín hiệu ở tầng sau, xem thêm bài về tầng xử lý DSP preamp mixer: tầng xử lý DSP preamp mixer.
Cây chẩn đoán tổng: từ biểu hiện đến nhánh kiểm tra
Nhánh A — Mạch mất nguồn hoàn toàn
A1. Checkpoint: Rail nguồn chính và LDO
Nhánh B — Mạch có nguồn nhưng mất toàn bộ âm thanh ngõ ra
B1. Checkpoint: Tín hiệu Audio Out sau tụ chặn DC
B2. Checkpoint: Kiểm tra trạng thái Mute/Control (nút, MCU, relay)
Nhánh C — Hoạt động nhưng rè / nhiễu / ngắt quãng
C1. Checkpoint: Lọc nguồn và tiếp địa (Digital GND / Analog GND)
C2. Checkpoint: Anten RF và đường thu Bluetooth
Bảng đo kiểm: đọc dữ kiện trước khi kết luận
| Điểm đo | Thiết bị đo | Trạng thái / phép đo | Diễn giải | Lưu ý an toàn |
|---|---|---|---|---|
| Đầu vào nguồn (Adapter / Battery) | DMM DCV | So sánh với nguồn danh nghĩa (ví dụ 12V DC) | Xác minh nguồn chính có cấp tới bo; mất nguồn loại trừ lỗi tải/nguồn | Ngắt tải khi đo nếu pin phồng hoặc có mùi khét |
| Ngõ ra LDO (ví dụ 5V / 3.3V) | DMM DCV, tải nhẹ nếu cần | Đo điện áp DC và ổn định theo thời gian | Kiểm tra xem vi điều khiển/DAC có được cấp điện chính xác | Đo đúng chân GND tham chiếu; tránh chập que đo |
| Audio Out (sau tụ chặn) | DMM AC mV / Oscilloscope / Loa kiểm âm | Kiểm tra tín hiệu AC (music tone) và vắng DC | Có tín hiệu → decoder hoạt động; không có → lỗi ở DAC hoặc đường tín hiệu | Không bật nguồn thả nếu có DC lớn trên ngõ audio |
| Mass / Ground liên kết | DMM (tiếp xúc), kiểm tra continuity | Độ dẫn giữa mass digital và mass analog | Đứt mass → tiếng rè/nhiễu, mất hồi tiếp | Không hàn khi pin đang kết nối nguồn |
Những lỗi chẩn đoán người mới rất dễ mắc
- Sai lầm: Kết luận hỏng IC giải mã chỉ vì mất tiếng — bỏ qua kiểm tra nguồn và tụ chặn. Giải thích: nhiều trường hợp là tụ ngõ ra hở hoặc relay mute.
- Sai lầm: Đổi module Bluetooth rời mà không kiểm tra mức điện áp hoặc level audio — có thể incompatibility về mức line.
- Sai lầm: Bỏ qua kiểm tra mass chung giữa bo nguồn và bo âm thanh, dẫn đến chẩn đoán sai phần công suất.
- Sai lầm: Xác định nguyên nhân nhiễu từ Bluetooth trong khi thực tế do sụt áp khi pin chịu tải lớn.
Điều kiện phải dừng và an toàn
Dừng kiểm tra: Nếu phát hiện pin phồng, mùi khét, tia lửa hoặc bo mạch quá nóng — ngắt nguồn và cách ly pin ngay.
Cẩn thận: Mọi phép đo điện áp sống (đặc biệt trên bo đang cấp nguồn) chỉ dành cho kỹ thuật viên có dụng cụ cách ly, que đo cách điện và kỹ năng tránh chập.
Dừng kiểm tra: Nếu que đo có nguy cơ chạm vào chân SMD liền kề; sử dụng kẹp mass và probe nhỏ khi cần.
Sau bài này bạn phải phân biệt được
- Điểm phân ranh giữa lỗi nguồn, lỗi DAC/decoder và lỗi tiền khuếch đại.
- Phép đo nào chứng minh decoder đang xuất tín hiệu analog và phép đo nào chỉ ra lỗi ở preamp/amp.
- Khi nào cần dừng vì an toàn (pin/bo nóng, khói) và khi nào có thể tiếp tục dò mạch an toàn.
- Những bước kỹ thuật viên nên làm tiếp để thu đủ bằng chứng trước khi thay module.
Học tiếp theo đúng đường chẩn đoán
Giải đáp kỹ thuật thường gặp
1) Có thể thay module Bluetooth của loa kéo bằng một module rời khác không?
Thực hiện được nếu và chỉ nếu các điều kiện tương thích được xác minh: mức điện áp cấp (ví dụ 3.3V/5V), mức tín hiệu ngõ ra (line level) và sắp xếp chân Audio Out/ GND tương đương. Trước khi thay, đối chiếu điện áp rail và thử nghiệm tạm bằng dây dẫn cách ly; không thay trực tiếp khi chưa xác minh cơ bản vì có thể gây hỏng tầng preamp hoặc gây tiếng ồn.
2) Tại sao bật Bluetooth lại có tiếng rít nhưng cắm AUX êm?
Tiếng rít khi dùng Bluetooth thường liên quan tới nhiễu RF hoặc lọc nguồn kém giữa khối digital và analog; cắm AUX bỏ qua khối RF/decoder nên trở nên êm. Kiểm tra mass, tụ lọc nguồn và đường tiếp đất giữa bo Bluetooth và bo âm thanh để xác minh nguồn nhiễu hoặc mất hồi tiếp làm méo tín hiệu.
3) Làm sao phân biệt lỗi chip giải mã hỏng hay MCU bị treo?
Bắt đầu bằng phép kiểm tra đơn giản: đo rail LDO (có ổn không), kiểm tra LED/đèn báo và phản hồi nút bấm; nếu vi xử lý nhận lệnh/đèn thay đổi nhưng không có audio output thì nghi vấn DAC; nếu thiết bị không khởi động hoặc treo liên tục, kiểm tra reset/hard-reset (ngắt nguồn hoàn toàn vài phút) và quan sát thay đổi. Kết luận chính xác cần đo tín hiệu tại chân DAC nếu có sơ đồ hoặc datasheet.
4) Có nên thử cấp nguồn trực tiếp modul bằng nguồn bench khi dò lỗi?
Có thể dùng nguồn bench để cô lập vấn đề, nhưng chỉ do kỹ thuật viên thực hiện với giới hạn dòng bảo vệ và cách ly mass. Khi thử, đặt giới hạn dòng, giám sát nhiệt độ IC và tránh nối ngược polarities; dừng ngay khi có hiện tượng nóng, khói hoặc dòng ngắn mạch bất thường.
