Mạch phân tần loa kéo (passive crossover) là tập hợp L–C–R đặt sau tầng công suất để chia dải tần tới từng driver. Chắc chắn: cần cô lập tuần tự giữa ngõ ra ampli, mạch phân tần và củ loa trước khi kết luận thay linh kiện. Kiểm tra an toàn ban đầu: ngắt nguồn, xả tụ, và không đo bo đang cấp điện. Chưa thể khẳng định giá trị L/C hoặc lỗi voice‑coil nếu thiếu phép đo nguội có so sánh với sơ đồ hoặc tem model.
Hiểu đúng hiện tượng trước khi đo
Trước khi tháo nắp hay thay linh kiện, mô tả chính xác triệu chứng: mất hoàn toàn dải (treble/bass), tiếng rè, méo dạng clipping hay ngắt khi tăng công suất. Việc này phân biệt được giữa lỗi tín hiệu (tầng công suất/ampli), lỗi phân tần (linh kiện L–C–R, phần tử bảo vệ) và lỗi cơ học/voice‑coil của driver. Không kết luận hỏng board hoặc hỏng driver chỉ từ mô tả — cần phép đo thực tế.

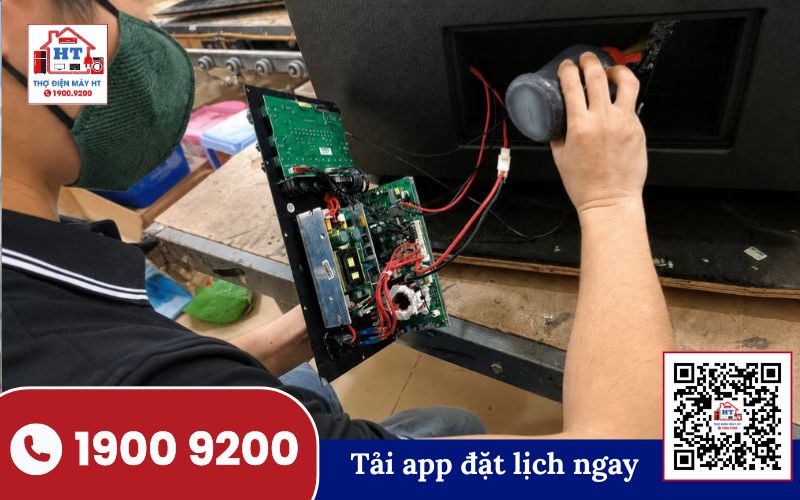

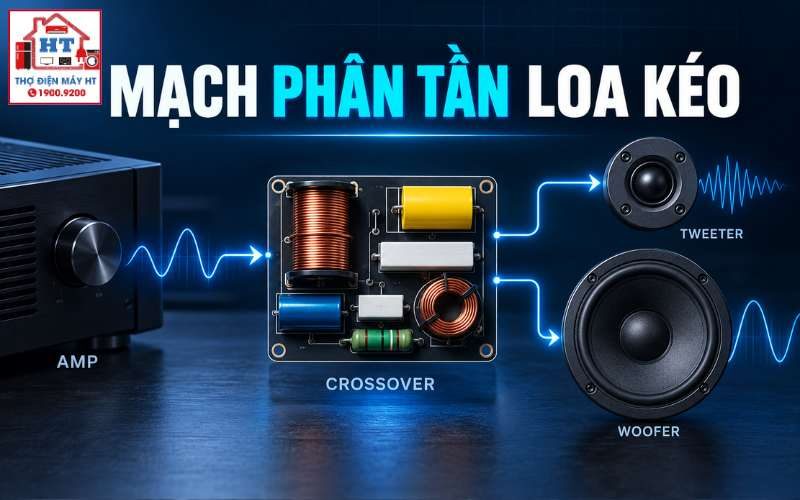

Bản đồ hệ thống liên quan đến triệu chứng
Mỗi đường gồm phần tử lọc (L/C), phần tử bù/trở (Zobel/RC) và đôi khi phần tử bảo vệ (bóng/thermistor/cầu chì). Kiểm tra sơ đồ dây, tiếp xúc và điểm hàn trước khi đo trở kháng hoặc tháo linh kiện.
Cây chẩn đoán tổng: từ biểu hiện đến nhánh kiểm tra
Nhánh A — Kiểm tra và xử lý lỗi mất hoàn toàn dải Treble hoặc Mid
4.1. Checkpoint 1: Kiểm tra phần tử bảo vệ (bóng bảo vệ / cầu chì / trở sứ)
4.2. Checkpoint 2: Kiểm tra tụ lọc thông cao (non‑polar capacitor)
Cẩn thận: Xả hoàn toàn điện tích tụ trước khi đo dung lượng; thao tác đo tụ đang được cấp tín hiệu là nguy hiểm.
Dừng kiểm tra: Nếu thấy mùi khét hoặc vết cháy trên board, ngắt nguồn và chụp ảnh tem/model.
Nhánh B — Kiểm tra và xử lý lỗi dải Bass bị nghẹt, rè hoặc mất lực
5.1. Checkpoint 1: Kiểm tra cuộn cảm lọc trầm (inductor)
5.2. Checkpoint 2: Kiểm tra mạch bù trở kháng / keo cố định và cơ khí
Cẩn thận: Tránh chạm tay vào cuộn cảm ngay sau khi thiết bị vừa hoạt động; nguy cơ bỏng.
Bảng đo kiểm: đọc dữ kiện trước khi kết luận
| Thành phần | Kiểm tra | Dụng cụ | Diễn giải định hướng | Hành động |
|---|---|---|---|---|
| Phần tử bảo vệ (bóng/cầu chì/trở) | Đo thông mạch | Đồng hồ VOM (continuity) | Thông mạch: phần tử còn; Hở: phần tử đứt | Thay phần tử phù hợp trước khi vận hành |
| Tụ phân tần (non‑polar) | Đo dung lượng, kiểm tra rò | Đo tụ / ESR meter | Dung lượng khớp nhãn/sơ đồ → ok; rò hoặc không dung lượng → hỏng | Thay tụ cùng loại chủng (non‑polar/film) theo nhãn hoặc sơ đồ |
| Cuộn cảm (inductor) | Quan sát, đo continuity, đối chiếu inductance nếu có | VOM, LCR meter (nếu sẵn) | Vec‑ni/bề mặt cháy hoặc continuity bất thường → lỗi cơ học/om | Quấn lại hoặc thay cuộn theo đặc tính thiết kế |
| Mạch Zobel / RC | Đo điện trở, dung lượng rời rạc | VOM, ESR | Kết nối/giá trị không phù hợp → gây cộng hưởng hoặc lệch đáp tuyến | Thay linh kiện rời, hàn lại chân bị nứt |
| Driver (voice‑coil) | Đo continuity voice‑coil, kiểm tra cơ học/màng | VOM, quan sát trực tiếp | Voice‑coil hở → đứt; resistance bất thường → cần đối chiếu với spec | Thay driver hoặc sửa cơ khí nếu có thể; kiểm tra tương thích trở kháng |
Những lỗi chẩn đoán người mới rất dễ mắc phải
- Nhầm lẫn tín hiệu clipping với lỗi phân tần: clipping do ampli/tầng nguồn bị giới hạn, không phải luôn do tụ hay cuộn cảm.
- Đấu ngược cực tính tạo triệt pha: dây dương/âm đảo giữa driver sẽ gây triệt tiêu dải trung, gây hiện tượng “thiếu lực” ở một số vị trí nghe.
- Dùng tụ phân cực sai vị trí: không dùng tụ phân cực DC ở đường AC của phân tần; sẽ gây nổ tụ.
- Bỏ qua tương thích trở kháng khi thay driver: thay driver có trở kháng khác làm dịch chuyển điểm cắt nếu không điều chỉnh mạch.
Điều kiện phải dừng và an toàn
Dừng kiểm tra: nếu có mùi khét, khói, tụ xì, cuộn cảm bốc khói hoặc bất kỳ dấu hiệu cháy nổ nào.
Cẩn thận: mọi phép đo trên bo phân tần phải thực hiện khi mạch đã rời nguồn; các phép đo trên mạch đang cấp điện là thao tác dành cho kỹ thuật viên có trang bị thích hợp.
Dừng kiểm tra: nếu không có tem/model hoặc sơ đồ, chụp ảnh tem và thu thập thông tin model trước khi tiếp tục thay thế linh kiện.
An toàn chi tiết:
- Safe User Checks (người dùng): kiểm tra mute/volume, nguồn/sạc, kết nối input trước khi mở nắp.
- Technician Only: xả tụ, đo trên mạch đang cấp điện, tháo/giữa chân hàn, thay cuộn cảm — chỉ tiến hành khi có dụng cụ và kinh nghiệm.
- Nếu phát hiện DC tại ngõ loa (độ lệch một chiều rõ rệt hoặc dấu hiệu gợi ý offset), ngắt kết nối và chuyển sang kiểm tra tầng công suất trước khi thao tác phân tần.
Sau bài này bạn phải phân biệt được
- Phân biệt triệu chứng do tầng công suất (tín hiệu bị clipping / bảo vệ / DC) với triệu chứng do phân tần (tụ đứt, cuộn chập) và triệu chứng cơ học driver (rách màng, voice‑coil chạm).
- Biết trình tự kiểm tra an toàn: quan sát → tắt nguồn → xả tụ → đo nguội → đo khi cần (chỉ technician).
- Biết khi nào cần tài liệu model/sơ đồ để so sánh trị số linh kiện trước khi quyết thay thế.
Học tiếp theo đúng đường chẩn đoán
Giải đáp thắc mắc chuyên sâu về mạch phân tần loa kéo
11.1. Có nên bỏ mạch phân tần và chỉ dùng một tụ cản cho loa treble không?
Với hệ thống đơn giản, một tụ cản (6 dB/octave high‑pass) có thể hoạt động tạm thời, nhưng nó làm tweeter vẫn nhận một phần dải trung/trầm khi công suất lớn, tăng nguy cơ hỏng và méo tiếng. Đối với loa kéo công suất lớn hoặc dùng thường xuyên ở mức cao, nên dùng phân tần đầy đủ để bảo vệ driver và giữ tách dải.
11.2. Vì sao cuộn cảm phân tần cần dùng dây có tiết diện lớn?
Cuộn cảm trên đường tới woofer phải chịu dòng lớn; dây tiết diện lớn giảm điện trở thuần, giảm tổn thất nhiệt và giữ hiệu năng điều khiển (damping) của ampli trên driver. Dây nhỏ có thể nóng và làm thay đổi đặc tính lọc do om/chập vòng.
11.3. Khi thay tụ phân tần bị nổ, cần lưu ý những thông số nào?
Khi thay, chọn tụ không phân cực (NP/film) đúng dung lượng như nhãn gốc hoặc sơ đồ; chọn loại có điện áp chịu đựng đủ cao và đặc tính âm tốt (tụ film thường ưu tiên cho đường âm). Nếu không có sơ đồ, không tùy tiện thay bằng tụ phân cực hoặc tụ có đặc tính âm khác biệt.
