Motor quạt điều hòa (blower motor của quạt hơi nước) là cơ cấu chấp hành tạo lưu lượng khí; khi quạt “không quay” hoặc “quay yếu” không được vội khẳng định motor hỏng. Từ dữ liệu hiện có: có thể chắc chắn cần cô lập ba khối kiểm tra — cơ khí (bạc/cốt), khối kích/tụ và nguồn từ bo mạch — và an toàn bắt đầu bằng việc ngắt hoàn toàn nguồn trước khi đo nguội. Vì thiếu datasheet model cụ thể, không thể công bố trị số cuộn dây, pinout hay giá trị tụ cố định; những trị số đó phải lấy từ tem hoặc manual trước khi ra quyết định thay thế.
Hiểu đúng hiện tượng trước khi đo
Quan sát ban đầu phải ghi rõ: thiết bị là quạt hơi nước; vị trí motor (gắn liền trục với cánh lồng sóc gần khoang nước); triệu chứng (không quay / quay lờ đờ / chạy yếu / kêu rít). Những quan sát này chỉ là dữ kiện — mọi chẩn đoán về cuộn dây đứt/chập hoặc tụ mất dung phải được xác minh bằng phép đo nguội hoặc đo nóng. Ngừng sử dụng ngay nếu có khói, mùi khét, tia lửa hoặc rò nước vào cụm điện.

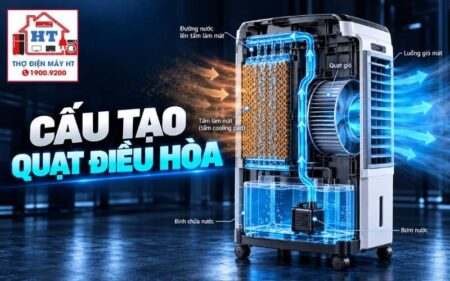

Bản đồ hệ thống liên quan đến triệu chứng
Cây chẩn đoán tổng: từ biểu hiện đến nhánh kiểm tra
Nhánh A — Vấn đề cơ khí (kẹt cốt / bạc)
4.1 Kiểm tra cơ khí và độ rơ cốt bạc
Cẩn thận: Không tháo hoặc bôi dầu khi còn nguồn; vùng motor ẩm, cần cách ly nguồn và dùng dụng cụ cách điện.
Nhánh B — Kiểm tra cuộn dây và bảo vệ nhiệt
5.1 Đo nguội điện trở cuộn dây và cách điện
Dừng kiểm tra: Không cố gắng nối tắt thermal fuse hay nối tắt rò điện để thử; đó là hành vi nguy hiểm và che giấu nguyên nhân.
Nhánh C — Kiểm tra tụ kích và nguồn từ bo mạch
6.1 Kiểm tra tụ kích (Đo nguội) và điện áp cấp (Đo nóng)
Cẩn thận: Khi đo điện áp 220VAC phải dùng que đo cách điện, tránh đo khi tay ướt; xả tụ trước khi chạm.
Bảng đo kiểm: đọc dữ kiện trước khi kết luận
| Kiểm tra | Dụng cụ | Trạng thái đo / cách đo | Diễn giải chứng minh / không chứng minh |
|---|---|---|---|
| Quay tay cánh quạt | Tay, găng cách điện | Ngắt nguồn, quay tay cảm nhận ma sát | Trơn & không va → loại trừ kẹt cơ; nặng/kẹt → hư bạc/cơ khí |
| Đo thông mạch cuộn dây | VOM thang Ohm | Ngắt nguồn; đo giữa chung và mỗi nấc | Thông mạch cho biết cuộn không đứt; vô cực gợi ý đứt hoặc cầu chì thermal mở |
| Đo điện dung tụ | Đồng hồ đo điện dung / LCR | Ngắt nguồn; xả tụ trước đo | Giá trị tương đối thấp so với tem → tụ suy giảm; nhưng trị số chính xác cần tem/manual |
| Đo điện áp cấp ra motor | Đồng hồ ACV | Đo khi bật số tương ứng tại giắc cắm | Không có điện áp → lỗi bo mạch; có điện áp nhưng motor không quay → lỗi motor/tụ |
| Đo cách điện vỏ | Megger / insulation tester | Ngắt nguồn; đo giữa cuộn dây và vỏ | Rò thấp → nguy cơ giật/rò nước vào cuộn dây; dừng & xử lý |
Những lỗi chẩn đoán người mới rất dễ mắc
- Sai lầm: Nhận định motor hỏng chỉ vì quạt đứng yên mà không đo tụ hoặc không kiểm tra điện áp ra từ bo mạch.
Giải thích: Nhiều trường hợp là tụ yếu hoặc bo không cấp điện, motor còn tốt. - Sai lầm: Nối tắt thermal fuse để “thử” — che dấu nguyên nhân nhiệt và gây nguy cơ cháy.
Giải thích: Thermal fuse là thiết bị bảo vệ; nối tắt là hành vi nguy hiểm. - Sai lầm: Tin vào sơ đồ màu dây không kiểm chứng bằng tem/mạch thực tế.
Giải thích: Màu dây khác nhau giữa nhà sản xuất; phải đối chiếu tem hoặc sơ đồ model.
Điều kiện phải dừng và an toàn
Dừng kiểm tra: Phát hiện khói, mùi khét, tia lửa, dây/ổ cắm nóng, rò nước gần điện — ngắt nguồn ngay và không tiếp tục thao tác.
Cẩn thận: Các bước đo nóng (điện áp AC tại giắc cắm) chỉ dành cho kỹ thuật viên có dụng cụ cách điện và hiểu quy trình; đo nguội (thông mạch, đo điện dung) luôn thực hiện sau khi xả tụ và ngắt nguồn.
Sau bài này bạn phải phân biệt được
- Khi nào hiện tượng là vấn đề cơ khí (kẹt/bạc) và khi nào là vấn đề điện (tụ/bo mạch/cuộn dây).
- Các phép đo cần làm: quay tay → đo Ohm → đo điện dung → đo điện áp cấp.
- Những điều không thể khẳng định mà không có tem/manual: trị số Ohm cuộn dây cụ thể, pinout giắc cắm, trị số uF thay thế bắt buộc.
Học tiếp theo đúng đường chẩn đoán
Giải đáp kỹ thuật ngắn
12.1 Tại sao motor quạt điều hòa bị nóng rực sau khi thay tụ có dung lượng lớn hơn?
Đây là giả thuyết hợp lý: tăng dung lượng hoặc dùng tụ có thông số khác có thể thay đổi góc pha giữa các cuộn, làm motor hoạt động ở điều kiện khác thiết kế ban đầu, dẫn tới dòng tăng và nhiệt tăng. Để xác minh cần so sánh trị số tụ theo tem/model và đo dòng tải thực tế; nếu không có tem, không nên dùng tụ không đúng thông số.
12.2 Đứt cầu chì nhiệt nội bên trong bối dây có thể nối tắt để dùng tiếp được không?
Không — đó là hành vi nguy hiểm. Thermal fuse ngắt vì hiện tượng quá nhiệt; nối tắt sẽ loại bỏ bảo vệ và có thể dẫn đến cháy cuộn dây hoặc chập gây hư hỏng lớn hơn. Phải tìm nguyên nhân quá nhiệt (kẹt cơ, chập cuộn) rồi thay thermal fuse hoặc cụm motor theo quy định kỹ thuật của model.
12.3 Làm thế nào để đảo chiều quay cho motor quạt điều hòa AC nếu bị quay ngược?
Đảo chiều quay trên motor AC kiểu quấn nấc thường liên quan tới cách đấu cuộn phụ/start so với cuộn chính; nhưng cách đấu và khả năng đảo tùy thuộc vào thiết kế motor và wiring diagram của từng model. Trước khi can thiệp phải có sơ đồ pinout/model; thao tác đảo dây không đúng có thể làm hỏng tụ, bo mạch hoặc làm motor chạy sai chiều gây hỏng cánh.
12.4 Khi nào cần chuyển ngay sang thay cụm motor thay vì sửa từng thành phần?
Khi đã xác nhận bằng phép đo: cuộn dây bị chập/đứt (vô cực giữa các đầu), hoặc có dấu hiệu cháy vật lý không thể phục hồi, hoặc rò điện vào vỏ không khắc phục được. Quyết định thay cụm vẫn phải dựa trên xác minh đo lường và so sánh với tem/model; không dùng triệu chứng đơn lẻ làm lý do thay thế.
Sau bài này bạn nên có checklist đo nhanh trong túi: quay tay → đo Ohm giữa các đầu → đo điện dung tụ → đo điện áp cấp tại giắc cắm; nếu cần hỗ trợ đọc tem/model hoặc sơ đồ dây, dùng các bài “Học tiếp” ở trên để đối chiếu trước khi thay thế linh kiện.
