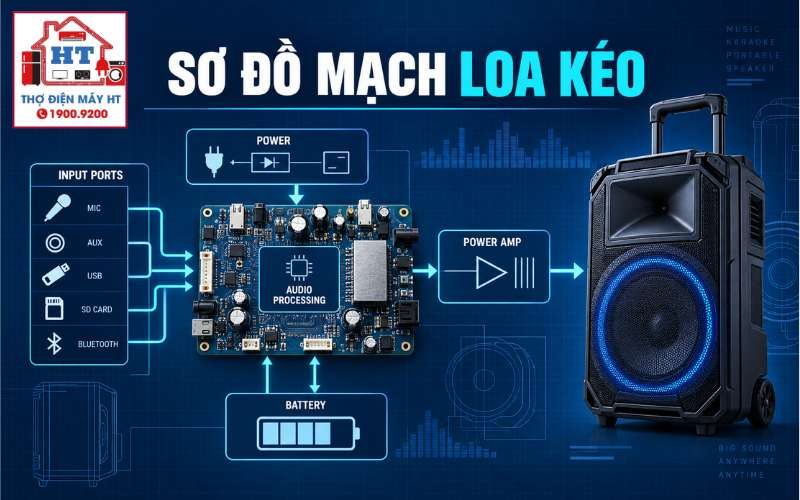

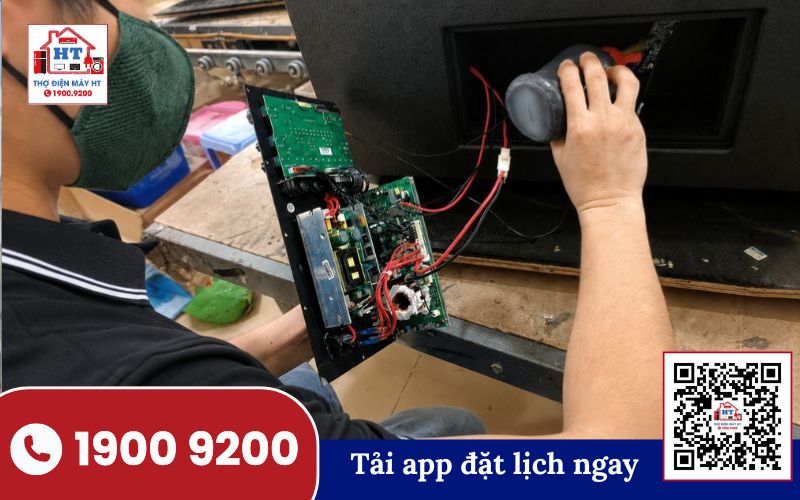

Sơ đồ mạch loa kéo: cách đọc khối và quan hệ mạch

Một đọc mạch ở mức khối giúp bạn khoanh vùng nhanh vùng lỗi trước khi đo chi tiết linh kiện. Ở mức này, tách rõ: khối thu nhận/giải mã đầu vào, khối tiền khuếch đại/DSP, khối công suất, khối phân tần/loa và khối nguồn/quản lý pin. Việc đọc khối là bước quan sát đầu tiên: đối chiếu vị trí vật lý của các cụm bo với sơ đồ khối lý thuyết để hình dung luồng tín hiệu và luồng năng lượng.

1.1. Cụm xử lý và tiền khuếch đại tín hiệu

Kiểm tra: xác định ngõ vào micro/aux/Bluetooth và đường vào pre-amp/DSP.
Vì sao: tiền khuếch đại chuẩn hoá mức mic/line và xử lý hiệu ứng trước khi tới công suất.
Nếu đạt: chuyển sang kiểm tra tầng công suất.
Nếu không đạt: khoanh vùng mạch tiền khuếch đại hoặc module giải mã.
Điều kiện phải dừng: không tháo bo khi nguồn chưa được cách ly.

1.2. Cụm điều phối nguồn và mạch khuếch đại công suất

Kiểm tra: nhận diện khối nguồn, mạch nạp và đường cấp cho IC công suất.
Vì sao: công suất cần rail động lực khác so với rail logic; mất rail động lực sẽ làm tầng công suất im tiếng.
Nếu đạt: tiếp tục trace tín hiệu vào chân input IC công suất.
Nếu không đạt: kiểm tra mạch nguồn trước khi can thiệp vào phần công suất.
Điều kiện phải dừng: thấy tụ lớn/nút phồng hoặc vết cháy — ngắt nguồn ngay.

Tham khảo sơ đồ khối chi tiết để đối chiếu.

Luồng tín hiệu âm thanh thường đi qua các giai đoạn: đầu vào (micro/line/Bluetooth hoặc bộ thu UHF) → mixer/tiền khuếch đại → DSP/hiệu ứng → bộ khuếch đại công suất → mạch phân tần → củ loa. Hiểu rõ mỗi mốc giúp chọn điểm đo thích hợp (mức mic/line khác với mức speaker).

2.1. Tầng thu nhận tín hiệu và tiền khuếch đại (Pre-amplifier & Mixer)

Bo thu micro/đầu vào → Mixer → Pre-amp → DSP
Kiểm tra: nghe thử/quan sát tín hiệu tại ngõ vào pre-amp bằng tín hiệu test.
Vì sao: mất tín hiệu ở đây cho thấy lỗi trước tầng khuếch đại công suất.
Nếu đạt: đi theo tới DSP và ngõ ra DSP.
Nếu không đạt: khoanh vùng module thu hoặc mạch pre-amp.
Điều kiện phải dừng: không chạm tay vào jack test khi đang cấp nguồn.

• Tham khảo bộ thu UHF/micro: bo thu UHF / mạch micro
• Tham khảo mạch giải mã không dây: mạch Bluetooth decoder

2.2. Tầng khuếch đại công suất và phân chia dải tần ra củ loa

Pre-amp/DSP → Power Amp → Mạch phân tần → Loa
Kiểm tra: xác định tín hiệu vào/ra của IC công suất (mức speaker) và kiểm tra tính liên tục của cuộn loa/nguồn cấp cho phân tần.
Vì sao: công suất có thể bị tắt do bảo vệ, mất rail cấp hoặc hỏng IC công suất.
Nếu đạt: lỗi có thể ở phần phân tần hoặc củ loa.
Nếu không đạt: tiếp tục kiểm tra mạch công suất và các tín hiệu mute/standby.
Điều kiện phải dừng: khi có mùi khét, tia lửa hoặc vết cháy—ngắt nguồn và không thử tiếp.

Tham khảo mạch công suất: mạch công suất loa kéo và phân tần: mạch phân tần.

Khối nguồn trên sơ đồ mạch bao gồm bộ nạp/sạc, mạch quản lý pin, bộ chuyển đổi nâng áp (boost) cho công suất và các đường hạ áp cho logic. Khi đọc sơ đồ, phân biệt rõ rail động lực (cho power amp) và rail logic/analog (cho vi xử lý, module thu).

3.1. Quản lý nguồn AC, mạch nạp và lưu trữ điện năng

Kiểm tra: quan sát ngõ vào nguồn/sạc, đèn báo sạc và trạng thái pin.
Vì sao: lỗi ở khối sạc/battery ảnh hưởng toàn bộ hệ thống; pin có dấu hiệu phồng/nóng cần cách ly ngay.
Nếu đạt: kiểm tra tiếp mạch nâng áp.
Nếu không đạt: dừng thao tác, tách pin và xử lý an toàn.
Điều kiện phải dừng: pin phồng, rò nhiệt, mùi khét hoặc dòng sạc bất thường.

Tham khảo mạch nguồn chi tiết: mạch nguồn loa kéo.

3.2. Mạch nâng áp (Boost) cho công suất và các đường hạ áp nuôi tải logic

Kiểm tra: xác định khối DC-DC nâng áp và các output rail tới IC công suất và module logic.
Vì sao: mất rail nâng áp sẽ khiến tầng công suất không có điện để khuếch đại.
Nếu đạt: chuyển sang kiểm tra tín hiệu audio vào.
Nếu không đạt: khoanh vùng mạch DC-DC, cuộn/choke, diode/IC điều khiển.
Điều kiện phải dừng: tụ nguồn lớn tích điện vẫn còn — xả an toàn hoặc chờ trước khi chạm.

Sơ đồ mạch thường chứa các đường phản hồi và cảm biến dùng để ngắt hoặc giảm công suất khi có sự cố: cảm biến nhiệt, dò DC ngõ ra loa, bảo vệ quá dòng, ngắt điện áp thấp cho pin và tín hiệu mute/standby từ MCU.

4.1. Cơ chế bảo vệ nhiệt, quá tải và chống xuất áp DC ra loa

Kiểm tra: quan sát cảm biến nhiệt (vị trí gần tản nhiệt), trạng thái bảo vệ OCP/OVP trên sơ đồ.
Vì sao: bảo vệ ngắt công suất trước khi gây hư hại cho loa hoặc IC.
Nếu đạt: kiểm tra nguyên nhân kích hoạt (tải ngoài, loa chập).
Nếu không đạt: khoanh vùng khối cảm biến hoặc mạch đọc hiện trạng.
Điều kiện phải dừng: không được bypass mạch bảo vệ để thử thiết bị — hành động đó rủi ro cao.

4.2. Mạch ngắt điện áp thấp và tín hiệu Mute chống sốc âm thanh

Kiểm tra: xác định tín hiệu điều khiển mute/standby từ MCU tới IC công suất.
Vì sao: mute thường ngăn tiếng “bụp” và bảo vệ loa khi khởi động; trạng thái mute có thể do MCU ra lệnh khi phát hiện lỗi.
Nếu đạt: lỗi đặt ở phần xử lý logic/hiệu ứng.
Nếu không đạt: trace về nguồn điều khiển MCU hoặc bus giao tiếp.
Điều kiện phải dừng: khi không xác định được chân điều khiển, không thử đấu nối tắt để bỏ mute.

Lưu ý: các khối mang điện áp cao hoặc tụ lọc lớn có nguy cơ lưu điện; không chạm khi chưa xả hoặc cách ly pin.

Biến hiểu biết kiến trúc thành phương pháp: dò theo trục nguồn để loại trừ mất điện, rồi dò theo trục tín hiệu để theo dõi mất/gặp vệt tín hiệu.

6.1. Phương pháp cô lập lỗi theo trục nguồn (Điện áp & Dòng điện)

Kiểm tra: xác minh nguồn vào, trạng thái sạc và rail cấp cho amp/DSP.
Vì sao: nếu một rail mất, nhiều khối hạ tầng sẽ không hoạt động.
Nếu đạt: nguồn không phải nguyên nhân → chuyển sang trace tín hiệu.
Nếu không đạt: khoanh vùng mạch nạp, mạch quản lý pin hoặc DC-DC.
Điều kiện phải dừng: pin phồng, nhiệt độ cao hoặc mùi khét.

6.2. Phương pháp khoanh vùng theo trục tín hiệu âm thanh (Signal Tracing)

Kiểm tra: đưa tín hiệu test vào ngõ vào, dùng oscilloscope hoặc tín hiệu kiểm bằng tai/loa test để theo dõi ở các điểm trung chuyển (sau pre-amp, sau DSP, trước/saum công suất).
Vì sao: phân biệt mất tiếng do nguồn, do mute, do công suất hay do loa.
Nếu đạt: tín hiệu tới công suất nhưng không có tiếng → tập trung vào khối công suất/phân tần.
Nếu không đạt: lỗi nằm trước đó (pre-amp hoặc module giải mã).
Điều kiện phải dừng: tránh quay volume lớn khi không rõ nguồn gốc tiếng méo để không phá màng loa.

Tham khảo quy trình đo chi tiết: quy trình đo signal tracing loa kéo.

7.1. Vì sao tín hiệu âm thanh trên sơ đồ đi qua nhiều tầng chiết áp và op-amp trước khi vào mạch công suất?

Các tầng chiết áp/op-amp giúp điều chỉnh mức và tông cho từng kênh, cân bằng mic/line và cung cấp impedance matching trước khi tới DSP hoặc amp. Giải thích này cho thấy mỗi tầng có vai trò tiền xử lý để bảo vệ tầng công suất khỏi tín hiệu có biên độ không phù hợp; không có đủ bằng chứng để khẳng định số lượng tầng trên một model cụ thể nếu không có sơ đồ chi tiết.

7.2. Điểm khác biệt lớn nhất trên sơ đồ nguồn của loa kéo dùng bình ắc quy và loa kéo dùng pin Lithium là gì?

Khác biệt chính nằm ở mạch quản lý lưu trữ và bảo vệ: hệ ắc quy truyền thống thường dùng mạch nạp/giám sát đơn giản hơn, trong khi pack pin lithium yêu cầu quản lý sạc/phòng ngừa (BMS) chi tiết hơn trên sơ đồ. Điều này ảnh hưởng tới cách tách lỗi (ví dụ: lỗi sạc vs lỗi BMS) — nhưng để đưa ra kết luận chi tiết cần schematic/model cụ thể.

7.3. Làm thế nào để xác định vị trí chân nhận tín hiệu Mute trên bo mạch khi không có sơ đồ chi tiết của nhà sản xuất?

Bắt đầu bằng việc tìm dấu vết vết hàn/đường nối từ MCU tới khu vực IC công suất; quan sát tín hiệu logic khi thao tác bật/tắt (với thiết bị an toàn) để thấy thay đổi trạng thái. Đây là phương pháp suy đoán dựa trên quan sát; để xác nhận chân chính xác cần đo logic-level với logic probe hoặc tra datasheet của IC nếu nhận diện được mã linh kiện.

• Khối nguồn và khối tín hiệu là hai hệ độc lập nhưng tương tác; khoanh vùng nguồn trước khi đo tín hiệu.
• Mức tín hiệu mic/line khác mức speaker; chọn công cụ đo phù hợp.
• Khi thiếu schematic/model: chỉ làm chẩn đoán cấp khối, không kết luận thay bo hay thay IC ngay.
