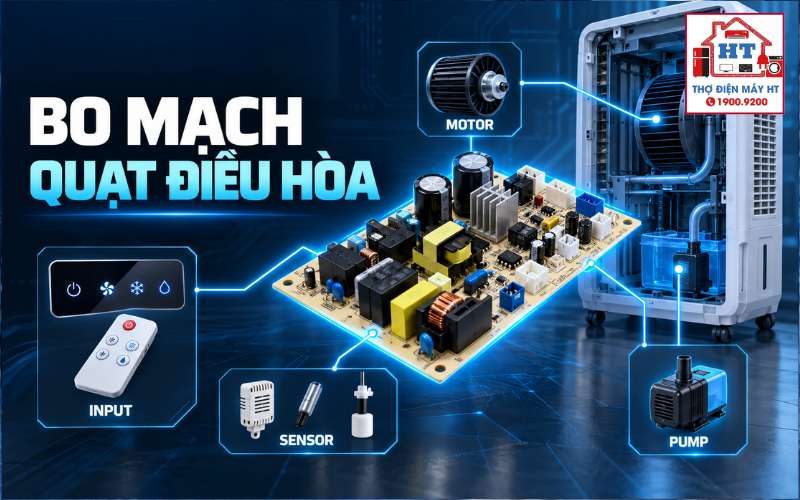

Bo mạch quạt điều hòa: nguồn, điều khiển và tải

Kiểm tra: Xác định bo hiển thị (UI) và bo công suất (main) có tách rời hay liền khối; chụp ảnh tem model, ảnh bảng điều khiển và kết nối dây trước khi thao tác.
Vì sao kiểm tra: Phân biệt bo giao diện với bo công suất giúp chọn tài liệu và điểm đo phù hợp; nhiều lỗi “bo hỏng” thực tế do tải hay nguồn bên ngoài.
Nếu đạt: Nếu bo tách rời, cô lập bo công suất để đo riêng.
Nếu không đạt: Nếu tem/mã không rõ, dừng và yêu cầu model/manual trước khi thực hiện phép đo sâu.
Điều kiện phải dừng: Không xác nhận được mã bo hoặc bo bị ẩm/nhiễm nước chưa được làm khô.

Tham khảo sơ đồ khối tổng quát để đối chiếu cấu trúc bo: sơ đồ mạch điện quạt hơi nước.

2.1. Khối nguồn vào và chuyển đổi

• Kiểm tra: Xác định kiểu chuyển đổi nguồn (non-isolated hạ áp bằng tụ hay nguồn xung có biến áp).
• Vì sao: Kiểu nguồn ảnh hưởng đến mức rủi ro, hiện tượng sụt áp và phương pháp đo.
• Nếu đạt: Tiếp tục kiểm tra lọc và tụ theo quy trình an toàn.
• Nếu không đạt: Dừng và cách ly nguồn; không tháo tụ khi còn tích điện.
• Điều kiện phải dừng: Bo có tụ lớn/chứa điện tích chưa xả.

2.2. Khối điều khiển trung tâm và giao tiếp ngoại vi

• Kiểm tra: Quan sát chip điều khiển, mạch xung và đường tín hiệu phím/LED.
• Vì sao: MCU/vi xử lý điều phối lệnh và đọc tín hiệu phao/cảm biến; lỗi giao tiếp có thể do đường tín hiệu hở hoặc nguồn nuôi yếu.
• Nếu đạt: Theo dõi tín hiệu bật/tắt ở đầu ra điều khiển.
• Nếu không đạt: Kiểm tra nguồn nuôi MCU; nếu thiếu tài liệu, dừng và yêu cầu schematic.

2.3. Khối điều khiển công suất tải AC

• Kiểm tra: Xác định relay/triac/driver công suất và cách ly đầu tải trước khi đo.
• Vì sao: Lỗi đóng cắt nằm ở khối này thường biểu hiện tải chạy không đúng lệnh hoặc bo sập nguồn khi tải kích.
• Nếu đạt: Thực hiện đo tiếp theo cô lập tải.
• Nếu không đạt: Loại trừ hỏng tải trước khi thay thế linh kiện đóng cắt.

3.1. Mạch hạ áp bằng tụ

• Kiểm tra: Kiểm tra ngoại quan tụ và mạch hạ áp; sau khi xả, đo dung lượng bằng dụng cụ phù hợp.
• Vì sao: Mạch này dễ suy giảm khả năng cung cấp dòng khi tụ mất dung lượng, gây sụt áp khi tải đóng.
• Nếu đạt: Nếu dung lượng đo ổn, tiếp tục kiểm tra đường lọc DC và driver.
• Nếu không đạt: Ghi nhận giả thuyết tụ suy giảm; thay thế chỉ khi có chứng cứ đo.

3.2. Nguồn xung switching

• Kiểm tra: Quan sát linh kiện nguồn xung (IC nguồn, diode, biến áp xung) và kiểm tra dao động nguồn với thiết bị có phép đo an toàn.
• Vì sao: Mất dao động hoặc sụt nguồn khi tải xuất hiện cho thấy lỗi mạch chuyển đổi chứ không phải MCU.
• Nếu đạt: Kiểm tra đáp ứng khi tải giả được cấp thử.
• Nếu không đạt: Cần schematic/manual để định vị test point chính xác — dừng nếu không có.

4.1. Điều khiển tốc độ động cơ quạt chính

• Kiểm tra: Kiểm tra tiếp điểm relay hoặc đầu ra triac, và khả năng điều chỉnh tốc độ từ giao diện.
• Vì sao: Sai lệch trong tín hiệu kích hoặc tiếp điểm dính có thể khiến motor chạy sai tốc độ hoặc không tắt.
• Nếu đạt: Nếu bo xuất lệnh đúng, lần theo dây dẫn tới motor cho kiểm tra tải.
• Nếu không đạt: Cô lập tải để kiểm tra motor (cuộn dây/kẹt cơ) trước khi sửa bo.

4.2. Mạch đóng ngắt bơm và mô-tơ đảo gió

• Kiểm tra: Kiểm tra giắc nối bơm, đo thông mạch cuộn bơm khi rời bo, kiểm tra tín hiệu điều khiển tại giắc bo.
• Vì sao: Bơm/đảo gió có thể gây ngắn mạch hoặc kéo dòng lớn, làm sụt nguồn bo.
• Nếu đạt: Tách bo và cấp tín hiệu giả để kiểm tra phản ứng.
• Nếu không đạt: Xác minh tải độc lập (tháo bơm/motor) rồi kiểm lại bo.

5.1. Cơ chế tiếp nhận tín hiệu từ phao/cảm biến

• Kiểm tra: Kiểm tra trạng thái tiếp điểm phao tại giắc cắm, quan sát đường dây bị ẩm/oxi hoá.
• Vì sao: Tín hiệu sai gây bo khóa bơm, phát cảnh báo hoặc ngắt hoạt động.
• Nếu đạt: Nếu tiếp điểm rõ ràng, tiếp tục kiểm tra điện trở kéo/hệ lọc tín hiệu.
• Nếu không đạt: Thay thế hoặc sửa tiếp điểm/phao sau khi xác minh cơ khí.

5.2. Nhánh bảo vệ và xử lý cảnh báo

• Kiểm tra: Kích chế độ bơm/đảo gió và quan sát phản hồi (âm báo, LED, mã lỗi).
• Vì sao: Phản hồi cho biết bo đang nhận tín hiệu bảo vệ; nếu bo nhận sai, nguyên nhân có thể ở linh kiện kéo/lọc.
• Nếu đạt: Theo dõi để xác minh lỗi tạm thời hay lặp lại.
• Nếu không đạt: Cần đo tín hiệu logic vào MCU; nếu thiếu schematic, dừng và yêu cầu tài liệu.

• Sai lầm: Kết luận bo hỏng chỉ vì motor/bơm không hoạt động.
• Giải thích: Motor/bơm có thể kẹt cơ hoặc đứt cuộn; luôn cô lập tải để kiểm tra.
• Sai lầm: Thay tụ/linh kiện khi chưa đo dung lượng hoặc kiểm tra đáp ứng lúc tải.
• Giải thích: Cần đo dung lượng sau khi xả tụ; quan sát kết quả khi kích tải.
• Xác nhận hỏng bo: Chỉ khi có chuỗi bằng chứng — ví dụ bo không xuất tín hiệu điều khiển tại giắc sau khi đã cô lập và nguồn nuôi ổn — hoặc khi có schematic cho thấy linh kiện quyết định đã chết.
• Khi nào thay bo: Chỉ cân nhắc khi bo bị cháy than hóa, mất hoàn toàn khả năng cách điện, hoặc khi vi xử lý bị hỏng và không có khả năng sửa theo tài liệu.

• Kiểm tra: Luôn ngắt nguồn, xả tụ, sử dụng PPE và biến áp cách ly khi cần đo mạch đang cấp điện.
• Vì sao: Bo mạch quạt hơi nước làm việc gần nguồn lưới và môi trường ẩm ướt, gây rủi ro rò điện.
• Nếu đạt: Có điều kiện an toàn và thiết bị phù hợp → làm tiếp đo với dụng cụ cách ly.
• Nếu không đạt: Không tiếp tục; chuyển sang làm khô, thay vỏ bảo vệ hoặc yêu cầu chuyên viên cấp cao can thiệp.
• Điều kiện phải dừng: Không có schematic cho phép đo live trên test point non-isolated; thấy phíp bị bong/lõm hoặc tụ nổ.

10.1. Hiện tượng bo mạch tự khởi động lại khi kích bơm hoặc đảo gió do đâu?

Thường là dấu hiệu nguồn nuôi DC sụt khi tải đóng hoặc driver công suất bị kéo quá dòng; đó là giả thuyết cần xác minh bằng đo đáp ứng nguồn khi tải đóng và cô lập tải để xem bo có xuất lệnh hay không. Nếu cần tham khảo quy trình kiểm tra nguồn sơ bộ, xem hướng dẫn chuyên sâu về nguồn: chẩn đoán quạt điều hòa không lên nguồn.

10.2. Dấu hiệu nào cho thấy bo mạch đã hỏng vi xử lý và không thể phục hồi?

Một số dấu hiệu nghiêm trọng là bo không phản hồi bất kỳ lệnh đầu vào nào sau khi nguồn đã được xác minh là ổn; tuy nhiên xác nhận đòi hỏi đo tín hiệu clock/chiều dài bus hoặc thay thế linh kiện kiểm chứng theo schematic. Nếu không có schematic, không thể kết luận chắc chắn.

10.3. Lưu ý kỹ thuật quan trọng khi thay bo mạch điều khiển thay thế là gì?

Kiểm tra tương thích về cơ chế đóng cắt (khả năng chịu tải của relay/triac), sơ đồ đấu dây cho các cấp tốc độ motor và kiểu tín hiệu phao; luôn so sánh thông số chịu tải trên bo thay thế với yêu cầu motor/bơm trước khi lắp.

Học tiếp theo đường chẩn đoán:

• Cách kiểm tra bo khi quạt không lên nguồn
• Phân tích khi quạt không bơm nước
• Tham khảo motor quạt để phân lập lỗi tải

• Phân biệt được khi nào lỗi là do nguồn, khi nào do khối đóng cắt công suất, và khi nào do tải ngoại vi.
• Biết trình tự cô lập tải, phép đo an toàn cần thiết và giới hạn khi thiếu schematic.
• Nhận ra dấu hiệu phải dừng thao tác vì nguy cơ rò điện, nước hoặc hư hỏng cơ bản của bo.

Sau khi thu thập model/mã bo hoặc schematic chính xác, tiến hành phép đo chi tiết theo test point và trị số cho model đó trước khi thay linh kiện hoặc bo mạch.
