Mất hoàn toàn dải bass hoặc treble trên loa kéo là một vấn đề về đường tín hiệu: loại trừ trước yếu tố cài đặt/EQ → kiểm tra kết nối cơ học và đo “nguội” cuộn dây driver → kiểm tra mạch phân tần (tụ/cuộn) → đo “nóng” tín hiệu ngõ ra tầng công suất. An toàn: tắt nguồn/ngắt ắc quy trước khi đo trở kháng; tránh chạm vào tản nhiệt và các điểm có điện áp khi mạch đang hoạt động. Chưa thể kết luận linh kiện hỏng nếu chưa có phép đo DCR hoặc đo tụ độc lập.
Hiểu đúng hiện tượng trước khi đo
Mục tiêu: phân biệt mất dải do cấu hình (EQ, nguồn phát) với mất dải do phần cứng (driver, phân tần, công suất). Quan sát hữu ích: mô tả nghe được (mất hẳn/giảm/đục), thay đổi khi vặn núm Bass/Treble, hiện tượng chỉ xảy ra khi bật mic hay cả nhạc. Giả thuyết ban đầu phải được chuyển thành phép đo: đo trở kháng nguội của driver và kiểm tra tình trạng vật lý trước khi khẳng định hỏng linh kiện. Điều chưa xác định: trị số phân tần chính xác theo model — cần tra tài liệu model để kết luận thay tụ/cuộn.

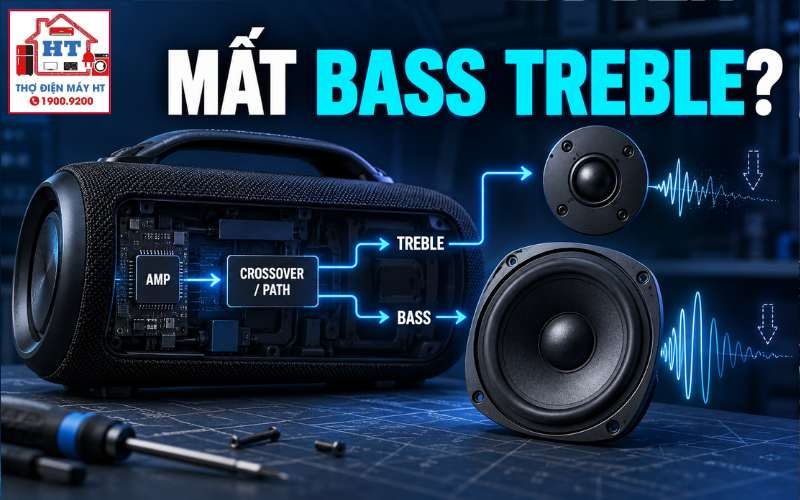

Bản đồ hệ thống liên quan đến triệu chứng
Mục tiêu: xác định điểm đo dễ tiếp cận để cô lập lỗi.
Cây chẩn đoán tổng: từ biểu hiện đến nhánh kiểm tra
Nhánh A — Mất hoàn toàn tiếng treble
A1. Kiểm tra kết nối cơ học và tình trạng củ treble
A2. Đo trở kháng cuộn dây (voice coil) củ treble — đo nguội
A3. Kiểm tra tụ cản treble và đường phân tần
Nhánh B — Mất hoàn toàn tiếng bass
B1. Kiểm tra cơ học hành trình màng woofer
B2. Đo DCR (trở kháng DC) của cuộn voice coil woofer — đo nguội
B3. Kiểm tra cuộn cảm phân tần và đường dẫn công suất
Bảng đo kiểm: đọc dữ kiện trước khi kết luận
| Điểm kiểm tra / Linh kiện | Trạng thái thiết bị | Thang đo & Dụng cụ | Giá trị tiêu chuẩn (tham khảo chung) | Ý nghĩa kết quả bất thường |
|---|---|---|---|---|
| Voice coil treble | Đo nguội, tháo ít nhất 1 đầu | Đồng hồ VOM thang Ω | ≈ 3.2Ω – 7.5Ω | O.L = đứt coil; ≈0Ω = chập; giá trị lệch lớn → hư tổn cuộn |
| Tụ cản treble (phân tần) | Đo khi tách/không còn song song mạch | LCR meter hoặc chế độ C trên đồng hồ | ≈ 1.5µF – 4.7µF | 0µF hoặc dung lượng thấp → tụ khô/đứt; giá trị cao/chập → thay |
| Voice coil bass (woofer) | Đo nguội, tháo ít nhất 1 đầu | Đồng hồ VOM thang Ω | ≈ 3.0Ω – 6.8Ω | O.L = đứt; ≈0Ω = chập; thay hoặc xử lý râu loa |
| Tín hiệu AC ngõ ra trạm loa | Đo nóng khi phát test tone phù hợp | Đồng hồ ACV hoặc oscilloscope | Có dao động tương ứng theo tín hiệu phát | 0V (khi có nhạc) → mất tín hiệu từ tầng công suất hoặc chiết áp mở/mute |
| Chiết áp Bass/Treble/Volume | Đo nguội, vặn thử quan sát thay đổi | Đồng hồ VOM thang Ω | Giá trị thay đổi tuyến tính theo hành trình | Nhảy loạn / vô cực → chiết áp mòn hoặc chân hàn hở |
Lưu ý: luôn tách ít nhất một đầu driver khỏi mạch khi đo DCR để tránh sai lệch do mạng phân tần song song.
Những lỗi chẩn đoán người mới rất dễ mắc
- Sai lầm: Thay ngay củ treble khi thực tế là tụ lọc đứt. Giải thích: tụ hỏng ngăn tín hiệu cao đến treble mặc dù cuộn dây driver còn thông mạch.
- Sai lầm: Kết luận tầng công suất chết chỉ vì không có treble; bỏ qua kiểm tra chiết áp, mối hàn và tụ phân tần.
- Sai lầm: Kích thử treble bằng pin/ắc quy — cách này có thể làm cháy coil treble nhạy cảm. Tuyệt đối không dùng nguồn DC trực tiếp để “kiểm tra nghe”.
Điều kiện phải dừng và an toàn
Dừng kiểm tra: nếu phát hiện mùi khét, khói, pin phồng/nóng, tia lửa, vết cháy lan rộng trên bo mạch hoặc củ loa có dấu cháy đen sâu bên trong.
Cẩn thận: ngắt nguồn chính (ắc quy/adapter) trước khi tháo thùng hoặc đo trở kháng; tản nhiệt IC công suất có thể rất nóng — chờ làm nguội trước khi chạm. Khi cần đo tín hiệu “nóng”, dùng que đo có đầu bọc và giữ cố định để tránh trượt gây chập.
Nếu không tự tin sửa khối nguồn, bo công suất có vết cháy hoặc cần thay tụ/cuộn với trị số chính xác theo sơ đồ mạch, cân nhắc chuyển tiếp sang kỹ thuật chuyên sâu hoặc tham khảo chi phí sửa chữa, ví dụ chi phí sửa bass, treble và củ loa kéo.
Sau bài này bạn phải phân biệt được
- Phân biệt triệu chứng do cài đặt/EQ và triệu chứng do hỏng phần cứng.
- Trình tự kiểm tra đúng: kiểm tra cơ học → đo DCR (nguội) → kiểm tra phân tần → đo tín hiệu (nóng).
- Khi nào dừng vì an toàn và khi nào tiếp tục đến kiểm tra tầng công suất hay thay linh kiện.
Học tiếp theo đúng đường chẩn đoán
Những câu hỏi ngắn thường gặp
1) Có thể đấu trực tiếp củ treble vào mạch công suất mà không qua tụ cản không?
Không. Tụ cản dải cao (high‑pass) loại bỏ thành phần tần số thấp có biên độ lớn; đấu trực tiếp khiến củ treble nhận năng lượng thấp lớn và dòng tức thời, dẫn tới cháy coil hoặc méo tiếng ngay lập tức. Nếu cần kiểm tra nhanh tính thông mạch, chỉ đo DCR nguội và quan sát cơ học, không cấp nguồn trực tiếp vào treble.
2) Vì sao đo trở kháng củ bass vẫn lên vùng 4Ω nhưng loa không phát tiếng trầm?
Giá trị DCR chỉ cho biết cuộn dây còn thông mạch; tuy nhiên màng loa có thể bị kẹt cơ học, râu loa (lead) bị nối chập chờn dưới dòng lớn, hoặc cổng phản xạ (bass reflex) bị tắc làm mất hiệu quả tái tạo trầm. Do đó phải kết hợp kiểm tra hành trình màng và đo khi có tín hiệu.
3) Khi nào cần thay củ loa và khi nào chỉ cần thay linh kiện phân tần?
Nếu đo DCR cho thấy cuộn coil đứt hoặc có dấu hiệu cháy/than hóa, hoặc màng bị hư cơ học (rách, kẹt không sửa được), cần thay củ. Nếu driver thông mạch và cơ học tốt nhưng không có dải tương ứng, lỗi thường nằm ở tụ/cuộn cảm phân tần hoặc mối hàn — xử lý thay linh kiện phân tần trước khi thay củ.
