Loa kéo không lên nguồn cần được xử lý theo luồng năng lượng: từ ngõ vào sơ cấp (dây, cầu chì, công tắc), qua khối sạc/ắc quy (pack + BMS), đến bộ nguồn hạ áp và rail nuôi MCU trước khi tới tầng khuếch đại. Có thể khẳng định quy trình cô lập lỗi theo power path; không thể kết luận linh kiện hỏng cụ thể khi chưa có đo các rail và kiểm tra pack pin. Bắt đầu bằng kiểm tra an toàn: ngắt nguồn AC, quan sát pin (phồng/mùi), và chỉ đo bo khi đã đảm bảo cách ly và dụng cụ phù hợp.
Hiểu đúng hiện tượng trước khi đo
Mục tiêu: phân biệt “dead system” (không có dấu hiện nhận nguồn) với trạng thái “nhận nguồn nhưng không khởi động” (đèn sạc/LED hiện, nhưng MCU không chạy). Quan sát cần thu thập: trạng thái đèn LED, phản hồi công tắc AC/OFF/DC, tiếng rơ-le (nếu có), dấu hiệu vật lý trên pack pin (phồng, mùi khét), và thời điểm xuất hiện lỗi (sau sạc, sau bật nguồn, sau tải lớn).
Quan sát như đèn sáng/nháy là dữ kiện; giả thuyết (ví dụ BMS khóa xả, cầu chì đứt, ngắn mạch tải) chỉ là hướng kiểm tra, không phải chẩn đoán xác nhận.
Bản đồ hệ thống liên quan đến triệu chứng
Mục tiêu: xác định điểm đo hợp lý để cô lập lỗi theo lớp chức năng.

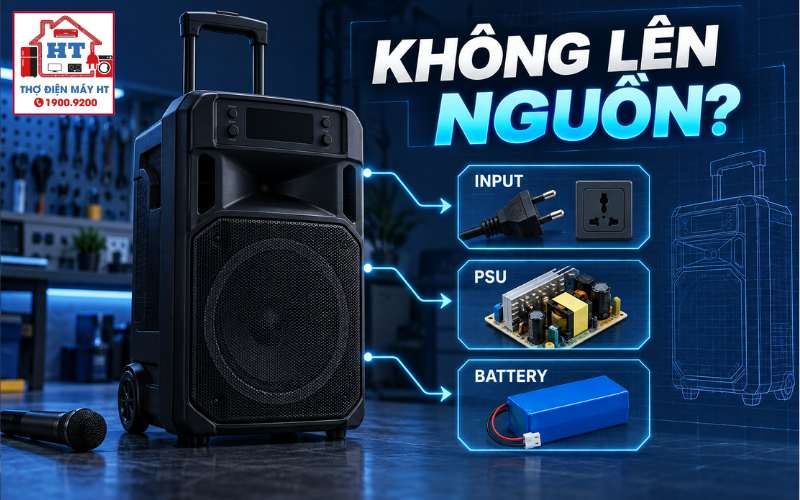

Cây chẩn đoán tổng: từ biểu hiện đến nhánh kiểm tra
Nhánh kiểm tra chi tiết theo tuyến nguồn
4.1 Kiểm tra đường vào sơ cấp, cầu chì và công tắc
4.2 Kiểm tra khối lưu trữ (ắc quy / pack pin) và mạch BMS
4.3 Kiểm tra các rail hạ áp và nguồn nuôi vi xử lý
Bảng đo kiểm: đọc dữ kiện trước khi kết luận
| Điểm đo / Vị trí kiểm tra | Chế độ đo & dụng cụ | Trạng thái thiết bị | Kết quả bình thường (mô tả) | Kết quả bất thường & ý nghĩa cô lập lỗi |
|---|---|---|---|---|
| Đầu vào AC / Jack DC | AC voltmeter / kiểm tra tiếp xúc cơ học | Cắm sạc / Bật công tắc | Nguồn vào hiện diện tại jack; tiếp điểm cắm chắc | Không có nguồn vào → kiểm tra cáp, ổ cắm, cầu chì sơ cấp |
| Cầu chì sơ cấp (AC/DC) | Đồng hồ ohm (nguồn ngắt) hoặc kiểm tra trực quan | Nguồn ngắt trước khi đo Ohm | Cầu chì thông mạch (độ dẫn hợp lý) | Cầu chì đứt → nguyên nhân ngắt sơ cấp hoặc ngắn mạch sau cầu chì |
| Pack pin – đầu ra pack | VOM DC (đo điện áp khi có và không tải) | Không tải / Có sạc | Đầu ra pack nằm trong dải danh định (ví dụ các pack SLA/Li‑ion hợp lý theo loại) | Không có điện hoặc điện áp rất thấp → BMS cut-off hoặc pack hỏng |
| Rail nuôi MCU (5V / 3.3V) | VOM DC, tham chiếu mass chung | Cấp nguồn | Rail xuất hiện ổn định theo loại logic | Rail mất → lỗi nguồn hạ áp/buck hoặc tải chập trên rail |
| Chân EN / Gate của IC nguồn / MOSFET | VOM DC / scope nếu cần | Cấp nguồn | Chân EN có tín hiệu kích hoạt (mô tả logic hợp lý) | Không có tín hiệu EN → MCU chưa cấp lệnh hoặc IC điều khiển hỏng |
| Giắc kết nối tới bo amp (tách tải) | Đo thông mạch / đo áp sau khi ngắt | Ngắt/khôi phục tải | Ngắt tải làm rail phục hồi | Rail vẫn tụt khi ngắt tải → vấn đề ở nguồn; rail phục hồi khi ngắt → lỗi ở amp |
Dừng kiểm tra: trước khi đo thang trở kháng (Ohm) phải xả tụ lọc nguồn; nếu không có dụng cụ cách ly, không đo mạch đang nối với lưới.
Những lỗi chẩn đoán người mới rất dễ mắc
- Nhầm lẫn pin hỏng và mạch sạc hỏng: pack không nạp được có thể do bộ sạc/SMPS không đủ dòng hoặc hỏng mạch nạp.
- Thay cầu chì không đúng định mức: tăng định mức cầu chì để tránh đứt gây rủi ro cháy và che dấu ngắn mạch thực sự.
- Bỏ qua tiếp điểm công tắc AC/DC: tiếp xúc kém có thể cho thấy điện áp khi đo không tải nhưng sụp khi chịu tải.
- Kết luận hỏng bo công suất chỉ từ hiện tượng mất tiếng: có thể là mất rail nuôi MCU chứ không phải amp 100% hỏng.
Điều kiện phải dừng và an toàn
Dừng kiểm tra: nếu thấy pack pin phồng, có mùi khét, khói, tia lửa hoặc biến áp SMPS nóng/rít — ngắt nguồn và cô lập khu vực.
Cẩn thận: mọi thao tác trên phần sơ cấp AC hoặc pack pin lithium chỉ thực hiện bởi kỹ thuật viên có đồ bảo hộ, kìm cách điện và phương án xả an toàn.
Checklist an toàn ngắn:
- Ngắt nguồn AC trước khi mở vỏ.
- Không chọc que đo vào pack pin bên trong khi không có biện pháp chống tĩnh điện và chống dò.
- Kỹ thuật viên mới: không tự thay cell pin hoặc can thiệp BMS nếu không có thiết bị đo phù hợp.
Sau bài này bạn phải phân biệt được
- Sự khác nhau giữa “không có nguồn vào” (sự cố sơ cấp) và “có nguồn vào nhưng không khởi động” (sự cố pack/BMS hoặc rail nuôi).
- Điểm đo hợp lý để cô lập lỗi: đầu vào → pack/BMS → rail hạ áp → tải amp.
- Khi nào dừng: dấu hiệu vật lý nguy hiểm trên pack hoặc bo nguồn.
Học tiếp theo đúng đường chẩn đoán
Các câu hỏi thường gặp về lỗi mất nguồn
10.1 Vì sao loa kéo cắm điện vẫn sạc được nhưng bật công tắc không khởi động?
Đây là dấu hiệu mạch nạp và ngõ sạc hoạt động độc lập với đường xả. Thường do BMS ở trạng thái cut-off (khóa xả) hoặc công tắc/cầu chì phía xả hỏng. Kiểm tra bằng cách đo điện áp tại đầu ra pack và kiểm tra tiếp điểm công tắc; chỉ coi là xác nhận khi có đo trực tiếp rail nuôi MCU.
10.2 Làm thế nào phân biệt ngắn mạch ở bo công suất và lỗi ở khối nguồn?
Phương pháp tách tải: ngắt kết nối giắc tới bo ampli/khuếch đại. Nếu các rail (5V/3.3V/rail amp) phục hồi khi ngắt tải, lỗi nằm ở bo công suất; nếu rail vẫn mất, lỗi nằm ở khối nguồn hoặc IC ổn áp. Cần đo ở trạng thái có/không tải để xác định.
10.3 Có an toàn khi vừa dùng vừa cắm sạc nếu pack pin đã suy giảm?
Không nên vận hành liên tục chỉ dựa vào nguồn AC nếu pack bị nghi ngờ hỏng—pack có thể có nội trở cao hoặc chập nội bộ, làm bộ sạc làm việc quá tải hoặc gây rủi ro nhiệt. Xác minh trạng thái pack và BMS trước khi dùng thay thế.
10.4 Khi cầu chì mới thay lập tức đứt, bước tiếp theo là gì?
Khi cầu chì mới vẫn đứt ngay, chứng tỏ có ngắn mạch hoặc tải vượt định mức ở tầng phía sau. Dừng tiến hành thay cầu chì tiếp tục, tiến hành tách tải (ngắt giắc amp), kiểm tra tụ lọc và linh kiện công suất để xác minh điểm chập — việc này dành cho kỹ thuật viên có trang bị.
