Sự cố “loa kéo không nhận micro” cần được cô lập theo ba khối: tay mic (TX) → liên kết RF (air + anten/receiver) → đường âm tần vào tiền khuếch đại (AF out → Preamp). Chắc chắn được: quan sát đèn báo RF/Signal và trạng thái pin mic là bước quyết định ban đầu; phải ngắt nguồn ắc‑quy/AC trước khi mở thùng. Chưa thể kết luận hỏng IC giải mã, op‑amp hay bo nguồn nếu chưa đo điện áp VCC‑GND và kiểm tra tín hiệu AF tại chân output của bo thu.
Hiểu đúng hiện tượng trước khi đo
Quan trọng là phân biệt ba biểu hiện để chọn nhánh xử lý: (1) không thấy tín hiệu RF (đèn RF/Signal tắt), (2) có tín hiệu RF nhưng không có âm thanh, (3) nhận chập chờn/khả năng thu giảm khoảng cách. Quan sát: đèn báo RF trên tay mic và trên bảng điều khiển loa, ký hiệu pin trên mic, tiếng rít/àm ậm. Giả thuyết ban đầu (cần xác minh): hết pin/tiếp xúc pin kém; lệch kênh/pair; mất nguồn bo thu; mất đường AF tới preamp. Không kết luận hỏng phần cứng bo khi thiếu phép đo VCC hoặc kích âm AF.

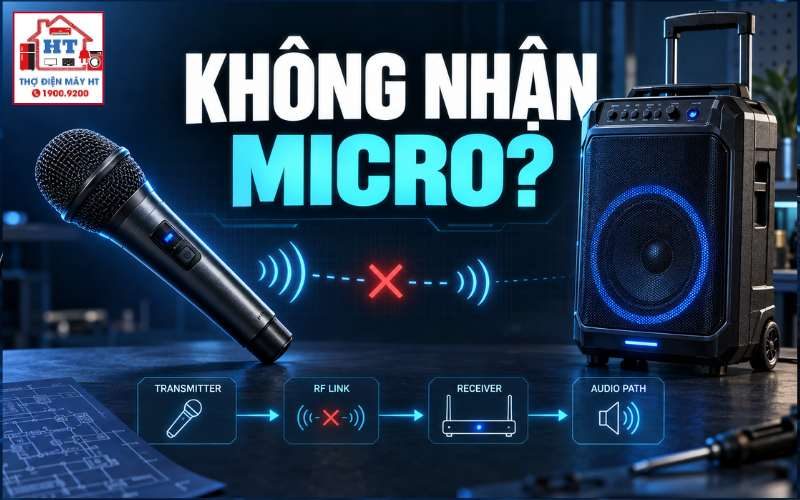

Bản đồ hệ thống liên quan đến triệu chứng
Cây chẩn đoán tổng: từ biểu hiện đến nhánh kiểm tra
Nhánh A — Kiểm tra khối phát (Transmitter tay mic)
4.1. Kiểm tra nguồn năng lượng và tiếp xúc pin
4.2. Kiểm tra lệch kênh tần số và quy trình Pair
Nhánh B — Chẩn đoán module thu sóng RF
5.1. Kiểm tra cáp nối và điện áp nuôi bo thu (VCC/GND)
5.2. Kiểm tra chân tín hiệu âm tần (AF/Audio Out) tại bo thu
Dừng kiểm tra: Nếu khi đo phát hiện mùi khét, khói, hoặc tụ phình trên bo, ngắt ngay nguồn và không tiếp tục.
Nhánh C — Kiểm tra tầng tiền khuếch đại và đường dẫn âm thanh
6.1. Kiểm tra chiết áp (Volume) và công tắc Mute
6.2. Kiểm tra nguồn nuôi và tín hiệu qua Op‑Amp (IC tiền khuếch đại)
Bảng đo kiểm: đọc dữ kiện trước khi kết luận
| Điểm đo / Vị trí | Phương pháp / Dụng cụ | Trạng thái tham chiếu | Trạng thái lỗi & Kết luận |
|---|---|---|---|
| Pin tay mic (đầu vào pin) | VOM DCV, kiểm tra tiếp xúc lò xo | Pin mới, tiếp xúc sạch; báo pin ổn định | Pin yếu/tiếp xúc kém → thay/vệ sinh |
| Đèn RF trên loa / trên module | Quan sát trực tiếp khi bật mic | Đèn sáng khi mic phát | Đèn tắt → kiểm tra kênh, nguồn module, anten |
| VCC → GND trên bo thu | VOM DCV (que đỏ chân VCC, que đen mass) | Xuất hiện DC ổn định (dải phổ biến: 5V/8V/9V tùy model) | Không có hoặc nhiễu lớn → truy vết nguồn/ổn áp |
| AF Out (chân audio của module thu) | Kích âm / tai nghe tạm / scope (kỹ thuật viên) | Có tín hiệu âm khi kích | Không có → module RF không giải/đứt đường AF |
| Chiết áp Mic.Vol | Đo trở biến thiên bằng VOM | Trở thay đổi tuyến tính theo chỉnh núm | Không đổi hoặc nhảy → vệ sinh/thay |
Những lỗi chẩn đoán người mới rất dễ mắc
- Sai lầm: Đo pin chỉ khi mic tắt và kết luận pin tốt, trong khi pin có thể sụt áp dưới tải lúc TX hoạt động. Kiểm tra bằng cách bật mic dưới điều kiện hoạt động.
- Sai lầm: Thay bo thu ngay mà không kiểm tra anten ngầm bị đứt — hậu quả là thay bo nhưng vẫn mất thu.
- Sai lầm: Cắm bo thu với điện áp thay thế không đúng (ví dụ 5V thay cho 9V) mà không kiểm tra sơ đồ cấp — gây cháy bo mới.
- Sai lầm: Bỏ qua kiểm tra chiết áp/Mute khi đèn RF đã sáng — nhiều trường hợp mất tiếng do chiết áp hỏng.
Điều kiện phải dừng và an toàn
Dừng kiểm tra: Ngưng ngay nếu thấy khói, mùi khét, tụ phình, tia lửa hoặc vỏ kim loại đổi nhiệt mạnh; cách ly ắc‑quy và không tiếp tục đo trên mạch đang có dấu hiệu chập.
Cẩn thận: Mọi thao tác mở thùng, hàn hoặc đo in‑circuit với bình ắc‑quy/nguồn vẫn nối phải thực hiện bởi kỹ thuật viên có dụng cụ phù hợp và kiến thức an toàn điện.
- Không đo hoặc hàn trên bo khi vẫn nối sạc 220V hoặc khi ắc‑quy chưa được cách ly.
- Thao tác dò RF (anten/coil) và kích âm vào phần cao tần yêu cầu thiết bị chuyên dụng (oscilloscope, probe RF) — dành cho kỹ thuật viên.
Sau bài này bạn phải phân biệt được — Học tiếp & Giải đáp tình huống
- Nắm luồng tín hiệu TX → RX → AF Out → Preamp và biết đâu là điểm dừng đo trước khi thay linh kiện.
- Biết sử dụng VOM cho kiểm tra VCC/GND và đo trở/tiếp xúc chiết áp.
- Biết khi nào phải dừng và chuyển cho kỹ thuật viên (nguy cơ chập/ắc‑quy).
Học tiếp:
- Quy trình dò tín hiệu (signal tracing) cho loa kéo
- Bản đồ mạch bo thu UHF cho micro loa kéo (bài nền)
- Cách kết nối micro với loa kéo — kiểm tra cài đặt trước khi mở máy
10.1. Vì sao loa kéo nhận 1 micro nhưng mic còn lại không thể kết nối?
Nếu một mic kết nối bình thường còn mic kia không, quan sát trước: đèn RF trên mic lỗi/tắt hay đèn trên loa báo kênh tương ứng? Nguyên lý: có thể do mic thứ hai lệch kênh/tần số, pin yếu, hoặc phần giải mã trên bo thu dành cho kênh đó có lỗi. Xác minh bằng phép thử: hoán đổi pin, thử pair mic thứ hai vào một loa khác, hoặc đo AF Out tương ứng; chỉ khi không có AF ở kênh đó mới nghi module/khối thu bị lỗi.
10.2. Có thể thay bo thu micro khác tần số vào loa kéo được không?
Có thể nếu bo thu thay thế tương thích về dải tần (VHF vs UHF), dạng kết nối chân (VCC/GND/AF/ANT) và điện áp nuôi. Trước khi thay, phải đối chiếu tài liệu model/loại bo và đảm bảo hệ TX/RX đồng bộ cùng dải tần; thao tác này chỉ thực hiện khi đã xác minh nguồn và chân kết nối phù hợp.
10.3. Khoảng cách bắt sóng micro giảm còn 1–2 mét do đâu?
Nguyên nhân giả thuyết: anten ngầm đứt hoặc tiếp xúc kém, tụ lọc cao tần trên bo thu suy giảm, hoặc công suất phát trên tay mic giảm do pin yếu. Kiểm tra bắt đầu bằng quan sát anten (dây ngầm trong thùng), kiểm tra pin mic dưới tải và đo/kiểm tra AF/tiếng thu bằng kích âm; nếu anten đứt, thu sẽ giảm mạnh ngay cả khi đèn RF vẫn báo nhận.
