Quạt điều hòa (quạt hơi nước) là hệ cơ–điện tích hợp gồm bốn phân hệ chính: khí động (motor và cánh quạt), thủy lực (bơm, khay, đường dẫn, tấm cooling pad), cơ cấu điều hướng gió và hệ điều khiển–bảo vệ (bo mạch, phao/cảm biến mực nước, giao diện). Từ dữ liệu mô tả cấu trúc chung ta có thể xác định vai trò từng khối; không thể khẳng định linh kiện hỏng hay trị số điện cụ thể nếu chưa có đo kiểm theo model.
Trước khi mở vỏ hoặc tiếp cận bo mạch/bơm, rút phích nguồn lưới và tháo nước khỏi khay; dừng kiểm tra nếu có mùi khét, tia lửa hoặc rò nước vào vùng điện. Bài này trình bày kiến trúc khối, dòng nước–không khí–tín hiệu, bảng đối chiếu khối–triệu chứng và các điểm kiểm tra kỹ thuật để khoanh vùng sự cố.

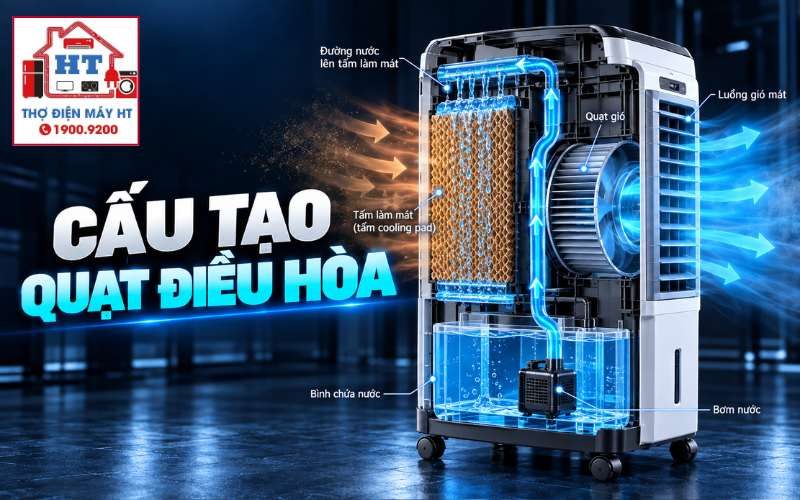

Bản đồ tổng thể các phân hệ trong quạt điều hòa
Quạt điều hòa chia thành 4 phân hệ logic liên kết: Khối khí động (tạo luồng), Khối thủy lực (cung cấp nước cho tấm làm mát), Khối điều hướng (đảo hướng gió/lá hướng), Khối điều khiển–bảo vệ (cấp nguồn, nhận lệnh, giám sát mức nước). Vỏ máy và lưới lọc là ranh giới cách ly vật lý giữa môi trường ẩm và khoang điện tử; khi thao tác kỹ thuật luôn rút nguồn và làm khô bình chứa.
Sơ đồ khối khái niệm (conceptual):
Khối thủy lực → Tấm cooling pad → Khối khí động → Không khí ra; đồng thời khối điều khiển giám sát phao, điều khiển bơm và cấp lệnh cho motor quạt và motor đảo.
Phân hệ thủy lực và màng trao đổi nhiệt (Khối tạo ẩm và làm mát)
Mục tiêu: giải thích chu trình tuần hoàn nước, cơ chế bão hòa tấm trao đổi và lý do kiểm tra từng phần khi máy “không mát” hoặc “không bơm nước”.
2.1. Cụm bơm chìm và đường ống phân phối nước
2.2. Tấm làm mát Cooling Pad và khay thu hồi nước
Phân hệ khí động học và cơ cấu điều hướng gió
Giải thích vai trò tạo luồng khí cưỡng bức và cơ chế phân bổ gió đầu ra.
3.1. Động cơ chính (Fan Motor) và cụm cánh quạt tạo luồng khí cưỡng bức
3.2. Cụm motor đảo gió và hệ thống nan hướng dòng
Phân hệ điều khiển, cảm biến và mạch bảo vệ
Trình bày khối xử lý tín hiệu, khối nguồn, giao diện và cơ chế bảo vệ an toàn.
4.1. Bo mạch điều khiển công suất và giao diện tương tác
4.2. Cơ chế bảo vệ ngắt bơm tự động bằng cảm biến mực nước
Bảng tổng hợp liên kết giữa các khối chức năng và sự cố kỹ thuật liên quan
| Phân hệ / Khối linh kiện | Vai trò chức năng | Tín hiệu / Nguồn cấp | Hiện tượng khi hỏng hóc | Hướng kiểm tra kỹ thuật ban đầu |
|---|---|---|---|---|
| Thủy lực — Bơm chìm | Bơm tuần hoàn nước lên đỉnh tấm làm mát | Đầu cấp từ bo mạch tới giắc bơm (nguồn công suất theo model) | Không mát, tấm khô, tiếng kêu từ bơm | Rút nguồn, tháo nước, kiểm tra kẹt cơ khí, kiểm tra tiếp điểm bơm |
| Thủy lực — Tấm Cooling Pad | Màng trao đổi nước–không khí tăng bay hơi | Không có tín hiệu điện (vật lý/độ ẩm) | Giảm hiệu quả làm mát, tắc do cặn | Quan sát độ ẩm, kiểm tra cặn bẩn, thay tấm đúng kích thước |
| Khí động — Motor & Cánh quạt | Tạo áp suất/lưu lượng gió cưỡng bức xuyên qua tấm | Cấp nguồn từ bo mạch, lệnh điều khiển tốc độ | Không quay, quay yếu, rung | Rút nguồn, kiểm tra rơ trục, kiểm tra cầu chì/bảo vệ và tình trạng cơ khí |
| Điều khiển — Bo mạch & Cảm biến | Xử lý lệnh người dùng, giám sát mực nước, cấp lệnh tải | Điện áp nguồn chính và ngõ điều khiển | Mất lệnh, hoạt động không ổn định, bảo vệ sai | Quan sát dấu hiệu cháy, thử thao tác phím/IR, chụp ảnh tem PCB để đối chiếu tài liệu |
Lưu ý: Bảng trên là ma trận logic khái quát; với chẩn đoán sâu bắt buộc có ảnh tem model và tài liệu kỹ thuật tương ứng.
Điều kiện phải dừng và an toàn
Dừng kiểm tra: Nếu phát hiện khói, mùi khét, tia lửa, ổ cắm hay dây dẫn nóng, hoặc nước rò vào khu vực bo mạch — ngắt nguồn, cách ly và báo kỹ thuật viên có chuyên môn.
Cẩn thận: Không mở nắp khoang điện khi bình chứa còn nước; không đo điện trở cuộn dây khi mạch vẫn nối vào nguồn; khi cần đo điện áp/điện trở phải dùng thiết bị có cách ly và làm khô khuôn máy.
Đã xác nhận: Các thao tác cơ khí nhẹ (vệ sinh lưới lọc, kiểm tra tấm pad bằng tay) có thể thực hiện sau khi rút nguồn và tháo nước; mọi can thiệp trên bo mạch hoặc đo điện áp lưới 220VAC phải do kỹ thuật viên có tay nghề thực hiện.
Giải đáp thắc mắc chuyên sâu về cấu tạo quạt điều hòa
7.1. Cấu tạo quạt điều hòa khác gì so với quạt phun sương và quạt điện thông thường?
Quạt điều hòa có hệ tuần hoàn nước và tấm làm mát (cooling pad) để làm mát bằng bay hơi; không phun sương mịn như quạt phun sương. So với quạt điện thông thường, quạt điều hòa có thêm bơm, khay chứa và bo mạch điều khiển bơm và cảm biến mức nước.
7.2. Vì sao tấm làm mát Cooling Pad thường có cấu trúc dạng sóng tổ ong thay vì dạng phẳng?
Cấu trúc sóng/tổ ong tăng diện tích tiếp xúc giữa nước và không khí, giúp nước phân bố đều và tăng hiệu quả bay hơi; đồng thời tạo kênh lưu thông khí để tăng thời gian tiếp xúc giữa luồng khí và màng nước, cải thiện hiệu suất làm mát mà không cần tăng lưu lượng gió.
7.3. Cảm biến mức nước trong quạt điều hòa hoạt động theo dạng tiếp điểm từ hay cảm biến điện dung?
Cảm biến mức có thể là phao cơ học (tiếp điểm cơ) hoặc cảm biến điện dung/điện trở tùy model; mục tiêu chung là ngắt lệnh bơm khi cạn nước. Để biết loại chính xác, phải quan sát thực tế cảm biến trên thiết bị hoặc tra service manual của model đó.
Sau bài này bạn phải phân biệt được
- Vị trí và vai trò của 4 phân hệ: thủy lực, khí động, điều hướng và điều khiển.
- Vì sao phải kiểm tra bơm và tấm cooling pad khi máy “không mát”, và vì sao kiểm tra motor/kiểm tra cơ khí khi quạt “không quay”.
- Các dấu hiệu dừng khẩn cấp: rò điện, mùi khét, tia lửa, nước vào vùng điện.
- Những phép đo/kiểm tra cần có dữ liệu model (tem, sơ đồ, datasheet) trước khi kết luận hỏng linh kiện điện tử.
