Tấm làm mát quạt điều hòa: cấu tạo, nước và luồng gió

• Dữ kiện ngắn: Quan sát bề mặt → kiểm tra phân phối nước → đo cảm nhận lưu lượng gió sau tấm.

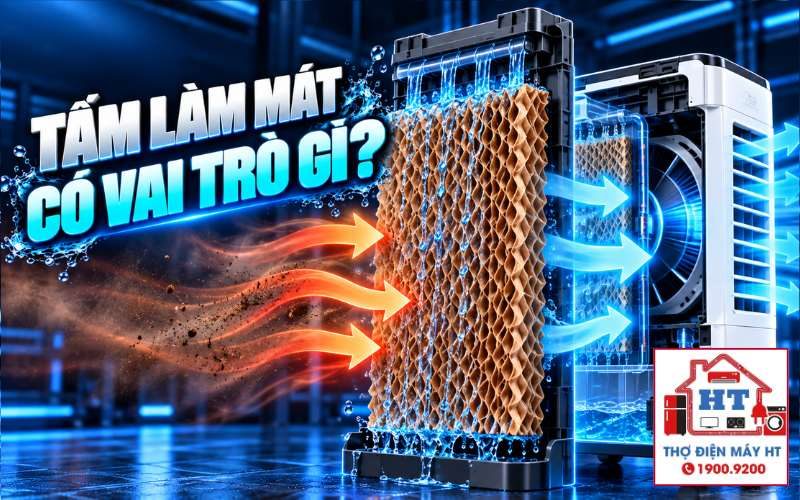

Tấm làm mát là linh kiện cơ học thụ động, thường đặt sau lưới lọc bụi và trước lồng quạt hút (vách sau hoặc kết hợp 2 bên hông). Mục tiêu kiểm tra ban đầu là xác định khung chứa tấm, hướng lắp, và các điểm giữ/chốt. Kỹ thuật viên cần đo ba chiều khoang chứa (cao × rộng × dày rãnh sóng) trên máy thực tế trước khi đặt mua hoặc cắt tấm thay thế: không được giả định kích thước chung cho mọi model.

Lưu ý: ngắt điện hoàn toàn trước khi mở nắp; nếu có nước trong khoang, tránh nghiêng máy gây tràn vào phần điện.

Tấm thường làm từ giấy kỹ thuật (cellulose / giấy Kraft) đã xử lý keo gia cường chống rã khi ướt; rãnh sóng đan xen theo hình học xác định (ví dụ các dạng sóng tiêu chuẩn như 5090, 6090, 7090) nhằm tối ưu diện tích bề mặt tiếp xúc nước–không khí. Hình học rãnh tạo dòng chảy nghiêng cho màng nước mỏng, kết hợp dòng xoáy nhỏ của luồng khí để kéo hơi nước.

2.1 Cấu trúc sợi Kraft và liên kết keo kháng rã

Kiểm tra: Quan sát bề mặt cắt ngang tấm hoặc mép hở.
Vì sao: Để phát hiện dấu hiệu phân lớp, bong keo hay mục sợi.
Nếu đạt: Vật liệu còn chắc, tiếp tục kiểm tra phân phối nước.
Nếu không đạt: Xem xét thay mới do mất cơ tính.
Điều kiện phải dừng: Không dùng dụng cụ cắt khi máy vẫn cắm điện.

2.2 Hình học rãnh sóng và cơ chế chia màng nước mỏng

Conceptual block diagram:
Nước máng đỉnh → máng phân phối → thấm vào rãnh sóng → luồng khí cưỡng bức đi qua rãnh → bay hơi (hấp thụ nhiệt).

Tấm chỉ hiệu quả khi được làm ướt đều từ máng phân phối phía trên; máng bị tắc lỗ phun hoặc bơm cấp không đủ lưu lượng đều tạo “vệt khô”. Kiểm tra sơ đồ cấp nước và máng phân phối trước khi xác định pad là nguyên nhân chính. Tham khảo quy trình kiểm tra bơm và hệ thống cấp nước để xác minh lưu lượng và áp lực cấp nước: máng chia và bơm quạt hơi nước.

Phân biệt quan sát (được nhìn/nhìn thấy mùi) và diễn giải (tác động đến hiệu năng).

4.1 Bít tắc khe sóng do cặn khoáng (canxi hóa)

Quan sát: Lớp phủ trắng hoặc cứng bám trong khe. Diễn giải: Giảm khả năng thấm nước và tăng trở lực gió, làm giảm hiệu suất bay hơi. Hướng xử lý: Làm sạch nếu cặn bám nhẹ; thay nếu cặn đã hóa cứng và lấp kín rãnh.

4.2 Suy thoái cơ học: mục nát và biến dạng cấu trúc sóng

Quan sát: Rãnh bị xẹp, tấm mềm hoặc sụt lún. Diễn giải: Mất diện tích bề mặt hiệu dụng và tăng kháng gió; không thể phục hồi cơ tính, cần thay mới.

4.3 Nhiễm nấm mốc và tích tụ chất bẩn hữu cơ

Quan sát: Mảng màu tối, mùi hôi, bề mặt dính. Diễn giải: Giảm khả năng truyền hơi, ảnh hưởng chất lượng không khí. Hướng xử lý: Làm sạch bằng phương pháp cơ học-mềm, tránh hóa chất ăn mòn; nếu nhiễm nặng, thay tấm.

4.4 Khô cục bộ theo vệt dọc

Quan sát: Vệt khô rõ ràng sau khi thử làm ướt. Diễn giải: Phân phối nước không đều (máng, bơm hoặc lỗ phân phối tắc). Kiểm tra chu trình cấp nước trước khi kết luận thay pad.

Trình tự kiểm tra theo mức xâm lấn tăng dần: quan sát → thử ướt → đo lưu lượng gió tương đối.

5.1 Quan sát trực quan

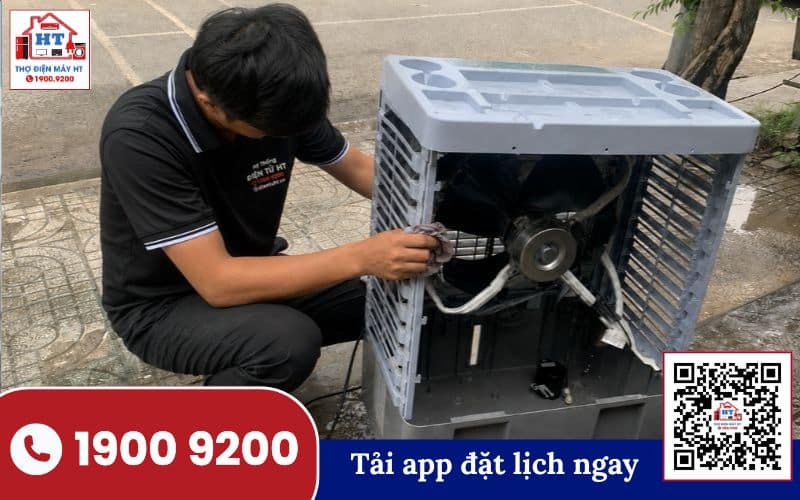

Kiểm tra: Mặt trước/sau, mép tấm, vết rách, cặn trắng.
Vì sao: Nhận diện nhanh dấu hiệu cặn hóa, mục nát hoặc rách.
Nếu đạt (không có dấu nặng): Tiến hành kiểm tra ướt.
Nếu không đạt: Xem xét làm sạch hoặc thay tùy mức độ.
Điều kiện phải dừng: Ngắt nguồn; nếu thấy rò nước vào phần điện, dừng và xử lý an toàn.

5.2 Kiểm tra độ ngấm nước (Wetting test)

Kiểm tra: Cấp nước lên máng phân phối, quan sát lan tỏa nước trên bề mặt tấm.
Vì sao: Xác minh wetting profile và phát hiện điểm chết khô.
Nếu đạt: Ghi nhận phân phối đều, tiếp tục đo hiệu suất gió.
Nếu không đạt: Kiểm tra máng/chia, bơm và lỗ phun; không tự kết luận tấm hỏng.
Điều kiện phải dừng: Không để nước chảy vào bo/motor; ngắt điện khi tháo lắp.

5.3 Đánh giá độ cản gió

Kiểm tra: So sánh cảm nhận lưu lượng gió trước và sau khi lắp tấm (so sánh tương đối).
Vì sao: Tấm bít sẽ giảm lưu lượng gió mặc dù motor quay.
Nếu đạt (lưu lượng tương đối ổn): Tấm đủ thông thoáng.
Nếu không đạt: Tấm có thể bị bít cặn hoặc biến dạng; kiểm tra chi tiết và cân nhắc thay.
Điều kiện phải dừng: Không thử nghiệm khi tấm chắn bảo vệ chưa cố định.

Bạn có thể đọc thêm hướng dẫn đo hiệu suất sau khi thấm ướt tấm tại: đo hiệu suất quạt điều hòa.

Quy tắc cơ bản khi chọn thay thế khi không có part number gốc:

• Đo chính xác 3 chiều khoang chứa (Cao × Rộng × Dày rãnh) trên máy thật; sai số dày sẽ gây bypass hoặc cấn khung.
• Chọn bước sóng phù hợp: sóng nhỏ (ví dụ 5090) cho diện tích bề mặt lớn nhưng cản gió cao hơn; sóng lớn (ví dụ 7090) cho thông thoáng hơn trên máy lưu lượng gió lớn.
• Chất liệu: ưu tiên giấy Kraft kỹ thuật có keo gia cường, tránh vật liệu rẻ dễ rã khi ướt.

Lưu ý: Không khẳng định một mã tấm của hãng này lắp vừa hãng khác nếu chưa đo kích thước thực tế. Khi cắt tấm, đảm bảo mép gọn, không để sợi giấy lọt vào cánh quạt.

Phân biệt công việc bảo dưỡng nhẹ do người dùng và công việc chuyên sâu do kỹ thuật viên.

• Việc người dùng làm: Vệ sinh lưới lọc thô, kiểm tra mức nước và ngắt nguồn khi không sử dụng trong thời gian dài.
• Việc kỹ thuật viên làm: Tháo tấm, ngâm/rửa nhẹ để loại cặn; phơi khô hoàn toàn trước khi lắp lại.
• Hạn chế: Không dùng vòi xịt áp lực cao trực tiếp, không dùng bàn chải cứng hoặc hóa chất axit mạnh — những hành vi này phá hủy keo và cấu trúc sợi.

9.1 Vì sao quạt có bơm nước nhưng tấm làm mát vẫn bị khô từng mảng?

Quan sát: Vệt khô xuất hiện sau khi chạy thử. Giả thuyết: Do máng phân phối bị tắc/uneven, bơm yếu hoặc lỗ phun không rải đều. Phép kiểm tra cần: quan sát trực tiếp máng khi bơm chạy và làm wetting test; chỉ khi thấy máng/phun phân phối không đều mới kết luận nguyên nhân là chu trình cấp nước, còn nếu máng/phun đều thì pad có vấn đề thấm.

9.2 Khi nào bắt buộc phải thay tấm thay vì chỉ vệ sinh?

Quan sát: Rãnh bị xẹp, sợi mục, cặn hóa cứng lấp kín khe hoặc mùi/ổ mốc không hết sau rửa. Diễn giải: Khi cấu trúc cơ học mất đi (mềm hoặc xẹp), làm sạch không khôi phục diện tích bay hơi và độ thông thoáng; trong trường hợp đó, thay tấm là lựa chọn an toàn kỹ thuật.

9.3 Có nên dùng hóa chất tẩy cặn mạnh để vệ sinh tấm canxi hóa không?

Trả lời: Không khuyến cáo. Hóa chất ăn mòn (axit mạnh) có thể phá hủy lớp keo gia cường và sợi giấy, làm suy giảm cơ tính tấm và sinh các hợp chất bay vào luồng gió. Nếu cặn đã hóa cứng, phương án kỹ thuật an toàn là thay tấm.

9.4 Làm sao kiểm tra nhanh hiệu quả sau khi làm ướt tấm tại trạm?

Kiểm tra: Thực hiện wetting test rồi so sánh cảm nhận lưu lượng gió trước và sau khi lắp tấm; nếu có công cụ đo lưu lượng, dùng phép đo tương đối trước/sau. Nếu lưu lượng và wetting profile đều tốt, tấm đã sẵn sàng lắp; nếu vẫn có vệt khô hoặc gió yếu, kiểm tra máng/bơm và cân nhắc thay. Tham khảo thêm quy trình đo hiệu suất: đo hiệu suất quạt điều hòa.

• Vai trò chủ yếu của tấm làm mát là tăng diện tích bề mặt bay hơi, không phải là nguồn khí lạnh chủ động.
• Dấu hiệu quan sát nào chỉ vệ sinh được và dấu hiệu nào yêu cầu thay mới.
• Khi nào kiểm tra chu trình cấp nước (máng + bơm) trước khi kết luận pad hỏng.
• Những thao tác nào yêu cầu ngắt điện và bảo hộ cá nhân.
