Quy trình đo hiệu suất quạt điều hòa (quạt hơi nước) đo định lượng ba tham số: chênh lệch nhiệt độ vào/ra (ΔT), độ tăng ẩm tương đối (ΔRH) và vận tốc/lưu lượng gió (v → Q). Trước khi đo, đảm bảo máy đã chạy ổn định 10–15 phút với bơm nước hoạt động; dừng ngay khi phát hiện rò điện, nước vào khoang động cơ hoặc tiếng cọ/rung bất thường. Bài viết giới hạn ở nền tảng quạt làm mát bay hơi dân dụng/ bán công nghiệp; mọi giá trị đặc thù model phải xác minh bằng service manual.
Hiểu đúng hiện tượng trước khi đo
Quạt hơi nước làm mát bằng quá trình bay hơi: không khí đi qua tấm làm mát ướt, nước bay hơi hút nhiệt ẩn từ không khí khiến nhiệt độ khí thổi ra giảm và độ ẩm tăng. Quan trọng phân biệt: đo ΔT/ΔRH tại miệng gió chỉ cho hiệu suất trao đổi cục bộ, không phải khả năng hạ nhiệt toàn phòng kín. Quan sát ban đầu (ví dụ gió không mát bằng cảm giác) là một quan sát; các giả thuyết (pad khô, bơm yếu, độ ẩm nền cao) cần phép đo để xác minh.
Bản đồ khối luồng năng lượng/khí
Không khí ngoài → Lưới lọc → Tấm làm mát ướt → Bay hơi (thu nhiệt ẩn) → Quạt thổi → Không khí ra (mát, ẩm)
Dụng cụ đo và thiết lập điều kiện ban đầu
Kiểm tra:
- Dụng cụ cần có: nhiệt ẩm kế kỹ thuật (đầu dò phản hồi nhanh), anemometer (vận tốc gió), đồng hồ vạn năng/phép đo cơ bản để kiểm tra nguồn bơm và motor (thao tác điện do kỹ thuật viên thực hiện).
- Vì sao: đảm bảo dụng cụ đủ độ nhạy/độ phân giải để phát hiện ΔT và ΔRH nhỏ; anemometer cho phép tính lưu lượng.
- Thiết lập: đặt máy trong không gian thông thoáng (không đóng kín), đổ nước đến mức vận hành bình thường, bật chế độ bơm + quạt và chờ ổn định 10–15 phút trước khi ghi số.
- Điều kiện phải dừng: nếu phát hiện rò điện, tiếng khét, tia lửa hoặc nước tràn vào phần điện → ngắt nguồn và dừng đo.
Quy trình đo — điểm thử nghiệm và cách ghi số

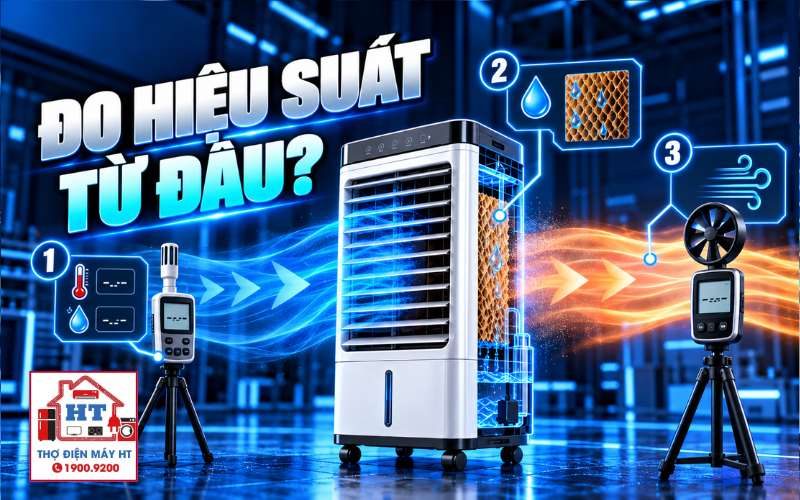

Chia theo phép đo: đo nhiệt/ẩm cửa hút, nhiệt/ẩm cửa thổi, vận tốc/lưu lượng gió.
3.1. Đo nhiệt độ và độ ẩm tại cửa hút (Tvào, RHvào)
3.2. Đo nhiệt độ và độ ẩm tại cửa thổi (Tra, RHra)
3.3. Đo vận tốc gió và tính lưu lượng (v trung bình → Q)
Bảng ma trận đối chiếu số liệu đo và phân tích
| Hạng mục đo | Vị trí thử nghiệm | Dụng cụ | Điều kiện ổn định | Dấu hiệu Đạt | Dấu hiệu Bất thường | Ý nghĩa / Kiểm tra tiếp |
|---|---|---|---|---|---|---|
| Nhập không khí (T_vào, RH_vào) | 10–15 cm sau lưới lọc / trước tấm pad | Nhiệt ẩm kế | Máy chạy 10–15 phút | Đọc ổn định, đầu dò khô | Đầu dò ướt/dao động | Nếu bất thường, điều chỉnh vị trí đo hoặc làm khô đầu dò; lặp lại |
| Khí thổi (T_ra, RH_ra) | Giữa miệng gió, cách 10–20 cm | Nhiệt ẩm kế | Máy ổn định | ΔT > 0, ΔRH tăng | ΔT ≈ 0 hoặc ΔRH không tăng | Kiểm tra pad ướt đều, bơm nước |
| Vận tốc gió (v_tb) & Lưu lượng (Q) | 5 điểm trên miệng thổi (4 góc + tâm) | Anemometer | Máy chạy ổn định | v_tb hợp lý, Q phù hợp diện tích | v thấp, dao động lớn | Kiểm tra motor, lọc, hướng luồng; đo nhiều điểm |
Nhánh chẩn đoán từ kết quả đo (cây chẩn đoán tổng)
5.1. Nhánh A — v bình thường, nhưng ΔT ≈ 0
(Tham khảo kỹ thuật pad: Tấm làm mát quạt điều hòa)
5.2. Nhánh B — ΔT đạt nhưng v thấp (lưu lượng không đủ)
(Tham khảo motor: Motor quạt điều hòa)
5.3. Nhánh C — Cả ΔT và v kém; RH môi trường cao
(Tham khảo quy trình chẩn đoán sâu: Cây chẩn đoán quạt điều hòa không mát)
Những sai số đo kiểm và lỗi nhận định kỹ thuật thường gặp
- Đo ngay sau khi bật máy: pad chưa ngấm nước → ΔT giả thấp.
- Đặt đầu dò bị ướt trực tiếp: hiển thị nhiệt độ thấp giả tạo do bay hơi cục bộ trên cảm biến.
- Đo trong phòng kín lâu: RH tăng dần làm ΔT về 0 → có thể nhầm là lỗi bơm.
- Đo lưu lượng chỉ 1 điểm: miệng gió có phân bố vận tốc không đồng đều → phải lấy trung bình nhiều điểm.
- Lưu ý: mọi phép đo phải ghi kèm thời gian và vị trí cụ thể để có thể so sánh lặp lại.
Điều kiện phải dừng và an toàn khi đo kiểm trên thiết bị chứa nước
Dừng kiểm tra: Ngắt nguồn ngay nếu phát hiện rò điện, mùi khét, tia lửa, bình nước tràn vào khoang điện hoặc tiếng va/rung mạnh.
Cẩn thận: Không tháo vỏ phần điện khi bình chứa còn nước hoặc khi phích cắm đang cắm; mọi phép đo điện áp/cường độ do kỹ thuật viên có dụng cụ cách điện CAT II/III thực hiện theo nguyên tắc một tay khi có thể.
Checklist an toàn ngắn:
- Ngắt nguồn trước khi mở nắp truy cập vào bo/khoang điện (trừ phép đo live do kỹ thuật viên).
- Che chắn cánh/quấy khi đo vận tốc gần miệng gió.
- Sử dụng PPE (găng cách điện, kính bảo hộ) khi thao tác điện.
- Dừng ngay nếu phát hiện nước rò vào vùng có nối/ổ cắm.
Sau bài này bạn phải phân biệt được
- Phân biệt rõ Quan sát (gió không mát), Giả thuyết (pad khô/bơm yếu/RH cao) và Test (đo T/RH/v tại vị trí quy định).
- Biết vị trí đặt cảm biến cửa hút và cửa thổi (10–15 cm / 10–20 cm) và cách lấy v trung bình nhiều điểm.
- Hiểu giới hạn vật lý: môi trường có RH cao có thể làm giảm hiệu quả ngay cả khi thiết bị hoàn toàn bình thường.
- Biết khi nào dừng thao tác vì rủi ro điện – nước và khi nào cần chuyển bước cho kỹ thuật viên.
Học tiếp & những câu hỏi thường gặp
Học tiếp:
9.1. Vì sao quạt điều hòa khi đo ngoài trời giảm nhiệt tốt hơn trong phòng kín?
Trong không gian mở, đối lưu liên tục và độ ẩm nền thường thấp hơn, tạo điều kiện cho nước trên pad bay hơi hiệu quả hơn. Trong phòng kín, độ ẩm tích tụ khiến năng suất bay hơi giảm theo thời gian — đây là một giới hạn vật lý, không nhất thiết là lỗi phần cứng.
9.2. ΔT bao nhiêu được coi là đạt hiệu suất trong điều kiện thử chuẩn?
Trong điều kiện độ ẩm môi trường khoảng trung bình (tham chiếu kỹ thuật), nhiều nguồn kỹ thuật công bố giảm nhiệt đo tại cửa thổi so với cửa hút có thể nằm trong vài độ C (ví dụ khung 4°C–8°C tùy điều kiện). Luôn ghi rõ điều kiện RH và thời gian ổn định; không áp dụng giá trị này cho mọi model khi chưa có manual.
9.3. Có nên dùng ampe kìm để đánh giá hiệu suất làm mát?
Ampe kìm chỉ cho biết tải điện của motor hoặc bơm (phát hiện kẹt cơ, ngắn mạch hoặc quá dòng), không phản ánh trực tiếp hiệu năng trao đổi nhiệt. Dùng kèm phép đo T/RH/v để xác định nguyên nhân suy giảm hiệu suất.
9.4. Khi nào cần chuyển kiểm tra cho kỹ thuật viên thay vì làm theo bản hướng dẫn này?
Nếu phát hiện rò điện, mùi khét, tia lửa, motor quá nóng hoặc yêu cầu đo điện áp/cấu thành bên trong bo mạch, phải ngắt nguồn và để kỹ thuật viên có dụng cụ cách điện và kinh nghiệm xử lý tiếp. Không tháo bo khi bình nước còn đầy hoặc khi phích cắm đang cắm.
