Quạt hơi nước (quạt điều hòa) là hệ thống làm mát dựa trên nguyên lý bay hơi: luồng khí nóng đi qua bề mặt ướt (cooling pad) lấy nhiệt ẩn để hóa hơi nước, làm giảm nhiệt độ bầu khô đồng thời tăng độ ẩm. Điều chắc chắn có thể nói: cần có chu trình tuần hoàn nước và luồng khí cưỡng bức phối hợp; điều chưa thể kết luận là mức giảm nhiệt cụ thể (ΔT) khi chưa đo nhiệt độ bầu khô/ướt tại hiện trường. Trước mọi can thiệp điện–nước, rút nguồn điện; dừng kiểm tra nếu có rò nước vào buồng điện, mùi khét, tia lửa hoặc motor kẹt.
Phạm vi hệ thống và tóm tắt nguyên lý nền tảng
Quy phạm: bài viết trình bày nguyên lý vận hành và kiến trúc khối chung cho quạt hơi nước / máy làm mát bay hơi dân dụng và bán công nghiệp; không áp đặt trị số điện, tốc độ motor hay schematic cụ thể cho bất kỳ model nào. Về nguyên lý: khi nước ở bề mặt pad bay hơi, năng lượng (nhiệt ẩn) được lấy từ không khí, nên nhiệt độ bầu khô của luồng khí đầu ra tiệm cận nhưng không thể thấp hơn nhiệt độ bầu ướt môi trường. Đây là quá trình trao đổi khối–nhiệt giữa hai chu trình độc lập (nước và khí) giao nhau tại pad.
Để tham khảo phép đo thực tế về hiệu suất nhiệt ẩm, xem hướng dẫn đo hiệu suất quạt điều hòa.

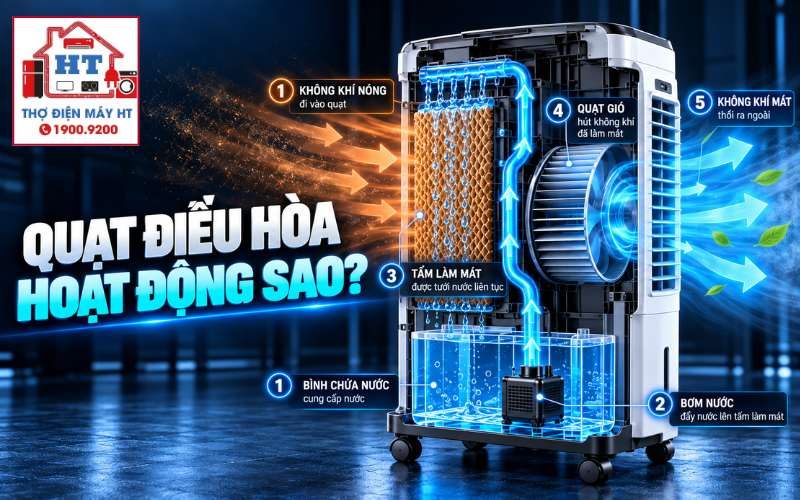

Bản đồ hệ thống và vai trò từng phân hệ
Hệ chia thành 4 phân hệ chính; mỗi phân hệ có input → xử lý → output rõ ràng:
| Khối | Chức năng chính | Tín hiệu/vật chất ra vào |
|---|---|---|
| Thùng & khay chứa | Dự trữ nước, thu hồi nước dư | Vào: nước; Ra: nước hồi về |
| Bơm tuần hoàn | Đưa nước lên máng phân phối | Điện điều khiển → nước lên pad |
| Cooling pad | Tạo bề mặt ướt để bay hơi | Nước ướt → không khí qua pad |
| Quạt (motor + cánh) | Tạo luồng khí cưỡng bức qua pad | Điện → cơ → luồng khí |
| Phao/CB điều khiển | Hồi tiếp mức nước, bảo vệ bơm | Trạng thái ON/OFF đến MCU/relay |
Lưu ý: đây là sơ đồ khái niệm hệ thống, không phải sơ đồ mạch hãng hay bản vẽ service.
Luồng vật chất và chu trình vận hành đồng thời
Mô tả hai chu trình song song có giao nhau tại pad.
3.1 Chu trình thủy lực (nước)
Bình chứa → bơm đẩy → máng chia trên đỉnh → nước chảy đều làm ướt pad → phần không bay hơi chảy về bình.
Xem thêm phân tích về bơm trong bài bơm quạt hơi nước.
3.2 Chu trình khí động (không khí)
Không khí ngoài/không gian nóng → lọc sơ cấp → xuyên qua pad ướt → trao đổi nhiệt/ẩm → luồng khí mát thổi ra.
Checklist tối ưu trao đổi nhiệt:
- Pad được ướt đều, không có vùng khô.
- Luồng khí không bị cản (lưới, bụi, tấm chắn).
- Không gian hút thông thoáng để tránh bão hòa ẩm cục bộ.
Trình tự khởi động, điều khiển và cơ chế bảo vệ
Trình tự logic vận hành (tóm tắt, không phải mã lệnh cụ thể):
- Người dùng bật thiết bị → kiểm tra trạng thái phao mức nước.
- Nếu phao báo đủ → cấp nguồn cho bơm → chờ pad ướt một khoảng thời gian vận hành (để đạt bề mặt ướt).
- Sau khi pad ướt → cấp nguồn cho motor quạt theo chế độ tốc độ.
- Phao giám sát: khi mực nước dưới ngưỡng, phao báo → mạch điều khiển ngắt bơm và (tuỳ thiết kế) cảnh báo người dùng.
Điểm cần lưu ý:
- Có thể chạy bơm và quạt đồng thời hoặc theo thứ tự tùy thiết kế; không dùng bài này để khẳng định chu trình nào áp dụng cho model cụ thể.
- Nguy cơ: phao kẹt hoặc lỗi cảm biến khiến bơm chạy khô — đây là điều kiện phải dừng và sửa bởi kỹ thuật viên.
Ứng dụng nguyên lý vào phân tích suy giảm hiệu suất
Dùng nguyên lý để tách hiện tượng môi trường khỏi lỗi cơ–điện.
| Biểu hiện | Giả thuyết theo nguyên lý | Phép kiểm tra ban đầu (ít xâm lấn) | Diễn giải / bước tiếp theo |
|---|---|---|---|
| Gió thổi nhưng không mát | Không khí đầu vào đã gần bão hòa ẩm → bay hơi hạn chế; hoặc nước không tới pad | Đo nhiệt độ bầu khô và độ ẩm vào/ra; quan sát pad ướt | Nếu RH cao → hiệu suất hạn chế (không phải hỏng linh kiện). Nếu pad khô → kiểm tra bơm, máng phân phối |
| Luồng gió yếu | Pad hoặc lưới bám dơ; cánh quạt bẩn; motor suy giảm lực | Kiểm tra tắc nghẽn, tình trạng cánh quạt, cảm nhận lực quạt bằng tay khi tắt nguồn | Vệ sinh pad/lưới; nếu motor kẹt hoặc có tiếng bất thường → dừng và chuyển kỹ thuật viên kiểm tra motor |
| Nước tràn hoặc phun bắn | Máng phân phối sai vị trí, gioăng hỏng, hoặc lưu lượng bơm quá lớn/ấm | Quan sát đường ống, máng và gioăng; kiểm tra chia nước đồng đều | Sửa lại máng/gioăng; nếu bơm bị lỗi điều chỉnh lưu lượng theo thiết kế model (tham khảo tài liệu model) |
An toàn: trước khi mở khoang chứa hoặc chạm vào bơm, rút hoàn toàn nguồn điện và xả nước nếu cần. Nếu phát hiện mùi khét, tia lửa, hoặc rò nước vào hộp điện, dừng sử dụng và cách ly nguồn.
Những lỗi chẩn đoán người mới rất dễ mắc
- Sai lầm: Nhận định máy “hỏng” ngay khi không mát — bỏ qua đo nhiệt độ/độ ẩm đầu vào.
Giải thích: môi trường bão hòa ẩm có thể làm mất tác dụng bay hơi. - Sai lầm: Thay ngay bơm vì thấy nước ít chảy.
Giải thích: nguyên nhân có thể là tắc máng phân phối, ống bơm nghẹt hoặc phao báo sai. - Sai lầm: Vệ sinh pad bằng cách phun nước áp lực vào vùng gần khoang điện.
Giải thích: rủi ro ngấm nước vào mạch/động cơ; cần tuân thủ hướng dẫn an toàn.
Điều kiện phải dừng và an toàn
Dừng kiểm tra: phát hiện rò điện, nước chảy vào buồng đấu dây, mùi khét, tia lửa, motor kẹt hay tiếng va đập mạnh. Ngay lập tức rút nguồn và cách ly thiết bị.
Cẩn thận: không mở khoang điện khi bình chứa còn nước; không vận hành thiết bị nếu cảm biến phao bị nghi ngờ báo sai; mọi thao tác can thiệp điện lưới phải do kỹ thuật viên có đào tạo thực hiện.
Sau bài này bạn phải phân biệt được
- Bản chất bay hơi thu nhiệt ẩn (vì sao nhiệt độ giảm và độ ẩm tăng).
- Hai chu trình độc lập: thủy lực (nước) và khí động (không khí) và điểm giao tiếp là cooling pad.
- Các kiểm tra ban đầu để phân biệt lỗi do môi trường và lỗi phần cứng (phao, bơm, quạt, pad).
- Khi nào phải dừng vì an toàn và khi nào cần chuyển cho kỹ thuật viên.
Học tiếp theo đường chẩn đoán
Những câu hỏi kỹ thuật ngắn (trả lời chuyên sâu)
1) Vì sao quạt điều hòa không thể hạ nhiệt sâu như điều hòa máy lạnh?
Quạt điều hòa dùng quá trình bay hơi mở: nhiệt bị lấy để hóa hơi nước trên bề mặt pad, nên nhiệt độ đầu ra tiệm cận nhiệt độ bầu ướt của không khí vào. Máy lạnh dùng chu trình lạnh khép kín và máy nén để chuyển nhiệt từ trong phòng ra ngoài, cho phép nhiệt độ bầu khô đầu ra thấp hơn nhiều so với giới hạn bầu ướt. Do đó khác biệt là về cơ chế trao đổi nhiệt: mở (bay hơi) so với cưỡng bức bằng máy nén.
2) Việc thêm đá hoặc nước lạnh vào bình chứa có làm thay đổi nguyên lý hoạt động?
Thêm nước lạnh hay đá chỉ bổ sung trao đổi nhiệt hữu hạn (giảm nhiệt hiện tại của nước), tạm thời làm không khí qua pad lạnh hơn theo quá trình sensible cooling. Tuy nhiên nguyên lý bay hơi căn bản không đổi; hiệu quả này chỉ kéo dài cho tới khi nước/đá đạt cân bằng nhiệt với môi trường. Điều này không biến máy thành hệ lạnh cưỡng bức.
3) Độ ẩm cao có làm quạt điều hòa “hỏng” hay chỉ giảm hiệu suất?
Độ ẩm không làm hỏng thiết bị về mặt cơ–điện, nhưng khi không khí đầu vào tiến gần bão hòa, tốc độ bay hơi giảm mạnh dẫn tới mất khả năng thu nhiệt ẩn — hiệu suất làm mát giảm hoặc gần bằng quạt thường. Nếu kèm theo vấn đề kỹ thuật (pad bẩn, bơm hỏng), hiệu suất càng suy giảm; do đó cần phân biệt bằng đo nhiệt ẩm trước khi kết luận hỏng phần cứng.
