Quạt hơi nước (quạt điều hòa) chạy nhưng “không mát” thường liên quan đến ba nhóm kỹ thuật: chu trình cấp nước (bơm, phao, đường ống), hiệu suất tấm làm mát (cooling pad) và lưu chuyển không khí/độ ẩm môi trường. Trước khi kết luận linh kiện hỏng, cần kiểm tra an toàn: dừng và rút nguồn khi phát hiện rò điện, mùi khét hoặc nước vào buồng điện. Bài này áp dụng cho quạt hơi nước generic — mọi kết luận chi tiết về điện áp, điện dung hoặc điểm đo bắt buộc phải đối chiếu với manual model cụ thể.
Hiểu đúng hiện tượng trước khi đo
Quy trình này áp dụng cho quạt hơi nước dùng tấm bay hơi (cooling pad). Mục tiêu: phân biệt triệu chứng do chu trình thủy lực, do luồng khí hoặc do giới hạn vật lý môi trường. Quan trọng: không gọi là “hỏng bơm” hay “hỏng bo” chỉ vì cảm nhận pad khô hay gió không mát — đó là giả thuyết cần xác minh.
Quan sát ban đầu cần thu thập:
- Quan sát: cảm nhận nhiệt gió, kiểm tra pad mặt trước/sau có ướt đều không, tiếng kêu motor/bơm.
- Giả thuyết: pad khô có thể do bơm/kênh phân phối tắc, hoặc pad bám cặn mất thấm; gió yếu có thể do motor/tụ/bụi.
- Kiểm tra ban đầu (SAFEUSERCHECK): kiểm tra mức nước, làm sạch lưới lọc, bật chế độ làm mát và quan sát lại trong vài phút.
- Diễn giải: nếu pad ướt đều sau vài phút nhưng vẫn không mát — nghiên cứu điều kiện độ ẩm và thông gió; nếu pad khô ngay khi bật → chuyển sang kiểm tra thủy lực.

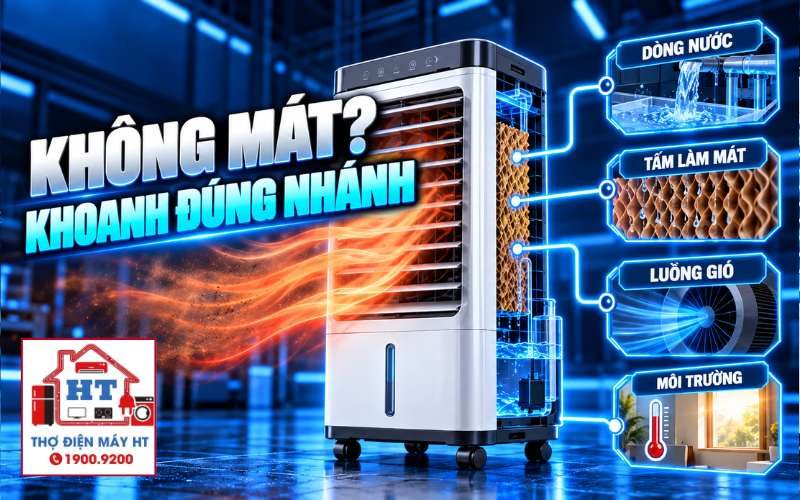

Bản đồ hệ thống liên quan đến triệu chứng
Mục tiêu: xác định điểm giao thoa giữa nước và không khí để chọn điểm đo.
Cây chẩn đoán tổng: từ biểu hiện đến nhánh kiểm tra
Nhánh A — Kiểm tra hệ thống thủy lực và cấp nước tuần hoàn
4.1. Checkpoint 4.1: Mức nước và công tắc phao
4.2. Checkpoint 4.2: Cấp điện và trạng thái cơ học bơm (TECHNICIAN_ONLY)
4.3. Checkpoint 4.3: Đường ống và máng chia nước
Nhánh B — Kiểm tra lưu lượng gió và hiệu suất tấm Cooling Pad
5.1. Checkpoint 5.1: Tình trạng tấm cooling pad và lưới lọc
5.2. Checkpoint 5.2: Motor quạt và hệ khởi động (TECHNICIAN_ONLY)
Bảng đo kiểm: đọc dữ kiện trước khi kết luận
| Điểm đo / Bộ phận | Dụng cụ | Điều kiện đo | Kết quả mô tả bình thường | Diễn giải bất thường |
|---|---|---|---|---|
| Tiếp điểm phao / Khay nước | Quan sát / đồng hồ Ohm (khi cần) | Thiết bị tắt nguồn cho quan sát; đo điện khi cần với kỹ thuật viên | Phao di chuyển tự do, khay đủ nước | Phao kẹt hoặc tiếp điểm không đóng dẫn tới bơm không hoạt động |
| Cấp điện tới bơm | Đồng hồ VOM / công cụ đo mạch | Bật chế độ làm mát; kỹ thuật viên đo tại đầu ra bo tới bơm | Có tín hiệu/áp cấp tới bơm khi chế độ kích hoạt | Không có tín hiệu → kiểm tra bo điều khiển hoặc dây dẫn |
| Độ ướt tấm pad | Quan sát trực tiếp | Bật bơm vài phút để pad thấm nước | Pad thấm đều, ướt toàn diện | Pad khô/ướt cục bộ → tắc phân phối hoặc pad hư |
| Trạng thái motor/quạt | Quan sát, nghe, đo dung lượng tụ (kỹ thuật) | Thiết bị ngắt nguồn để kiểm tra cơ khí; đo tụ khi đã xả | Motor quay êm, gió mạnh tương ứng | Quay chậm/ồn/không quay → tụ/ngắt cơ khí hoặc bạc đạn |
Những lỗi chẩn đoán người mới rất dễ mắc
- Sai lầm: Nhìn pad khô rồi kết luận bơm cháy. Giải thích: pad khô có thể do tắc đường ống, phao kẹt hoặc phân phối nước bị hỏng — đều cần xác minh.
- Sai lầm: Gió mạnh nhưng không mát thì nghĩ motor tốt. Giải thích: nếu độ ẩm môi trường cao hoặc phòng kín, quá trình bay hơi bị giới hạn nên cảm nhận “không mát” vẫn xảy ra.
- Sai lầm: Thay tụ hoặc motor ngay khi quạt thổi yếu mà chưa làm sạch lưới lọc và pad. Giải thích: bụi và cặn giảm luồng gió trước khi motor thực sự hỏng.
Điều kiện phải dừng và an toàn
Dừng kiểm tra: Ngay khi phát hiện nước tràn vào buồng điện, rò điện ra vỏ, mùi khét hoặc tia lửa. Rút nguồn và không vận hành thiết bị.
Cẩn thận: Trước khi đo điện trên mạch hoặc tụ, phải ngắt nguồn, xả tụ và chỉ thao tác bởi người có dụng cụ phù hợp. Việc tháo bo mạch khi khay còn nước là hành động nguy hiểm.
Dừng kiểm tra: Nếu cần dùng hóa chất tẩy cặn mạnh hoặc tháo bơm chìm, cân nhắc dừng và chuyển sang kỹ thuật viên nếu không có hướng dẫn model cụ thể.
Sau bài này bạn phải phân biệt được và các câu hỏi kỹ thuật ngắn
- Sau bài này bạn phải phân biệt được:
- Sự khác nhau giữa pad khô do thiếu nước và pad không có hiệu quả do hóa cứng/cặn.
- Khi nào là vấn đề thủy lực (bơm/ống/pha o) và khi nào là vấn đề khí động (motor/lọc).
- Khi nào giới hạn vật lý môi trường (độ ẩm cao, phòng kín) là nguyên nhân thực tế.
- Các bước an toàn cần tuân thủ trước khi đo điện hoặc mở buồng chứa nước.
9.1. Vì sao pad ướt đều nhưng gió thổi ra vẫn cảm giác nóng?
Trả lời: Nếu pad ướt đều và luồng gió mạnh mà cảm giác không mát, rất có thể độ ẩm tương đối trong phòng đã cao hoặc phòng thiếu trao đổi không khí. Quạt chỉ làm mát bằng bay hơi; khi không thể bay hơi hiệu quả vì không gian bão hòa ẩm thì cảm nhận “không mát” là phù hợp với nguyên lý — cải thiện thông gió hoặc giảm RH để đánh giá lại.
9.2. Nước đá có giúp bù cho pad bị cặn bẩn không?
Trả lời: Thêm nước đá vào khay có thể giảm nhiệt tạm thời cho luồng gió nhưng không khắc phục nguyên nhân rễ rắc liên quan tới khả năng thấm của pad. Nếu pad bị bít cặn, diện tích tiếp xúc nước-không khí bị giảm; việc làm sạch hoặc thay pad mới là giải pháp bền vững hơn.
9.3. Khi nào cần thay tấm cooling pad?
Trả lời: Cân nhắc thay khi cấu trúc tấm bị mục nát, biến dạng không thể phục hồi, hoặc lớp khoáng vôi bám dày khiến pad không thấm sau khi làm sạch thích hợp. Quyết định thay hay phục hồi cần dựa trên kiểm tra thực tế và chi phí so với hiệu quả sau làm sạch.
9.4. Quạt chạy không có nước có làm hỏng bơm hoặc motor không?
Trả lời: Vận hành quạt mà không có nước không trực tiếp làm hỏng quạt gió nhưng có thể làm bơm chạy khô nếu phao không bảo vệ; bơm chạy khô trong thời gian dài có thể dẫn đến hỏng cơ khí. Do đó, nếu nghi ngờ thiếu nước hoặc phao không hoạt động, dừng thiết bị và kiểm tra trước khi tiếp tục vận hành.
Học tiếp theo đúng đường chẩn đoán
Sau khi hoàn tất các bước trên, nếu vẫn thiếu dữ liệu (ví dụ không có manual model để biết điểm đo/điện áp/điểm test), dừng và thu thập tem model/ảnh bảng điều khiển để đối chiếu tài liệu kỹ thuật chính xác trước khi can thiệp sâu hơn.
