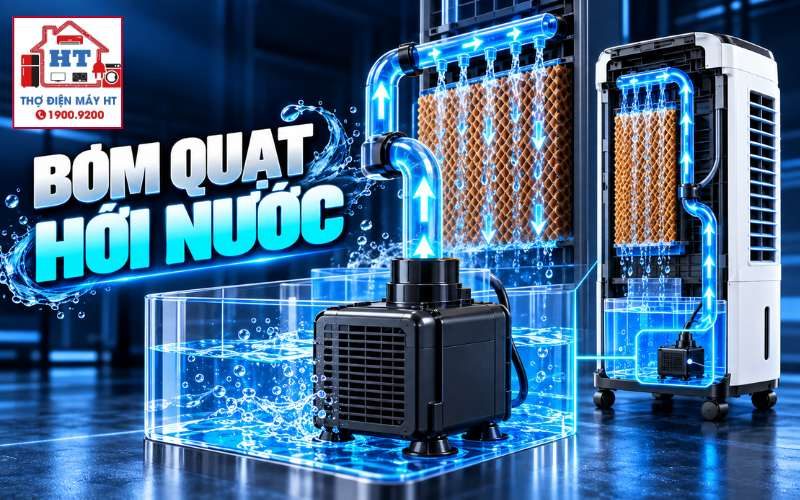

Máy bơm quạt hơi nước là bơm chìm mini trong bình chứa, nhiệm vụ đẩy nước lên khay phân phối để làm ướt tấm làm mát. Từ dữ kiện hiện trường chỉ có thể khẳng định bơm thuộc dạng chìm và phạm vi công suất chung; không thể kết luận cuộn dây cháy hay bơm thiếu cột áp nếu chưa đo điện áp tại giắc, kiểm tra cơ khí rotor và loại trừ lỗi bo mạch/cảm biến mực nước. Trước khi thao tác, ngắt hoàn toàn nguồn lưới; khi đo điện áp sống chỉ thực hiện với đồ bảo hộ và que đo cách điện. Thiếu datasheet model cụ thể để đưa trị số ôm/cột áp chính xác.
Hiểu đúng hiện tượng trước khi đo
Quan sát ban đầu (mức nước, tiếng, đèn báo) chỉ là dữ kiện. Ví dụ: quạt không mát nhưng motor quạt quay vẫn chưa cho biết bơm hỏng—cần đo điện áp tại giắc bơm và kiểm tra lưu lượng thực tế. Ghi lại: có/bị rung, có tiếng “è” nhưng không lên nước, hay im lặng hoàn toàn; mỗi quan sát là nền tảng cho nhánh kiểm tra tiếp theo.

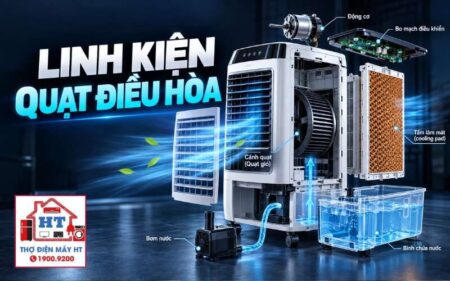

Bản đồ hệ thống liên quan đến triệu chứng
Cây chẩn đoán tổng: từ biểu hiện đến nhánh kiểm tra
Nhánh A — Bơm có điện tại giắc (bơm nhận lệnh)
4.1. Kiểm tra cơ khí buồng cánh
4.2. Kiểm tra cách điện rò nước (kỹ thuật viên)
Nhánh B — Không có điện tại giắc (bo mạch/điều khiển)
5.1. Kiểm tra điện áp tại giắc bơm
5.2. Kiểm tra phao/mạch bảo vệ cạn nước
Bảng đo kiểm: đọc dữ kiện trước khi kết luận
| Hiện tượng quan sát | Kết quả đo kiểm | Nguyên nhân kỹ thuật (giả thuyết) | Hướng xử lý đề xuất |
|---|---|---|---|
| Điện áp tại giắc có điện, bơm rung/điện nóng nhưng không đẩy nước | Đo quay tay thấy kẹt hoặc vật cản buồng cánh | Kẹt cánh/rác, trượt trục, impeller mòn | Tháo nắp lọc, vệ sinh buồng cánh; nếu trục mòn/impeller hỏng → thay bơm |
| Điện áp tại giắc có điện, bơm im lặng, đo trở kháng cuộn dây = OL | Đo trở kháng 2 đầu dây thấy mở mạch | Đứt cuộn dây stator (mạch hở) | Thay bơm (không khuyến nghị quấn lại tại hiện trường) |
| Bật chế độ Cool nhưng đo điện áp tại giắc = không có điện | Không có điện tại giắc khi bật chế độ | Bo mạch không cấp lệnh; phao cạn; relay/triac hỏng | Kiểm tra phao, kiểm tra relay/triac trên [bo mạch](https://suativiht.com/bo-mach-quat-dieu-hoa/) |
| Bơm chạy tốt khi thử ngoài chậu nhưng lắp vào quạt không lên giàn | Bơm hoạt động xa bình nhưng lưu lượng không đủ khi lắp | Tắc ống, khe máng phân phối hoặc bơm có cột áp thấp | Vệ sinh đường ống/khay phân phối; kiểm tra lựa chọn bơm có Hmax phù hợp; tham khảo tấm làm mát [tại đây](https://suativiht.com/tam-lam-mat-quat-dieu-hoa/) |
Những lỗi chẩn đoán người mới rất dễ mắc
- Sai lầm: Nghe tiếng rung trong bình rồi kết luận bơm “còn tốt” mà không đo điện áp tại giắc — tiếng rung có thể là do cơ bị kẹt quay nửa chừng.
- Sai lầm: Tháo bơm khỏi bình và thử chạy ngoài không khí lâu — chạy khô có thể làm hỏng phớt/trục và che mất nguyên nhân thực tế.
- Sai lầm: Thay bơm mới vì quạt không bơm mà không kiểm tra phao hoặc relay trên bo mạch — dẫn đến thay linh kiện không cần thiết.
Điều kiện phải dừng và an toàn
Dừng kiểm tra: Phát hiện mùi khét, tia lửa, vỏ bơm nứt, hoặc rò điện trong nước — rút nguồn ngay và không thao tác tiếp nếu không có bộ dụng cụ an toàn.
Cẩn thận: Khi đo điện áp sống tại giắc bơm, chỉ thực hiện với găng cách điện, que đo đạt chuẩn; giữ tay khô, tránh chạm phần kim loại vào nước. Nếu không có đồ bảo hộ hoặc kinh nghiệm, dừng và chuyển cho kỹ thuật viên.
Dừng kiểm tra: Khi cần tháo bơm khỏi bình, luôn rút phích cắm và lau khô khu vực điện trước khi nối lại.
Sau bài này bạn phải phân biệt được
- Phân biệt quan sát và chẩn đoán: tiếng rung ≠ cuộn dây còn tốt; im lặng ≠ đứt cuộn dây cho tới khi đo.
- Điểm đo quyết định: đo điện áp tại giắc và đo trở kháng cuộn dây là hai phép kiểm tra tối thiểu để phân ly lỗi nguồn vs. lỗi bơm.
- Khi nào dừng: mỗi dấu hiệu rò điện, vỏ nứt, mùi khét là lệnh dừng và yêu cầu xử lý an toàn.
Học tiếp theo đúng đường chẩn đoán
Giải đáp thắc mắc kỹ thuật
1. Vì sao bơm vẫn rung và nóng nhưng nước không bơm lên được?
Nếu bơm nhận điện (đo thấy điện tại giắc) mà chỉ rung/hơi nóng thì khả năng cao là kẹt cánh, airlock hoặc impeller mòn khiến lưu lượng thực tế giảm. Xác minh bằng cách tháo nắp lọc, tháo rác và quay tay rotor. Nếu rotor quay trơn nhưng lưu lượng thấp, cần kiểm tra thủy lực (ống tắc hoặc cột áp không đủ).
2. Có thể dùng máy bơm bể cá thay thế cho bơm quạt điều hòa không?
Có thể nếu bơm thay thế khớp các tiêu chí: cùng điện áp định mức, họng xả phù hợp về kích thước, công suất/lưu lượng và cột áp (Hmax) đủ để đẩy nước lên cao của quạt. Trước khi lắp, đối chiếu tem thông số bơm và thử thực tế trong điều kiện giống quạt.
3. Bơm quạt điều hòa chạy khô có bị cháy không?
Chạy khô kéo dài có thể làm mất khả năng tản nhiệt cho stator (vỏ bọc và nước giúp tản nhiệt), dẫn tới quá nhiệt, hỏng phớt, biến dạng trục hoặc chập vòng dây. Nếu đã chạy khô, dừng ngay, kiểm tra cách điện và cơ khí; nếu có dấu hiệu quá nhiệt hoặc mùi khét, không sử dụng lại.
