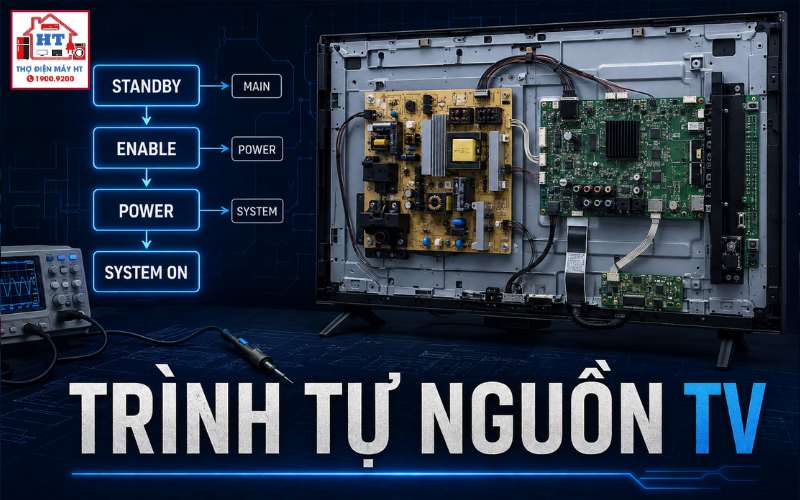

Trình tự nguồn Tivi: Standby → PS_ON → PFC → 12V/24V

Đánh giá bài viết nhé
Trình tự nguồn Tivi: Standby → PS_ON → PFC → 12V/24V
TRẢ LỜI KỸ THUẬT

Trình tự nguồn tivi là chuỗi các bước khởi động tuần tự, từ nguồn cấp trước (standby) đến các đường nguồn chính (12V, 24V…), được điều khiển bởi bo chính. Hiểu và đo đúng từng giai đoạn là kỹ năng cốt lõi để khoanh vùng lỗi mất nguồn hoặc không khởi động. Tuy nhiên, mỗi model sẽ có ký hiệu, vị trí điểm đo và giá trị điện áp khác nhau; bài này chỉ hướng dẫn phương pháp luận, không cung cấp trị số cụ thể. Đo trên bo nguồn đang hoạt động tiềm ẩn rủi ro cao, đặc biệt ở khu vực PFC – chỉ kỹ thuật viên đủ chuyên môn, trang bị mới được thực hiện.

CHẨN ĐOÁN NHANH TRONG 30 GIÂY
1
Có đèn báo nguồn (standby) sáng
Bước tiếpkiểm tra lệnh PS_ON và các rail nguồn tiếp theo.
2
Không có đèn báo nguồn
Bước tiếpkiểm tra nguồn cấp trước (standby) trước tiên.
3
Có PS_ON thay đổi nhưng không có 12V/24V
Bước tiếptập trung kiểm tra khối nguồn chính và PFC.
4
Điện áp PFC không tăng sau khi bật nguồn
Bước tiếpkiểm tra mạch PFC và điều kiện lệnh PS_ON.
5
Tất cả nguồn đủ nhưng không hình
Bước tiếpxem xét các khối ngoài trình tự nguồn (T-Con, LED, firmware).
1

Sơ đồ khối và mục tiêu của việc đo trình tự nguồn

Trình tự nguồn tivi điển hình gồm các khối:
AC InputLọc nhiễu & Chỉnh lưuNguồn cấp trước (Standby)Bo xử lý (Main Board)Lệnh PS_ONKhối PFC & Nguồn chínhCác rail thứ cấp (12V, 24V...).

Mục tiêu đo kiểm là xác định quá trình khởi động dừng ở đâu: nếu dừng ở Standby, PS_ON, PFC hay các rail thứ cấp, từ đó khoanh vùng được lỗi thuộc bo nguồn hay bo chính.
Lưu ý: Ký hiệu, vị trí điểm đo và giá trị điện áp phải đối chiếu với bo mạch hoặc schematic đúng model.

2

Dụng cụ và thiết lập đo lường an toàn

  • Đồng hồ vạn năng (DMM) đo VDC, VAC, điện trở, có que đo nhọn, cách điện tốt.
  • Biến áp cách ly (bắt buộc khi can thiệp sơ cấp/PFC).
  • Mỏ hàn, điện trở tải giả (khi cần test riêng bo nguồn).
  • Làm việc trên bàn cách điện, sử dụng quy tắc một tay khi đo nóng.
  • Đảm bảo đủ ánh sáng, không để vật dẫn điện gần khu vực đo.
  • Không đo trực tiếp trên bo nguồn khi chưa xác định rõ điểm đo và ground tham chiếu.
Sơ đồ khối trình tự nguồn tivi được minh họa bằng các mũi tên và hình chữ nhật
Hình ảnh mô tả sơ đồ khối trình tự nguồn của tivi, thể hiện các bước và mối liên hệ giữa các thành phần.

Cẩn thận: Đo ở khu vực PFC hoặc sơ cấp có thể gặp điện áp lên tới 400VDC – nguy hiểm chết người. Chỉ kỹ thuật viên đủ năng lực và trang bị bảo hộ mới được thực hiện.

3

Bước 1: Đo kiểm nguồn cấp trước (Standby Voltage)

Kiểm tra nguồn Standby

  • Quan sát: Khi cắm điện, chưa bấm nút nguồn, đèn báo standby (nếu có) phải sáng.
  • Điểm đo: Chân ký hiệu STBY, 5V_STB, 3.3V_STB trên socket từ bo nguồn sang bo chính.
  • Reference Ground: Mass sườn máy hoặc vỏ cổng USB/HDMI (Cold Ground). Không dùng mass sơ cấp.
  • Điều kiện đo: Cắm điện, không bấm nút nguồn.
  • Diễn giải:
    • Có điện áp ổn định (thường 3.3V hoặc 5V): nguồn cấp trước hoạt động.
    • Không có điện áp hoặc chập chờn: lỗi ở khối nguồn cấp trước.

Lưu ý: Giá trị điện áp chỉ mang tính tham khảo, phải đối chiếu ký hiệu trên mạch.

4

Bước 2: Xác minh lệnh mở nguồn PS_ON (Power ON)

Đo tín hiệu PS_ON

  • Giả thuyết: Nếu có Standby nhưng máy không khởi động, có thể bo chính không xuất lệnh PS_ON hoặc bo nguồn không nhận lệnh.
  • Điểm đo: Chân PS_ON, PWR_ON, ON/OFF trên socket giữa bo nguồn và bo chính.
  • Reference Ground: Cold Ground.
  • Điều kiện đo:
    • Lần 1: Máy ở chế độ standby.
    • Lần 2: Ngay sau khi bấm nút nguồn.
  • Diễn giải:
    • Điện áp PS_ON thay đổi trạng thái khi bấm nút nguồn: bo chính đã ra lệnh.
    • Không đổi: Lỗi có thể ở bo chính, mắt nhận, hoặc nút bấm.

Kỹ thuật kích nguồn cưỡng bức (force on)

  • Có thể dùng điện trở nối chân STBY với PS_ON để thử riêng bo nguồn, nhưng phải xác định rõ mức logic (cao/thấp) của model.

Dừng kiểm tra: Nếu không xác định được mức logic PS_ON hoặc không có schematic, không nên kích cưỡng bức để tránh gây hỏng bo.

5

Bước 3: Kiểm tra khối nâng áp PFC và điện áp DC Bus

Đo điện áp PFC

  • Cảnh báo: Điện áp tại đây rất cao (~380–400VDC), nguy hiểm chết người.
  • Điểm đo: Hai đầu tụ lọc lớn nhất phía sơ cấp (tụ PFC).
  • Reference Ground: Chân âm (–) của chính tụ lọc đó (Hot Ground). Không dùng mass sườn máy.
  • Điều kiện đo:
    • Đo ở chế độ standby: điện áp khoảng 300–310VDC (sau chỉnh lưu).
    • Sau khi có lệnh PS_ON: điện áp tăng lên ~380–400VDC nếu PFC hoạt động.
  • Diễn giải:
    • Điện áp tăng sau PS_ON: PFC hoạt động.
    • Không tăng: Lỗi ở mạch PFC hoặc điều kiện lệnh PS_ON chưa đủ.

Dừng kiểm tra: Nếu không có biến áp cách ly hoặc không đủ kỹ năng đo sơ cấp, tuyệt đối không thực hiện phép đo này.

6

Bước 4: Đo các đường nguồn thứ cấp chính (12V, 24V…)

Đo các rail nguồn chính

  • Điểm đo: Chân ký hiệu 12V, 16V, 24V… trên socket ra tải.
  • Reference Ground: Cold Ground.
  • Điều kiện đo: Sau khi xác nhận có lệnh PS_ON.
  • Diễn giải:
    • Điện áp đúng và ổn định: trình tự nguồn hoàn tất.
    • Không có hoặc sai/chập chờn: lỗi ở khối nguồn chính (biến áp xung, diode, tụ lọc thứ cấp…).
7

Diễn giải kết quả và khoanh vùng lỗi

Nếu không có Standby

  • Lỗi chắc chắn ở bo nguồn (khối cấp trước).

Nếu có Standby, không có PS_ON

  • Lỗi chủ yếu ở bo chính (vi xử lý, ROM, mắt nhận…).

Nếu có Standby, có PS_ON, không có PFC/nguồn chính

  • Lỗi ở bo nguồn (khối PFC, IC dao động nguồn chính).

Lỗi đo thường gặp

  • Dùng sai que mass (đo PFC mà lấy mass sườn máy).
  • Que đo tiếp xúc kém, đồng hồ hết pin.
  • Đo nhầm điểm do không đối chiếu ký hiệu trên mạch.
8

Bảng mẫu ghi chú kết quả đo trình tự nguồn

Giai đoạn Điểm đo (ký hiệu) Điều kiện đo Giá trị tham khảo Kết quả đo thực tế
Standby STBY, 5V_STB, 3.3V_STB Cắm điện, chưa bật nguồn 3.3V hoặc 5V
PS_ON PS_ON, PWR_ON Bấm nút nguồn Thay đổi trạng thái
PFC Hai đầu tụ PFC Sau khi có PS_ON 380–400VDC
12V/24V 12V, 24V Sau khi có PS_ON 12V, 24V
9

Điều kiện phải dừng và an toàn

Dừng kiểm tra: Nếu không xác định được điểm đo, ground tham chiếu hoặc không có biến áp cách ly khi đo sơ cấp/PFC.
Cẩn thận: Đo nhầm mass hoặc thao tác trên bo nguồn đang cấp điện có thể gây điện giật nguy hiểm.

10

Sau bài này bạn phải phân biệt được

  • Trình tự nguồn tivi gồm các bước: Standby → PS_ON → PFC → các rail thứ cấp.
  • Cách xác định điểm dừng của quá trình khởi động qua từng phép đo.
  • Ý nghĩa từng phép đo trong khoanh vùng lỗi nguồn.
  • Điều kiện an toàn và khi nào phải dừng kiểm tra.
  • Không dùng trị số hoặc sơ đồ của model khác để áp dụng cho máy đang sửa.
11

Giải đáp thêm về đo kiểm trình tự nguồn

Có thể kích giả lệnh PS_ON để thử riêng bo nguồn không?

Có thể, bằng cách dùng điện trở nối chân STBY với PS_ON, nhưng phải xác định rõ mức logic của lệnh (cao hay thấp) theo schematic hoặc ký hiệu trên mạch. Nếu không chắc chắn, không nên thực hiện để tránh gây hỏng bo.

Tại sao điện áp PFC phải cao hơn 310VDC?

Mạch PFC (Power Factor Correction) giúp nâng điện áp DC Bus lên khoảng 380–400VDC, đồng thời điều chỉnh dòng điện tiêu thụ cùng pha với điện áp, tăng hiệu suất và ổn định nguồn cho các rail thứ cấp.

Nếu tất cả các mức nguồn đều đủ nhưng tivi vẫn không lên hình thì sao?

Khi các mức nguồn đã đủ, lỗi có thể nằm ở các khối ngoài trình tự nguồn chính như bo T-Con, dải LED nền, hoặc firmware trên bo chính. Cần kiểm tra tiếp các khối này theo cây chẩn đoán phù hợp.

12
