Bo nguồn Tivi: Đo từ standby, PFC đến nguồn thứ cấp

Bo nguồn (PSU – Power Supply Unit) là khối mạch nhận điện lưới AC, chuyển đổi thành các mức điện áp DC cung cấp cho bo xử lý, bo T-Con, đèn nền và các mạch phụ. Đặc điểm nhận dạng: thường nằm sát vị trí cắm dây nguồn AC, có tụ hóa lớn, biến áp xung, tản nhiệt cho MOSFET công suất. Cần phân biệt rõ bo nguồn với bo xử lý (mainboard) và bo T-Con, vì mỗi bo đảm nhận một vai trò riêng biệt trong hệ thống tivi. Để hiểu tổng thể cấu tạo tivi, xem thêm tại cấu tạo hệ thống tivi.

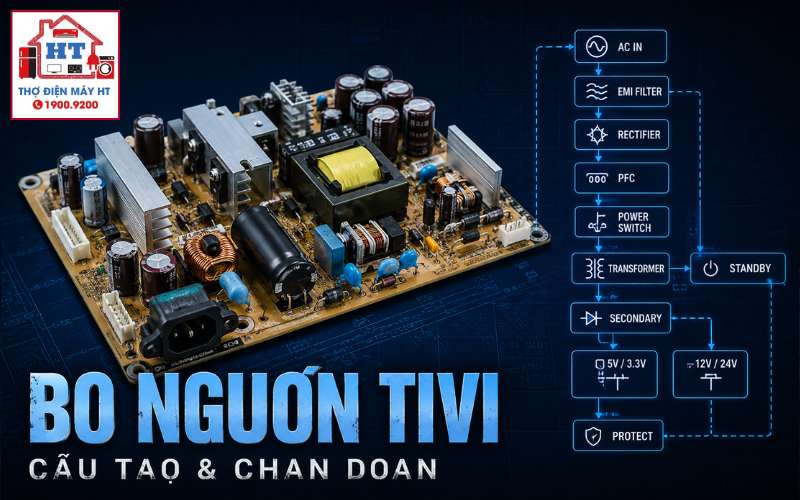

Sơ đồ khối khái niệm dưới đây giúp hình dung luồng năng lượng và các khối chức năng chính trên bo nguồn tivi:

• Lọc nhiễu EMI & Chỉnh lưu cầu → Tụ lọc chính (~300VDC)
• Khối nguồn cấp trước (Standby) → tạo điện áp chờ (3.3V/5V STB)
• Khối nâng áp PFC (chỉ hoạt động khi có PS_ON) → nâng áp lên ~400VDC
• Khối nguồn thứ cấp (chỉ hoạt động khi có PS_ON) → tạo các điện áp chính (12V, 24V…)
• Mạch hồi tiếp (Feedback) và bảo vệ (Protection)

Lưu ý: Sơ đồ này chỉ mang tính khái niệm, từng model sẽ có biến thể về số lượng rail, trị số điện áp và cách đặt tên tín hiệu.

5.2. Đo điện áp Standby

• Cắm điện, đo tại chân STB trên jack nối bo chính.
• Nếu không có điện áp standby: lỗi nằm ở khối nguồn cấp trước hoặc đầu vào.

5.3. Giả lập lệnh PS_ON

• Rút jack bo chính, dùng điện trở (khoảng 1kΩ) nối chân STB với PS_ON để kích hoạt nguồn.
• Cảnh báo: Chỉ thực hiện khi đã xác minh đúng sơ đồ chân, sai thao tác có thể gây hỏng bo.

5.4. Đo điện áp PFC và các đường nguồn thứ cấp

• Sau khi kích PS_ON, đo điện áp trên tụ lọc chính (phải tăng lên ~400VDC) và các đường nguồn ra (12V, 24V…).
• Nếu điện áp không đạt: kiểm tra mạch PFC, tải các đường nguồn hoặc mạch bảo vệ.

Tham khảo thêm quy trình đo kiểm tại đo kiểm tivi và trình tự nguồn tivi.

• Không có điện áp Standby: Lỗi ở khối nguồn cấp trước hoặc đầu vào (cầu chì, chỉnh lưu).
• Có Standby nhưng không kích được nguồn: Có thể do bo chính không xuất PSON, hoặc do mạch kích PFC/thứ cấp trên bo nguồn. Cần giả lập PSON để phân biệt.
• Kích nguồn thì điện áp sụt, nháy hoặc ngắt: Khả năng cao do chập tải ở đường nguồn thứ cấp hoặc mạch bảo vệ đang hoạt động.
• Các đường nguồn đủ nhưng tivi không khởi động: Cần kiểm tra tiếp bo chính, bo T-Con hoặc tín hiệu điều khiển.

Tham khảo thêm tại tivi không lên nguồn và tivi có đèn nguồn nhưng không khởi động.

• Luôn sử dụng biến áp cách ly khi sửa chữa bo nguồn.
• Xả tụ lọc chính (tụ 400V) trước khi thao tác trên bo.
• Phân biệt mass sơ cấp (hot GND) và mass thứ cấp (cold GND); đo sai mass có thể gây chập nổ, hỏng que đo hoặc nguy hiểm tính mạng.
• Dừng kiểm tra ngay nếu phát hiện tia lửa, khói, mùi khét hoặc không xác định được điểm đo.
• Tuyệt đối không đo điện lưới hoặc can thiệp bo nguồn khi chưa đủ năng lực và dụng cụ bảo hộ.

8.1. Tại sao điện áp trên tụ lọc chính lại cao hơn 300V?

Điện áp này tăng lên nhờ khối PFC (Power Factor Correction) khi tivi được bật, giúp ổn định nguồn cho các khối công suất lớn và giảm nhiễu trả về lưới điện.

8.2. Có thể dùng bo nguồn của model khác thay thế không?

Không nên, vì mỗi model có sơ đồ chân, trị số điện áp và dòng tải khác nhau. Thay sai bo có thể gây hỏng các khối khác hoặc không hoạt động.

8.3. Làm sao biết bo nguồn hay bo chính bị lỗi khi tivi không lên nguồn?

Đo điện áp standby và thử kích PS_ON. Nếu bo nguồn vẫn không xuất các đường nguồn chính dù đã kích đúng, khả năng cao lỗi nằm ở bo nguồn.

• Nhận dạng đúng bo nguồn, vai trò và các khối chức năng chính.
• Trình tự kiểm tra: từ nguồn standby, tín hiệu PS_ON, PFC đến các đường nguồn thứ cấp.
• Ý nghĩa của từng tín hiệu điều khiển và mạch bảo vệ.
• Khi nào phải dừng kiểm tra vì an toàn hoặc thiếu dữ liệu.
• Không kết luận bo nguồn hỏng chỉ dựa vào triệu chứng ngoài.
