Mã bo Tivi LG EAX, EBU là gì? Cách đọc để tránh nhầm Mainboard

Trên bo mạch chủ (mainboard) của tivi LG, thường xuất hiện nhiều loại mã khác nhau:

• Mã EAX: Đây là mã nhận diện thiết kế của bo mạch in (PCB code). Một mã EAX có thể được dùng cho nhiều cụm bo mạch khác nhau, tùy thuộc vào linh kiện lắp ráp và firmware nạp vào. EAX không đại diện cho toàn bộ cụm mainboard hoàn chỉnh.
• Mã Part Number (P/N, Assembly Number): Thường bắt đầu bằng EBRxxxxxx, EBTxxxxxx… Đây là mã của cả cụm bo mạch đã lắp ráp hoàn chỉnh, bao gồm PCB, linh kiện, và firmware ban đầu. Đây là mã quan trọng nhất để xác định khả năng thay thế.
• Mã EBU: Thường xuất hiện trên một số bo mạch LG, có thể là một dạng mã định danh khác cho cụm linh kiện hoặc sub-board. Tuy nhiên, ý nghĩa chính xác của mã EBU cần được xác minh thêm từ tài liệu kỹ thuật của LG.

Lưu ý: Không được khẳng định chắc chắn ý nghĩa của mã EBU nếu chưa có nguồn xác thực.

Khi kiểm tra thực tế trên bo mạch tivi LG, kỹ thuật viên cần chú ý các vị trí sau:

• Mã EAX: Thường được in trực tiếp lên lớp phủ màu xanh hoặc đen của bo mạch, nằm gần mép hoặc góc bo, dễ nhận biết bằng mắt thường.
• Part Number (EBR/EBT…): Thường nằm trên tem dán màu trắng, có thể đặt ở cạnh bo hoặc gần các cổng kết nối. Tem này thường ghi rõ cả mã part number và revision (Rev).
• Mã EBU: Nếu có, thường nằm trên tem phụ hoặc in nhỏ ở một góc bo hoặc sub-board.

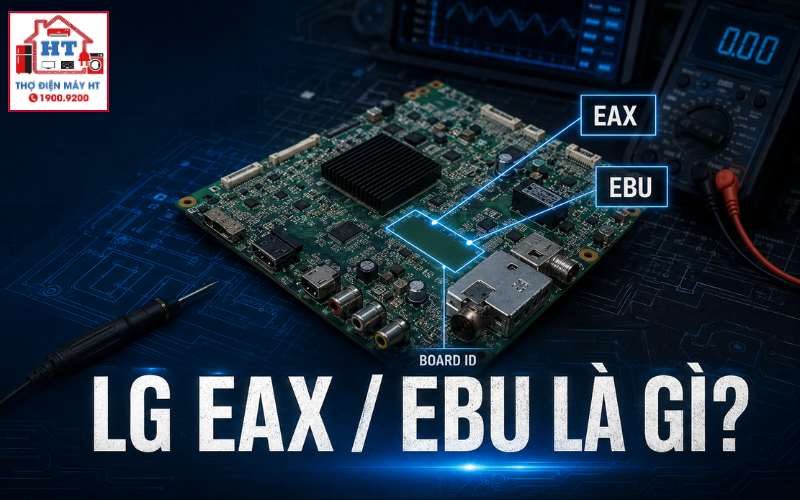

Hình minh họa dưới đây giúp nhận diện vị trí các mã trên một mainboard LG (tham khảo):

Để tìm hiểu thêm về cách xác định mã bo và chassis trên tivi, bạn có thể xem bài cách xem mã bo chassis tivi.

Việc chỉ dựa vào mã EAX để tìm bo thay thế tiềm ẩn nhiều rủi ro:

• Bo mạch trần (bare board) vs. cụm bo mạch (assembly): Cùng một mã EAX có thể được lắp ráp thành nhiều cụm mainboard khác nhau, với linh kiện, IC, tụ, cổng kết nối hoặc firmware khác nhau.
• Khác biệt linh kiện và chức năng: Hai bo cùng mã EAX nhưng khác Part Number có thể khác về số lượng cổng HDMI, có/không có Wi-Fi, hoặc khác IC điều khiển.
• Khác biệt firmware: Firmware nạp sẵn trên bo có thể chỉ tương thích với một số model tivi nhất định.
• Hậu quả khi lắp sai: Tivi có thể không lên nguồn, không nhận điều khiển, không nhận panel, hoặc lỗi chức năng.

Việc thay thế mainboard chỉ dựa vào mã EAX là không đủ căn cứ kỹ thuật và có thể gây lỗi nghiêm trọng.

Bạn có thể tham khảo thêm các nguồn tài liệu kỹ thuật tivi để hỗ trợ quá trình tra cứu.

Ngay cả khi Part Number trùng khớp, phiên bản phần cứng (Revision) hoặc firmware khác nhau vẫn có thể gây ra sự không tương thích:

• Revision (Rev): Thường được ghi trên tem part number, thể hiện sự thay đổi nhỏ trong thiết kế hoặc linh kiện. Bo mạch khác revision có thể không hoạt động đúng trên cùng một model tivi.
• Firmware: Bo mạch thay thế cần có firmware tương thích với panel và các bo mạch khác trong tivi. Nếu firmware không đúng, có thể phát sinh lỗi hình ảnh, âm thanh hoặc không nhận panel.

Kỹ thuật viên cần kiểm tra kỹ revision và firmware trước khi lắp bo thay thế.

1. EAX giống nhau là bo giống nhau: Sai. Cùng mã EAX nhưng khác Part Number hoặc revision có thể không thay thế được cho nhau.
2. Bo mạch có hình dáng và cổng kết nối giống hệt là có thể thay thế: Sai. Linh kiện ẩn và firmware có thể khác biệt, dẫn đến lỗi không tương thích.
3. Có thể dùng bo của model khác size màn hình nhưng cùng đời: Sai. Panel và các bo khác có thể không tương thích, gây lỗi nghiêm trọng.

7.1 Nếu tem Part Number bị mờ hoặc mất thì phải làm sao?

Khi tem part number bị mờ hoặc mất, kỹ thuật viên nên dựa vào model tivi để tra cứu trong cơ sở dữ liệu linh kiện hoặc tài liệu kỹ thuật chính hãng. Không nên tự ý chọn bo thay thế chỉ dựa vào mã EAX hoặc hình dáng vật lý.

7.2 Mã EAX có tác dụng gì đối với kỹ thuật viên?

Mã EAX giúp thu hẹp phạm vi tìm kiếm bo mạch, hỗ trợ nhận diện thiết kế PCB. Tuy nhiên, nó không phải yếu tố quyết định cuối cùng cho việc thay thế; luôn cần đối chiếu part number đầy đủ và model tivi.

7.3 Liệu có thể “độ” một bo mạch có mã EAX giống nhưng Part Number khác để hoạt động không?

Việc “độ” bo mạch là thao tác phức tạp, đòi hỏi kiến thức sâu về phần cứng và firmware. Không khuyến khích thực hiện nếu không có tài liệu kỹ thuật và kinh nghiệm chuyên môn, vì nguy cơ gây hỏng thiết bị là rất lớn.

• Phân biệt rõ mã EAX (PCB code) và Part Number (mã cụm bo mạch).
• Biết cách xác định vị trí và ý nghĩa của từng loại mã trên mainboard LG.
• Hiểu vì sao chỉ dựa vào mã EAX là không đủ để thay thế bo mạch.
• Nắm quy trình tra cứu bo mạch LG tương thích: Model tivi + Part Number + Revision.
• Nhận diện các hiểu lầm phổ biến và rủi ro khi xác định sai mã bo.
