Gate Driver là mạch điều khiển hàng điểm ảnh, được tích hợp trực tiếp trên panel tivi dưới dạng Chip-on-Glass (COG) hoặc Chip-on-Flex (COF). Nhiệm vụ của nó là nhận tín hiệu điều khiển từ bo T-Con để quét tuần tự từng hàng pixel, đảm bảo hình ảnh hiển thị đầy đủ. Tuy nhiên, các hiện tượng như sọc ngang hoặc mất nửa hình chỉ là dấu hiệu nghi ngờ, không thể kết luận Gate Driver hỏng nếu chưa đo kiểm kỹ thuật. Việc đo đạc trên panel tiềm ẩn rủi ro cao, chỉ dành cho kỹ thuật viên chuyên môn.
Nhận diện Gate Driver: Chip trên kính (COG) và Chip trên cáp (COF)

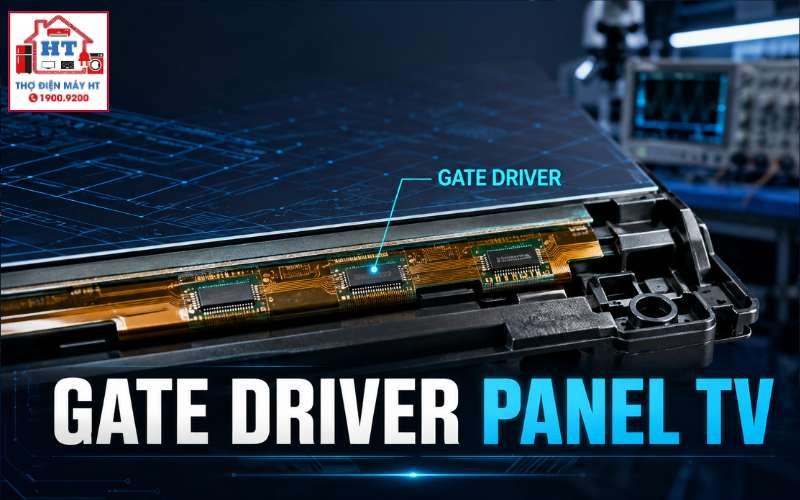

Gate Driver trên panel tivi không phải là một IC rời trên bo mạch mà được tích hợp trực tiếp vào cấu trúc panel. Có hai dạng chính: COG (Chip-on-Glass) là IC gắn trực tiếp lên tấm kính panel, còn COF (Chip-on-Flex) là IC gắn trên cáp mỏng (flex cable) nối từ bo nguồn panel vào cạnh panel. Đa số tivi hiện đại sử dụng COF, thường thấy ở các cạnh panel với các dải cáp mỏng dán sát vào kính. Đây là phần không thể tách rời, việc thay thế hoặc sửa chữa thủ công gần như không khả thi.
Vai trò của Gate Driver trong chuỗi xử lý hình ảnh
Gate Driver đóng vai trò là bộ điều khiển hàng (row driver) trong hệ thống hiển thị của tivi. Chuỗi xử lý hình ảnh cơ bản gồm:
- T-Con tạo ra các tín hiệu điều khiển (CKV, STV, VGH, VGL).
- Gate Driver nhận các tín hiệu này, lần lượt kích hoạt từng hàng pixel trên panel.
- Khi một hàng được chọn, Source Driver sẽ nạp dữ liệu màu cho từng pixel trên hàng đó.
- Quá trình này lặp lại liên tục với tốc độ cao để tạo thành một khung hình hoàn chỉnh.
Sơ đồ khối luồng tín hiệu
T-Con → Gate Driver (Row Driver) → Hàng pixel trên panel
Các tín hiệu điều khiển chính cho Gate Driver
Gate Driver cần các tín hiệu đặc biệt để hoạt động chính xác. Dưới đây là bảng giải thích chức năng các tín hiệu phổ biến:
| Tín hiệu | Chức năng |
|---|---|
| STV (Start Vertical Pulse) | Xung khởi động, báo cho Gate Driver bắt đầu quét từ hàng đầu tiên. |
| CKV / CKVB (Clock Vertical / Clock Vertical Bar) | Xung đồng bộ, điều khiển chuyển từ hàng này sang hàng tiếp theo. Thường là cặp tín hiệu ngược pha. |
| VGH (Voltage Gate High) | Điện áp mức cao, dùng để “bật” một hàng pixel. |
| VGL (Voltage Gate Low) | Điện áp mức thấp (thường âm), dùng để “tắt” một hàng pixel. |
Các tín hiệu này thường được tạo ra từ bo T-Con và truyền đến Gate Driver qua các đường cáp hoặc trực tiếp trên panel.
Biểu hiện khi Gate Driver hoặc tín hiệu liên quan gặp sự cố
Các triệu chứng thường gặp khi Gate Driver hoặc tín hiệu điều khiển có vấn đề bao gồm:
- Sọc ngang cố định hoặc chớp nháy trên màn hình.
- Một phần màn hình (trên, dưới hoặc giữa) bị đen, trắng hoặc hiển thị sai màu.
- Mất hoàn toàn hoặc méo hình ở một vùng nhất định.
Giả thuyết kỹ thuật:
- Mất tín hiệu CKV/CKVB có thể gây ra sọc ngang hoặc mất một khối hình.
- Chạm chập đường VGH/VGL có thể làm mất hình toàn bộ hoặc một phần lớn.
- Lỗi bên trong IC Gate Driver (COF/COG) khiến không chọn đúng hàng, gây sọc.
- Hở hoặc lỗi kết nối tab COF làm mất tín hiệu đến một vùng panel.
Tuy nhiên, đây chỉ là giả thuyết ban đầu, cần kiểm tra kỹ thuật để xác nhận.
Phương pháp kiểm tra kỹ thuật khối Gate Driver
5.1. Kiểm tra trực quan
5.2. Đo điện áp VGH/VGL
5.3. Đo xung CKV/STV bằng máy hiện sóng
Cẩn thận: Việc đo trên panel đang cấp điện có rủi ro gây hỏng vĩnh viễn panel, chỉ kỹ thuật viên có kinh nghiệm mới nên thực hiện.
Lỗi chẩn đoán dễ nhầm lẫn với lỗi Gate Driver
Không phải mọi trường hợp sọc ngang hay mất hình đều do Gate Driver. Một số lỗi dễ nhầm lẫn:
- Lỗi T-Con: Nếu T-Con tạo ra tín hiệu CKV, STV, VGH, VGL sai hoặc mất, triệu chứng sẽ giống lỗi Gate Driver. Cần đo tại đầu ra T-Con để phân biệt.
- Lỗi cáp LVDS/eDP: Cáp tín hiệu từ bo chính lên T-Con bị lỏng hoặc lỗi cũng gây mất/méo tín hiệu.
- Lỗi panel (cell): Chạm chập bên trong lớp panel có thể kéo sụt áp hoặc làm mất tín hiệu, gây ra triệu chứng tương tự.
Để hiểu rõ hơn về các khối này, xem thêm các bài bo T-Con tivi và panel tivi.
Giới hạn của việc can thiệp và “sửa” Gate Driver
IC Gate Driver trên panel (COG/COF) về bản chất không thể thay thế bằng phương pháp thủ công thông thường. Các thủ thuật như “cắt mạch”, “dán băng keo” chỉ là giải pháp tạm thời, rủi ro cao và có thể làm hỏng panel hoàn toàn. Khi đã xác nhận lỗi Gate Driver, giải pháp kỹ thuật thường là thay cả panel. Việc sửa chữa chỉ nên thực hiện bởi kỹ thuật viên có kinh nghiệm và thiết bị chuyên dụng.
Giải đáp các câu hỏi liên quan đến Gate Driver
Tín hiệu CKV và STV trên tivi là gì?
CKV là xung nhịp điều khiển việc chuyển từ hàng này sang hàng tiếp theo trên panel, còn STV là xung khởi động quá trình quét hàng đầu tiên. Cả hai đều rất quan trọng để Gate Driver hoạt động chính xác.
Sọc ngang màn hình có phải luôn do lỗi Gate Driver không?
Không. Sọc ngang có thể do lỗi T-Con, lỗi cáp tín hiệu hoặc lỗi bên trong panel, không thể kết luận Gate Driver hỏng nếu chưa đo kiểm kỹ thuật.
Có thể tự sửa lỗi Gate Driver tại nhà không?
Không nên. Việc này đòi hỏi thiết bị chuyên dụng như máy hiện sóng, máy hàn tab và kiến thức sâu về panel. Rủi ro làm hỏng vĩnh viễn màn hình là rất cao.
Sau bài này bạn phải phân biệt được
- Gate Driver là gì, nằm ở đâu trên panel tivi.
- Vai trò của các tín hiệu CKV, STV, VGH, VGL trong quá trình quét hàng.
- Sự khác biệt giữa quan sát triệu chứng và chẩn đoán xác nhận bằng phép đo.
- Giới hạn của việc sửa chữa và các rủi ro khi can thiệp vào panel.
