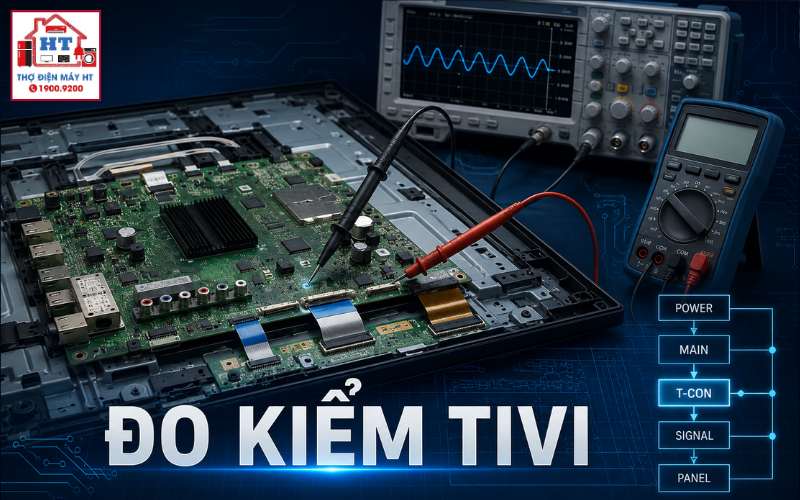

Đo kiểm Tivi: Đo ở đâu, lấy mass nào, đọc kết quả ra sao?

Đo kiểm tivi không phải là đo ngẫu nhiên để “tìm lỗi”, mà là bước xác nhận hoặc loại trừ một giả thuyết kỹ thuật dựa trên biểu hiện thực tế. Mỗi phép đo phải trả lời một câu hỏi cụ thể: nguồn này có hoạt động không, tín hiệu này có xuất hiện không? Để làm được điều này, kỹ thuật viên cần có service manual hoặc schematic đúng model để xác định điểm đo, mass tham chiếu và trị số mong muốn. Không nên áp dụng trị số hoặc điểm đo từ model khác, kể cả khi cùng hãng. Tham khảo thêm về tư duy sửa tivi tại Kỹ thuật sửa tivi.

• Đồng hồ vạn năng (DMM): Đo điện áp DC/AC, điện trở, thông mạch. Chọn DMM có CAT rating phù hợp với mức điện áp cần đo.
• Máy hiện sóng (oscilloscope): Dùng khi cần kiểm tra tín hiệu xung, tín hiệu data hoặc gợn sóng nguồn.
• Que đo cách điện, que kẹp, kim đo nhọn: Giúp tiếp xúc chính xác, hạn chế trượt que gây chập.
• Bóng đèn tải giả: Kiểm tra khả năng chịu tải của nguồn.
• Dụng cụ bảo hộ: Găng tay cách điện, kính bảo hộ, thảm cách điện.
• Tài liệu kỹ thuật: Service manual, schematic đúng model.
  Tham khảo chi tiết tại Dụng cụ đo kiểm tivi.

Kết quả đo chỉ có ý nghĩa khi gắn với trạng thái hoạt động của tivi:

• Standby (chờ): Chỉ các đường nguồn cơ bản (thường là nguồn standby) hoạt động để cấp cho vi điều khiển, mắt nhận. Đo các nguồn chính lúc này có thể ra 0V mà không phải lỗi.
• Active (hoạt động): Khi tivi nhận lệnh bật, các khối nguồn chính mới hoạt động để cấp cho bo xử lý, panel, đèn nền. Đo nguồn chính ở trạng thái này mới phản ánh đúng tình trạng mạch.
• Lưu ý: Luôn ghi nhận trạng thái tivi tại thời điểm đo để tránh diễn giải sai kết quả.

Cách xác định điểm đo

• Dựa vào ký hiệu trên bo mạch: VCC, 12V, 5V, BL_ON, DIM, PWM…
• Tra cứu schematic: Xác định vị trí test point, mass, đường tín hiệu cần đo.

Phân biệt các loại mass

• Mass nóng (Hot Ground): Thuộc phía sơ cấp bo nguồn, nối với điện lưới đã chỉnh lưu. Tuyệt đối không dùng làm mass tham chiếu khi đo ở khu vực thứ cấp.
• Mass lạnh (Cold Ground): Thuộc phía thứ cấp, cách ly với điện lưới. Là mass tham chiếu an toàn cho hầu hết phép đo ở bo xử lý, T-Con, panel.
• Mass tín hiệu (Signal Ground): Dùng cho các đường tín hiệu nhạy cảm, không phải lúc nào cũng nối trực tiếp với mass lạnh.

Một phép đo chỉ có giá trị khi so sánh với trị số và tolerance trong service manual đúng model. Không có trị số “chuẩn” cho mọi tivi.

• Kết quả bình thường: Điện áp/tín hiệu nằm trong khoảng cho phép. Có thể loại trừ khối đang kiểm tra, chuyển sang giả thuyết khác.
• Kết quả bất thường:
• Điện áp thấp: Có thể do nguồn yếu hoặc tải phía sau bị chập/nặng tải. Cần cô lập tải để xác định nguyên nhân.
• Điện áp cao: Thường do lỗi hồi tiếp (feedback) của nguồn.
• Điện áp bằng 0: Có thể do nguồn chưa cấp, chưa có lệnh mở, hoặc bảo vệ đã kích hoạt.
• Không được kết luận lỗi chỉ từ một phép đo đơn lẻ. Luôn đối chiếu với trạng thái tivi và các phép đo liên quan.

Tham khảo thêm về trình tự nguồn tivi, điện áp T-Con và BL_ON, DIM, PWM đèn nền tivi.

• Chọn sai thang đo trên DMM (DC/AC, điện trở, thông mạch).
• Que đo tiếp xúc không tốt, trượt que gây chập.
• Dùng sai mass tham chiếu (nguy hiểm nhất).
• Không xét đến trạng thái Standby/Active của tivi.
• Hiểu sai ký hiệu trên bo mạch, đo nhầm điểm.
• Đo khi tivi chưa cấp nguồn hoặc chưa có lệnh bật.
• Không kiểm tra dụng cụ đo trước khi thao tác.

• Xác định rõ khu vực nóng (sơ cấp) và lạnh (thứ cấp) trên bo nguồn trước khi cấp điện.
• Chỉ đo ở khu vực sơ cấp khi thực sự cần thiết và có đủ dụng cụ bảo hộ, DMM đạt CAT rating phù hợp.
• Luôn dùng một tay khi đo ở khu vực mass nóng để tránh dòng điện đi qua tim.
• Xả điện các tụ lớn trước khi thao tác.
• Dừng kiểm tra ngay khi không chắc chắn về mass, phát hiện mùi khét, tia lửa hoặc không có đủ kiến thức an toàn điện.
• Không hướng dẫn người không đủ năng lực kỹ thuật mở máy, đo điện lưới hoặc can thiệp khu vực nguy hiểm.

Tham khảo thêm về an toàn khi sửa đo tivi.

Có thể dùng trị số đo từ một video trên mạng cho tivi của tôi không?

Không nên. Trị số đo phụ thuộc vào model, revision bo mạch và điều kiện đo cụ thể. Luôn ưu tiên tra cứu service manual chính hãng của đúng model.

Làm thế nào để biết đâu là mass nóng và mass lạnh trên bo nguồn?

Dựa vào đường kẻ vạch, khoảng hở trên bo mạch ngăn cách hai khu vực, hoặc vị trí của biến áp xung và optocoupler. Mass nóng nằm phía trước biến áp xung, mass lạnh nằm phía sau.

Nếu không có service manual, tôi nên bắt đầu đo từ đâu?

Bắt đầu từ các phép đo cơ bản và an toàn nhất ở khu vực thứ cấp (mass lạnh), như đo nguồn standby, kiểm tra cầu chì và đi-ốt bằng phép đo nguội trước khi cấp điện.

• Đo kiểm tivi là xác nhận giả thuyết kỹ thuật, không phải đo ngẫu nhiên.
• Không có trị số “chuẩn” cho mọi model; mọi phép đo phải dựa trên tài liệu đúng model.
• Phân biệt rõ mass nóng, mass lạnh và mass tín hiệu trước khi đo.
• Kết quả đo chỉ có giá trị khi gắn với trạng thái hoạt động của tivi.
• An toàn là ưu tiên tuyệt đối; dừng kiểm tra khi không chắc chắn về mass hoặc điều kiện đo.
