Khi quạt hơi nước bật chế độ làm mát nhưng tấm làm mát không ướt, điều chắc chắn cần làm trước là kiểm tra mực nước và trạng thái phao/báo mực; tiếp là tách luồng tín hiệu (bo mạch → phần tử đóng cắt) khỏi luồng thủy lực (bơm → ống → máng). Tránh kết luận bơm hỏng nếu chưa đo điện áp tại rắc bơm hoặc kiểm tra cơ khí cánh/ống. Nguy cơ: rò nước vào khoang điện và đo sống trên bo mạch — dừng ngay nếu có rỉ/khét.
Hiểu đúng hiện tượng trước khi đo

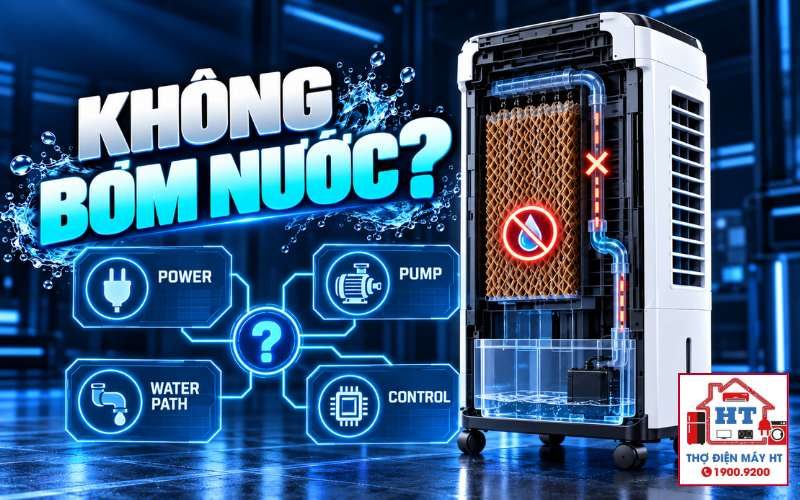

Quan sát ban đầu giúp phân loại: (1) Hệ thống báo thiếu nước (phaokích hoạt bảo vệ); (2) Bơm không nhận điện; (3) Bơm có điện nhưng không đẩy nước; (4) Bơm đẩy nước nhưng phân phối không tới tấm.
- Quan sát: đèn chế độ, âm thanh bơm, dấu vết ướt trên máng/khay, hiện tượng rò/rỉ.
- Giả thuyết: phao kẹt, dây nguồn đứt, phần tử đóng cắt (relay/triac) không hoạt động, bơm cơ bị kẹt, ống/máng tắc.
- Kiểm tra ban đầu (an toàn): kiểm tra mực nước, quan sát phao bằng mắt; nếu có ẩm hoặc rò điện, ngắt nguồn chính và dừng.
- Giới hạn kết luận: không khẳng định triac/bo/bơm hỏng khi chưa có phép đo điện áp tại rắc bơm hoặc phép đo thông mạch cuộn dây.
Bản đồ hệ thống liên quan đến triệu chứng
Mục tiêu: xác định điểm đo hợp lý (vị trí rắc bơm, tiếp điểm phao, ngõ ra phần tử đóng cắt).
Cây chẩn đoán tổng: từ biểu hiện đến nhánh kiểm tra
Nhánh A — Cảm biến mực nước và phao
4.1. Kiểm tra vị trí phao cơ học và cặn bẩn
4.2. Đo thông mạch tiếp điểm phao (ở trạng thái đầy và cạn)
Nhánh B — Bo mạch điều khiển và phần tử đóng cắt
5.1. Kiểm tra ngõ ra phần tử đóng cắt (relay/triac) — TECHNICIAN ONLY
5.2. Diễn giải kết quả đo
- Có điện áp nhưng tải không khởi động → khả năng bơm cơ học, tiếp xúc hỏng hoặc dây dẫn hỏng.
- Không có điện áp → lỗi điều khiển hoặc phần tử chấp hành (yêu cầu đo sóng kích/kiểm tra gate cho triac, chỉ bởi kỹ thuật viên).
Nhánh C — Động cơ bơm tuần hoàn và cơ cấu thủy lực
6.1. Đo kiểm cuộn dây bơm và kiểm tra vỏ cách điện
Tham khảo kỹ thuật bơm tại máy bơm quạt hơi nước.
6.2. Kiểm tra thủy lực — cánh bơm, ống dẫn, máng phân phối
Xem thêm về tấm làm mát tại tấm làm mát quạt điều hòa.
Bảng đo kiểm: đọc dữ kiện trước khi kết luận
| Hạng mục kiểm tra | Điểm đo / Vị trí | Dụng cụ & chế độ | Kết quả bình thường (miêu tả) | Kết quả lỗi & hướng xử lý |
|---|---|---|---|---|
| Phao mực nước | Tiếp điểm phao / khay chứa | Đồng hồ Ohm, quan sát cơ học (nguội) | Tiếp điểm thay đổi trạng thái khi đầy/cạn | Tiếp điểm kẹt/đứt → vệ sinh hoặc thay thế phao |
| Ngõ ra rắc bơm trên bo | Rắc bơm (khi chế độ Cool ON) | Đồng hồ điện áp AC/DC; que đo cách điện (TECHNICIAN ONLY) | Có điện áp phù hợp với định danh trên nhãn bơm | Không có điện áp → kiểm tra lệnh kích, relay/triac |
| Cuộn dây bơm | Hai đầu cuộn dây (nguội) | Đồng hồ Ohm (nguội); megger nếu cần | Thông mạch; không rò vào vỏ | Đứt/chập/rò → sửa/hoặc thay bơm |
| Thủy lực phân phối | Máng chia, ống đầu ra, tấm làm mát | Kiểm tra bằng mắt, thử bơm với thùng thử | Nước chảy đều, tấm ướt đều | Nghẹt/máng hỏng → vệ sinh, điều chỉnh, thay nếu vỡ |
Những lỗi chẩn đoán người mới rất dễ mắc
- Sai lầm: Thay bơm ngay khi tấm khô mà không kiểm tra phao. Giải pháp: luôn kiểm tra phao trước.
- Sai lầm: Nghe tiếng rung là cho rằng bơm khỏe. Giải pháp: có thể cuộn dây còn nhưng cánh bơm kẹt, cần kiểm tra cơ khí.
- Sai lầm: Đo điện áp không tải tại bo rồi kết luận bo tốt. Giải pháp: đo điện áp có tải tại rắc bơm để phân lập.
- Sai lầm: Nối tắt phao để thử bơm trên thiết bị có bình chứa nước → nguy cơ cháy bơm hoặc gây ngập mạch.
Điều kiện phải dừng chẩn đoán và an toàn
Dừng kiểm tra: Phát hiện mùi khét, khói, tia lửa, rò nước vào khoang điện, hoặc dây nguồn nứt vỏ. Ngắt nguồn chính trước mọi can thiệp.
Cẩn thận: Đo trên bo mạch khi còn cấp điện là TECHNICIAN ONLY; dùng que đo cách điện và trang bị bảo hộ. Không thử nghiệm cấp nguồn trực tiếp cho bơm khi vẫn lắp vào khay chứa.
Checklist an toàn ngắn:
- Ngắt nguồn và rút phích trước kiểm tra phao và tháo nước.
- Kiểm tra tem nhãn/nhãn bơm để biết AC/DC trước khi cấp nguồn thử ngoài.
- Khi test bơm ngoài khay, cố định thân bơm, dùng thùng thử có nối đất.
Sau bài này bạn phải phân biệt được
- Khi nào quan sát ban đầu đã đủ để chuyển hướng chẩn đoán sang cơ khí (ống/máng/cánh) hay sang điện (bo/relay/triac/bơm).
- Điểm đo quyết định: đo điện áp tại rắc bơm (có tải) phân biệt bo/bơm; đo thông mạch cuộn dây phân biệt bơm đứt/chập.
- Những thao tác an toàn tối thiểu: rút nguồn, kiểm tra rò nước, không đo ohm khi thiết bị đang cắm.
Học tiếp theo đúng đường chẩn đoán
Giải đáp kỹ thuật ngắn (gần cuối)
1. Có nên đấu tắt trực tiếp phao cảm biến để thử bơm không?
Không. Đấu tắt phao làm mất cơ chế an toàn và có thể dẫn đến bơm hoạt động khi cạn nước, gây hỏng bơm hoặc nguy cơ cháy. Nếu cần thử bơm, tháo bơm ra và thử trên thùng nước độc lập, có nối đất và cố định thân bơm — thao tác này chỉ dành cho kỹ thuật viên.
2. Vì sao bơm vẫn rung nhưng nước không lên tấm làm mát?
Tiếng rung chỉ cho thấy cuộn dây còn nhận năng lượng; nhưng có thể cánh bơm bị kẹt, tuôn trục hoặc ống/máng bị nghẹt. Kiểm tra cơ khí bơm (cánh, trục), thông ống và vệ sinh máng phân phối trước khi thay bơm.
3. Làm thế nào phân biệt bơm hỏng hay triac/relay trên bo mạch mà không tháo bo?
Đo điện áp tại rắc bơm khi lệnh làm mát bật là bước quyết định: nếu có điện áp phù hợp (theo nhãn bơm) nhưng bơm không chạy → nghi bơm cơ/điện. Nếu không có điện áp → kiểm tra tín hiệu kích vào relay/triac trên bo (phải do kỹ thuật viên đo sống bằng dụng cụ cách điện). Không khẳng định hỏng triac/relay nếu chưa có phép đo kích và tải.
