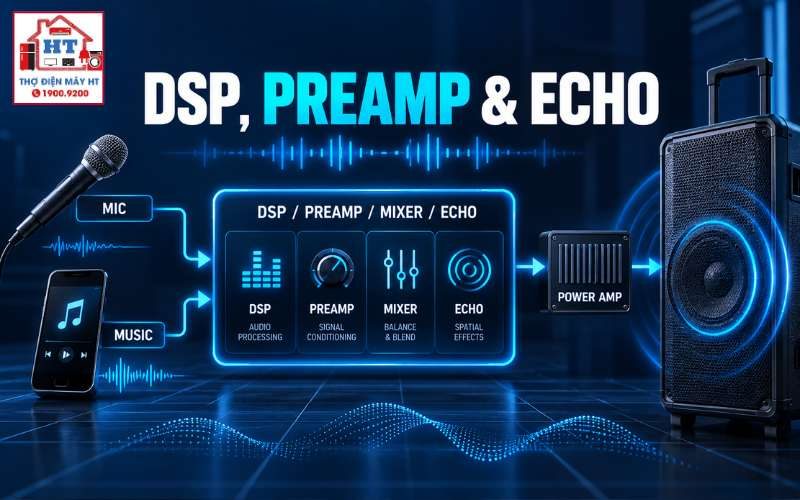

Luồng tín hiệu xử lý âm thanh trên loa kéo gồm: nguồn tín hiệu (mic/Bluetooth/aux) → tiền khuếch đại (Preamp) → bộ trộn (Mixer) → DSP/Echo (hiệu ứng) → master → mạch công suất → củ loa. Từ dữ kiện nghe thấy (mất tiếng, mất echo, méo tiếng) chỉ mới là quan sát; chẩn đoán xác nhận đòi hỏi đo mức tín hiệu ở các điểm chuyển tiếp và kiểm tra điện áp nuôi trước khi kết luận linh kiện hỏng. Trước khi mở nắp: rút nguồn, vặn nhỏ volume, và dừng nếu phát hiện mùi khét hoặc IC quá nóng. Giới hạn: không nêu pinout hay trị số chân IC cụ thể khi chưa có sơ đồ model.
Hiểu đúng hiện tượng trước khi đo
Mục tiêu: phân biệt chức năng Preamp, Mixer, DSP/Echo và không biến triệu chứng thành chẩn đoán hỏng linh kiện.
- Preamp: nâng mức tín hiệu micro hoặc đường nhạc lên mức xử lý; ảnh hưởng nhiều đến độ nhạy và nhiễu nền.
- Mixer: hòa trộn các nguồn (mic, nhạc, echo) và cung cấp Master volume.
- DSP/Echo: xử lý kỹ thuật số hoặc IC echo để tạo delay/reverb; lỗi ở đây thường khiến hiệu ứng mất trong khi tín hiệu mộc vẫn còn.
Trước khi đưa ra giả thuyết về IC hay op-amp hỏng, cần ghi lại quan sát (khi xảy ra, input đang dùng, volume, mute) và thực hiện phép đo tín hiệu từng bước.
Bản đồ hệ thống liên quan đến triệu chứng
Cây chẩn đoán tổng: từ biểu hiện đến nhánh kiểm tra
Kiểm tra chuyên sâu khối Preamp, Mixer và IC DSP/Echo
4.1 Kiểm tra nguồn cấp và tầng tiền khuếch đại (Preamp Op-amp)
4.2 Kiểm tra bộ trộn tín hiệu (Mixer) và chiết áp điều khiển
4.3 Kiểm tra khối xử lý hiệu ứng vang nhại (DSP / Echo IC)
Cẩn thận: Các phép đo tại chân IC SMD đòi hỏi que đo cách điện và mắt kính; tránh đo chập hai chân gần nhau.
Bảng đo kiểm: đọc dữ kiện trước khi kết luận
| Vị trí kiểm tra | Thiết bị & chế độ đo | Kỳ vọng (định tính) | Bất thường & ý nghĩa |
|---|---|---|---|
| Jack input (AUX/Bluetooth) | Audio probe / nguồn test / oscilloscope (AC) | Có tín hiệu âm tần có dạng sóng khi phát nhạc test | Không có tín hiệu → lỗi jack, dây, hoặc tầng tiền khuếch đại trước mixer |
| Ngõ ra Preamp (kênh mic / music) | Oscilloscope (AC) hoặc audio probe | Tín hiệu có biên dạng sạch, tỉ lệ tương ứng với âm lượng | Biến dạng/âm rất nhỏ → op-amp mất hồi tiếp, lệch phân cực hoặc mất nguồn |
| Chân IN/OUT IC Echo/DSP | Oscilloscope (AC), thay đổi chiết áp echo để quan sát | Ngõ vào có, ngõ ra có tín hiệu trễ/phản hồi khi tăng echo | Ngõ vào có nhưng ngõ ra “mộc” → lỗi IC hoặc mạch trộn hiệu ứng |
| Master trước công suất | Audio probe / oscilloscope (AC) | Tín hiệu tổng có tỉ lệ với master volume | Không có tín hiệu nhưng amp có hoạt động → lỗi đường vào amp hoặc mute |
Ghi chú đo: luôn đặt volume/power ở mức thấp khi cấp nguồn thử; dùng chung reference là mass/chassis. Khi cần trị số chính xác, tra manual model trước khi so sánh.
Những lỗi chẩn đoán người mới rất dễ mắc
- Sai lầm: Thay sò công suất ngay khi nghe tiếng méo. Giải thích: nếu chỉ nghe méo nhưng chưa đo dạng sóng trước ngõ vào amp, có thể lỗi đến từ tiền khuếch đại.
- Sai lầm: Đổ lỗi cho DSP khi người dùng tắt chế độ echo hoặc chiết áp echo bị hỏng; kiểm tra trạng thái cơ bản trước.
- Sai lầm: Nhầm nhiễu nguồn (ripple) với lỗi module Bluetooth; kiểm tra nguồn và ground trước khi thay module decoder. Tham khảo phân tích mạch công suất để tách lỗi nguồn/tiền khuếch đại: mạch công suất loa kéo.
Điều kiện phải dừng và an toàn
Dừng kiểm tra: phát hiện mùi khét, tia lửa, pin phồng, hoặc IC quá nóng. Ngắt nguồn ngay và đưa thiết bị về khu vực an toàn.
Cẩn thận: bộ cấp nguồn xung (SMPS) trong thùng loa có thành phần cao áp/điện dung; thao tác mở nắp, đo sống phải do kỹ thuật viên có kinh nghiệm thực hiện.
Quy tắc thực hành: tắt nguồn trước khi tháo bo, giữ volume ở mức thấp khi cấp nguồn thử, dùng que đo cách điện, kính bảo hộ và đảm bảo mặt làm việc khô ráo. Các phép hàn, thay IC SMD và cấp nguồn ngoài chỉ dành cho kỹ thuật viên.
Sau bài này bạn phải phân biệt được
Học tiếp theo đúng đường chẩn đoán
- Hướng dẫn dò tín hiệu chi tiết: quy trình đo signal tracing loa kéo
- Tham khảo cấu trúc Bluetooth/decoder khi nguồn âm là không dây: mạch Bluetooth/decoder loa kéo
- Nếu cần hiểu cách tách lỗi công suất: mạch công suất loa kéo
Tại sao cần đo dạng sóng trước khi thay công suất
Thay amp chỉ khi đã xác nhận tín hiệu đến chân vào amp đúng dạng; đo dạng sóng loại trừ khả năng lỗi đến từ tiền khuếch đại hoặc mạch trộn.
Giải đáp thắc mắc chuyên sâu
Làm sao thay IC Echo bằng module DSP rời mà không gây nhiễu?
Thao tác: đảm bảo module rời có cùng mức điện áp nuôi và tương thích trở kháng ngõ vào/ngõ ra; sử dụng coupling capacitor/đệm để cân bằng DC. Trước khi thay, kiểm tra rằng tín hiệu vào module rời không bị quá lớn hoặc lệch DC; việc hàn/cấy module cần kỹ thuật viên thực hiện và tắt nguồn hoàn toàn.
Tại sao mất echo nhưng micro vẫn ra loa mộc?
Giải thích: đường tín hiệu micro thường phân nhánh — một nhánh đi trực tiếp qua preamp vào mixer (mộc), nhánh khác đi vào IC echo để tạo delay trước khi trộn vào master. Nếu nhánh echo bị lỗi (IC/đường hồi tiếp), tín hiệu mộc vẫn đi qua nên micro nghe bình thường.
Làm thế nào xác định op-amp tiền khuếch đại hỏng mà không tháo IC?
Thực hiện: đo điện áp DC chân ngõ ra và kiểm tra độ lệch phân cực so với mass; đo tín hiệu AC vào và ra bằng oscilloscope hoặc audio probe. Nếu có tín hiệu vào nhưng ngõ ra bị kẹp hoặc lệch DC bất thường, đó là dấu hiệu op-amp/nguồn nuôi vấn đề. Xác nhận thêm bằng cách thay mạch hoặc đo nguồn nuôi.
Khi nào cần dừng thao tác nếu phát hiện nhiễu/ấm bất thường trên bo?
Dừng ngay nếu thấy IC hoặc tụ có mùi khét, bo đỏ nóng, pin phồng, tia lửa hoặc nguồn sụt áp mạnh; tiếp tục chỉ khi đã làm mát, cách ly nguồn và xác định nguyên nhân an toàn.
