Quạt hơi nước (quạt điều hòa) gồm ba phân hệ chính: khối tạo gió (motor, tụ, cánh quạt), khối trao đổi nhiệt-ẩm (bơm, phao, tấm làm mát) và khối điều khiển (bo mạch, bàn phím). Từ quan sát ban đầu ta chỉ nên nêu giả thuyết — mọi chẩn đoán phải dựa trên phép đo phân lập (ví dụ: đo tụ ngoài mạch, đo thông mạch cuộn motor, đo lệnh ra từ bo mạch) và tuân thủ điều kiện an toàn (rút nguồn, xả tụ, tránh can thiệp khi còn nước). Bài này trình bày kiến trúc khối, dấu hiệu lỗi, cây kiểm tra và cách diễn giải phép đo ở mức generic (không thay thế manual model cụ thể).

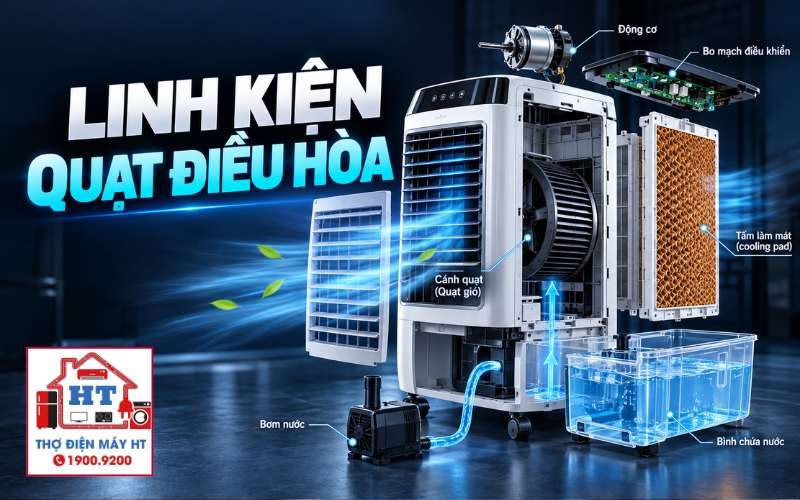

Bản đồ tổng thể các khối linh kiện trên quạt điều hòa
Quạt hơi nước tiêu chuẩn chia thành bốn khối chính: Khối nguồn/bo mạch (nguồn, MCU, triac/relay), Khối động lực khí (motor chính, tụ khởi, cánh quạt, mô-tơ đảo), Khối tuần hoàn nước (bơm chìm, phao mức, máng phân phối, tấm làm mát) và Khung/vỏ cơ khí. Mục tiêu là phân lập hư hỏng theo khối trước khi xuống từng linh kiện. Khu vực chứa nước tiếp giáp phần điện là vùng rủi ro cao — không thao tác với nguồn khi khoang nước còn mở.
Luồng vận hành khái niệm
Bo nguồn/Bo mạch → Lệnh điều khiển → Triac/Relay → Motor / Bơm
Bơm → Máng phân phối → Tấm làm mát → Lưu lượng qua cánh quạt
Phân hệ động lực và tạo luồng gió: Motor, tụ kích và cánh quạt
Khối động lực sinh ra áp suất gió cần cho trao đổi nhiệt. Motor cung cấp mô-men quay; tụ khởi (tụ ngậm) cung cấp lệch pha cần thiết cho khởi động hoặc cho các nấc tốc độ; cánh quạt (lồng sóc hoặc hướng trục) chuyển mô-men thành luồng không khí.
2.1. Motor chính và cơ cấu đảo hướng gió
2.2. Tụ ngậm khởi động
(Tham khảo chi tiết linh kiện motor tại motor quạt điều hòa và tụ tại tụ quạt hơi nước.)
Phân hệ tuần hoàn nước và bay hơi: Bơm chìm, phao cảm biến và tấm làm mát
Khối này vận chuyển nước lên tấm làm mát để hơi nước bốc hơi khi không khí thổi qua, làm giảm nhiệt độ luồng khí.
3.1. Máy bơm chìm và cảm biến mức nước
3.2. Tấm làm mát (Cooling Pad) và hệ máng chia nước
(Tham khảo máy bơm: máy bơm quạt hơi nước.)
Phân hệ điều khiển trung tâm và an toàn: Bo mạch, cảm biến và lệnh chấp hành
Bo mạch nhận lệnh từ bàn phím/IR, thực hiện xử lý và xuất lệnh đóng/ngắt tải qua triac hoặc relay. Các khối phổ biến: nguồn hạ áp, MCU, mạch lái triac/relay, đầu vào phao/IR/bàn phím.
- Kiểm tra: Đo điện áp DC ra từ nguồn bo (kỹ thuật viên) và đo điện áp/AC tại cọc ra tải khi kích hoạt chức năng.
- Vì sao: Phải phân biệt lỗi nguồn bo, lỗi mạch lái (triac/relay) và lỗi cảm biến/bàn phím.
- Nếu đạt: Nguồn DC ổn định và bo điều khiển phát lệnh ra → kiểm tra tải/đường dây.
- Nếu không đạt: Nếu không có lệnh ra khi thao tác → bo mạch có khả năng lỗi; yêu cầu đo sâu hơn hoặc thay bo.
- Điều kiện phải dừng: Một số bo mạch dùng mạch hạ áp dạng dropper không cách ly — cần cách ly nguồn và chỉ đo bởi kỹ thuật viên.
Phương pháp phân lập và đo kiểm linh kiện ngoài mạch và trên mạch
Dưới đây là các checkpoint theo thứ tự ít xâm lấn → xâm lấn hơn.
5.1. Quy trình đo kiểm độc lập linh kiện động lực
5.2. Quy trình kiểm tra cụm thủy lực
5.3. Bảng tổng hợp chẩn đoán lỗi linh kiện, phép đo và tiêu chí diễn giải
| Linh kiện | Quan sát thường gặp | Phép kiểm tra đề xuất (dụng cụ) | Diễn giải (kết quả gợi ý) |
|---|---|---|---|
| Motor chính | Im lặng/ùng/không quay hoặc quay chậm | Đo Ω cuộn (Vạn năng), quay tay kiểm tra | Thông mạch nhưng quay khó → khả năng kẹt cơ/mòn bạc; đứt cuộn → cần quấn thay |
| Tụ ngậm | Motor ì, khó khởi động, vỏ tụ phồng | Xả tụ, đo Capacitance (thang µF) | Giá trị giảm hoặc không đo được → tụ hư cần thay loại tương thích |
| Bơm chìm | Không bơm, kêu cọc cọc hoặc nóng | Thử cấp nguồn độc lập (kỹ thuật viên), kiểm tra cơ khí | Chạy khi cấp nguồn → lỗi điều khiển/phao; không chạy → bơm kẹt/đứt |
| Bo mạch | Không phản hồi lệnh, không cấp điện ra tải | Đo DC nguồn, đo AC tại đầu ra tải khi kích hoạt (kỹ thuật viên) | Không có DC → lỗi nguồn bo; có DC nhưng không có lệnh ra → lỗi MCU/mạch lái |
Tiêu chí lựa chọn linh kiện thay thế và tương thích kỹ thuật
- Motor: Đảm bảo tương thích về chiều quay, kích thước trục và công suất theo tem motor; nếu không có tem, ưu tiên tra cứu exact model.
- Tụ: Chọn đúng chủng loại (dựng cho motor), điện áp chịu đựng cao hơn hoặc bằng loại zin, và đảm bảo thông số µF theo tem. Không thay bằng tụ không đạt cách điện.
- Bơm: Thay bơm có đặc tính lưu lượng và cột áp tương đương, và chuẩn bảo vệ chống nước phù hợp.
- Bo mạch: Khi thay bo đa năng, xác định các đường tín hiệu cơ bản (dây chung, dây motor, dây bơm, dây swing) bằng đo và so sánh trước khi đấu nối.
Lưu ý: Nếu thiếu dữ liệu tem/part number thì không tự ý chọn linh kiện; ghi nhận và tra cứu model chính xác trước khi thay.
Những lỗi chẩn đoán người mới dễ mắc
- Sai lầm: Kết luận “không mát” = hỏng bơm ngay lập tức. Giải thích: Cần kiểm tra dòng khí (motor), phân phối nước và trạng thái tấm làm mát trước.
- Sai lầm: Dùng giá trị đo DC/AC ở điểm không xác định ground tham chiếu. Giải thích: Thiết lập ground/test point rõ ràng trước khi kết luận.
- Sai lầm: Thay tụ chỉ dựa trên tiếng ồn motor. Giải thích: Phải đo điện dung tụ ngoài mạch và kiểm tra cơ học cốt trục.
Điều kiện phải dừng và an toàn khi thao tác
Dừng kiểm tra: Phát hiện mùi khét, khói, tia lửa, rò nước vào phần điện hoặc dây/ổ cắm nóng. Ngắt nguồn ngay và không thao tác thêm.
Cẩn thận: Luôn xả tụ trước khi chạm vào mạch; không tháo nắp khoang nước khi thiết bị còn cắm; các phép thử cấp nguồn trực tiếp chỉ do kỹ thuật viên có thiết bị cách ly và đồ bảo hộ thực hiện.
Giải đáp các thắc mắc kỹ thuật về linh kiện quạt điều hòa
9.1. Tụ quạt điều hòa bị giảm trị số có gây hiện tượng motor nóng bất thường không?
Giải đáp: Có khả năng. Tụ giảm dung lượng làm giảm hệ số lệch pha, dẫn tới mô-men khởi động/điều khiển giảm; motor phải làm việc trong điều kiện gần stall, sinh nhiệt nhiều hơn. Tuy nhiên cần đo điện dung tụ ngoài mạch và kiểm tra nhiệt độ motor sau vận hành để xác minh trước khi kết luận thay tụ. Luôn xả tụ trước khi đo.
9.2. Có thể thay thế máy bơm nước quạt điều hòa bằng bơm có công suất lớn hơn loại cũ không?
Giải đáp: Không nên tự ý lắp bơm lớn hơn mà không xác nhận đặc tính hệ thống. Bơm lớn hơn có thể vượt quá thiết kế máng/phân phối, gây phun không đều hoặc tràn; cũng tác động tải lên hệ thống điện và bo điều khiển. Nếu cần thay đổi, so sánh lưu lượng và cột áp thực tế với yêu cầu thiết kế hoặc tra cứu model.
9.3. Vì sao đã thay bo mạch mới nhưng quạt vẫn không nhận lệnh từ bàn phím bấm?
Giải đáp: Nguyên nhân có thể do dây kết nối, công tắc bàn phím, hoặc lỗi phân phối nguồn tới bo mới (sai chân dây). Trước khi kết luận bo mới lỗi, kiểm tra điện áp nguồn vào bo, kiểm tra tín hiệu vào MCU từ bàn phím (công tắc) và kiểm tra tiếp đất/common. Việc mở bo mạch và đo trực tiếp chỉ do kỹ thuật viên có kinh nghiệm.
Sau bài này bạn phải phân biệt được
- Vị trí và vai trò của từng khối: động lực, tuần hoàn nước, điều khiển.
- Quan sát chỉ là bước khởi đầu; mọi kết luận kỹ thuật cần phép đo phân lập.
- Khi nào đo ngoài mạch (ví dụ tụ, cuộn dây) và khi nào đo trên mạch (đo lệnh triac/relay).
- Điều kiện dừng an toàn: rò điện, khói, nước vào mạch, tụ chưa xả.
- Nguyên tắc chọn linh kiện thay thế: match chức năng trước, tra cứu tem/part number khi có thể.
