Lỗi tivi có tiếng nhưng không hình là một trong những tình huống điển hình đòi hỏi kỹ thuật viên phải phân biệt rõ giữa lỗi hệ thống đèn nền và lỗi đường tín hiệu hình ảnh. Phép thử đèn pin là bước đầu tiên giúp phân nhánh chẩn đoán, nhưng để xác định chính xác nguyên nhân, cần thực hiện thêm các phép đo và kiểm tra chuyên sâu trên từng khối chức năng. Bài viết này chỉ cung cấp quy trình tổng quát, không thay thế tài liệu kỹ thuật của từng model cụ thể. Mọi thao tác bên trong máy chỉ dành cho kỹ thuật viên; tuyệt đối không đo kiểm trên bo nguồn hoặc driver LED khi chưa đủ năng lực và dụng cụ an toàn.
Hiểu đúng hiện tượng trước khi đo
Triệu chứng “tivi có tiếng không hình” cần được nhận diện chính xác trước khi tiến hành bất kỳ phép đo nào. Đầu tiên, xác định rõ màn hình hoàn toàn tối đen hay có ánh sáng nền nhưng không hiển thị nội dung. Phép thử đèn pin: tắt hết đèn phòng, dùng đèn pin rọi sát vào màn hình ở nhiều góc; nếu thấy hình ảnh mờ di chuyển theo nội dung phát, chứng tỏ panel vẫn hoạt động, chỉ đèn nền không sáng. Ngoài ra, cần quan sát đèn báo nguồn, kiểm tra tivi có phản hồi remote và các dấu hiệu bất thường khác như nháy đèn, tiếng rơ le.

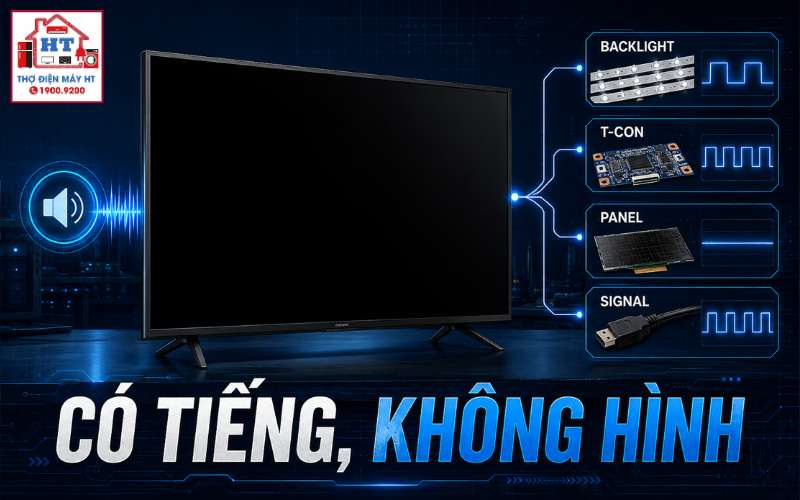

Bản đồ hệ thống liên quan đến triệu chứng
Cây chẩn đoán tổng: từ biểu hiện đến nhánh kiểm tra
Nhánh A — Chẩn đoán hệ thống đèn nền (khi thấy hình mờ)
A1. Kiểm tra tín hiệu điều khiển BL_ON/DIM từ bo chính
A2. Kiểm tra điện áp ra cho LED trên bo nguồn
A3. Kiểm tra các thanh LED
Nhánh B — Chẩn đoán đường tín hiệu hình ảnh (khi không thấy gì)
B1. Kiểm tra nguồn cấp cho bo T-Con
B2. Kiểm tra trực quan T-Con và cáp kết nối
Bảng đo kiểm: đọc dữ kiện trước khi kết luận
| Triệu chứng | Kiểm tra | Kết quả | Ý nghĩa |
|---|---|---|---|
| Có tiếng, màn hình tối | Soi đèn pin | Thấy hình mờ | Lỗi hệ thống đèn nền hoặc điều khiển |
| Có tiếng, màn hình tối | Soi đèn pin | Không thấy gì | Lỗi đường tín hiệu hình ảnh, T-Con, panel |
| Thấy hình mờ | Đo BL_ON | Có lệnh | Bo chính xuất lệnh, kiểm tra bo nguồn/LED |
| Không thấy gì | Đo nguồn T-Con | Không có áp/cầu chì đứt | Khả năng chập T-Con/panel, kiểm tra nguồn cấp |
Những lỗi chẩn đoán người mới rất dễ mắc
- Vội thay bo nguồn khi đèn nền không sáng: Có thể bo chính không xuất lệnh BL_ON, không phải bo nguồn hỏng.
- Thay bo T-Con khi cầu chì đứt mà không kiểm tra panel: Nếu panel chập, thay T-Con mới vẫn tiếp tục hỏng.
- Bỏ qua kiểm tra đèn nền khi màn hình tối: Dễ nhầm với lỗi panel, gây tốn kém không cần thiết.
Điều kiện phải dừng và an toàn
Dừng kiểm tra: Khi không có tài liệu kỹ thuật đúng model, không xác định được điểm đo an toàn, hoặc không đủ dụng cụ chuyên dụng.
Cẩn thận: Mạch driver LED và bo nguồn có điện áp cao, tụ lớn nguy hiểm; cáp FPC rất mỏng manh, panel dễ vỡ. Luôn xả tụ và ngắt nguồn hoàn toàn trước khi thao tác.
Sau bài này bạn phải phân biệt được
- Phép thử đèn pin giúp phân nhánh lỗi đèn nền và lỗi tín hiệu hình ảnh.
- Vai trò của BL_ON/DIM/PWM trong điều khiển đèn nền.
- Khi nào cần kiểm tra bo nguồn, khi nào kiểm tra T-Con, panel.
- Điều kiện phải dừng để đảm bảo an toàn và tránh hỏng hóc thêm.
Học tiếp theo đúng đường chẩn đoán
Giải đáp thêm về chẩn đoán lỗi màn hình tối
Soi đèn pin thấy hình mờ có chắc chắn là hỏng thanh LED không?
Không hoàn toàn chắc chắn. Đây là khả năng cao nhất, nhưng vẫn cần loại trừ trường hợp bo nguồn không cấp đủ điện áp hoặc bo chính không xuất đúng lệnh điều khiển đèn nền. Chỉ khi kiểm tra đủ các bước trên mới xác nhận được nguyên nhân.
Tivi không có bo T-Con rời thì chẩn đoán thế nào?
Ở các model tích hợp, T-Con nằm trên bo chính hoặc trực tiếp trên panel. Khi đó, cần tập trung đo tín hiệu trên cáp LVDS/eDP và các điểm đo trên thanh gỗ panel. Việc này đòi hỏi kỹ năng và tài liệu kỹ thuật chuyên sâu hơn, không nên tự ý thực hiện nếu chưa đủ năng lực.
