Hệ thống đèn nền tivi là thành phần quyết định khả năng hiển thị hình ảnh trên màn hình LCD, thường là nguyên nhân chính gây lỗi “có tiếng không hình”. Tuy nhiên, không thể kết luận hỏng LED hoặc driver chỉ dựa vào triệu chứng này. Để chẩn đoán chính xác, kỹ thuật viên cần kiểm tra tuần tự tín hiệu điều khiển từ bo chính (BL_ON), điện áp đầu ra của mạch LED driver, rồi mới kiểm tra trực tiếp các thanh LED. Việc can thiệp yêu cầu chuyên môn và tuân thủ an toàn điện áp cao; người không có kinh nghiệm nên dừng lại.
Nhận diện hệ thống đèn nền và các loại phổ biến

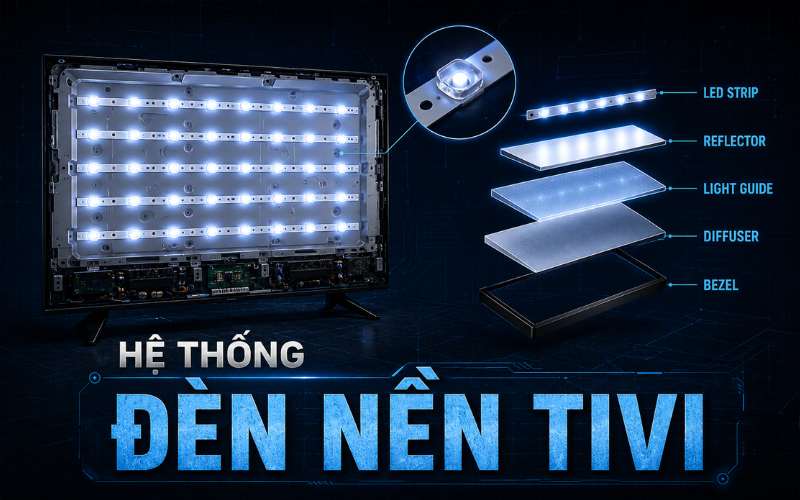

Hệ thống đèn nền tivi (backlight) là nguồn sáng phía sau tấm nền LCD, giúp hình ảnh hiển thị rõ ràng. Có hai kiến trúc chính:
| Loại đèn nền | Bố trí LED | Ưu điểm | Nhược điểm |
|---|---|---|---|
| Direct-Lit | LED trải đều phía sau tấm nền | Độ sáng đều, dễ kiểm soát vùng tối | Tivi dày hơn, giá thành cao |
| Edge-Lit | LED đặt ở viền, dẫn sáng qua tấm dẫn | Tivi mỏng, nhẹ, giá hợp lý | Dễ hở sáng, vùng sáng không đều |
Vai trò và vị trí của khối đèn nền trong Tivi
Đèn nền là hệ thống phụ trợ, nhận lệnh từ bo mạch chính để phát sáng. Khi tivi hoạt động, bo chính gửi tín hiệu BL_ON (bật đèn nền) và DIM/PWM (điều chỉnh độ sáng) đến mạch LED driver. Driver này chuyển đổi nguồn thành điện áp cao, cấp cho các thanh LED phía sau tấm nền LCD.
Sơ đồ khối nguyên lý:
Nguồn chính → Bo mạch chính → (BL_ON, DIM/PWM) → Mạch LED Driver → Thanh LED → Tấm tán sáng → LCD Panel
Xem thêm: Cấu tạo hệ thống tivi
Cấu tạo chi tiết: Thanh LED, Mạch Driver và Tín hiệu điều khiển
3.1. Các thanh LED (LED Strips)
Các thanh LED thường mắc nối tiếp thành chuỗi; chỉ một bóng đứt có thể làm cả chuỗi không sáng. Mỗi bóng LED có điện áp hoạt động đặc thù (3V, 6V…), cần xác định đúng loại khi kiểm tra hoặc thay thế.
3.2. Mạch LED Driver (Bo cao áp)
Driver là bộ nguồn xung (boost converter), tạo điện áp DC cao (có thể lên tới vài trăm volt) và ổn định dòng cấp cho chuỗi LED. Nếu phát hiện hở mạch hoặc chập, driver sẽ tự ngắt để bảo vệ.
3.3. Tín hiệu điều khiển từ bo chính
- BL_ON: Tín hiệu bật/tắt đèn nền, thường mức cao >2.5V khi tivi chạy.
- DIM/PWM: Điều chỉnh độ sáng bằng xung hoặc điện áp.
Xem chi tiết: BL_ON, DIM, PWM đèn nền tivi
Quy trình kiểm tra và phân tách lỗi hệ thống đèn nền
4.1. Bước 1: Kiểm tra tín hiệu điều khiển (BL_ON)
4.2. Bước 2: Đo điện áp đầu ra của LED Driver
Cẩn thận: Điện áp tại đây rất cao, chỉ đo khi đã xác định an toàn và có kinh nghiệm.
4.3. Bước 3: Kiểm tra trực tiếp các thanh LED
Xem thêm: Tivi có tiếng không hình
Diễn giải kết quả đo và xác định khối hư hỏng
| Kết quả đo BL_ON | Kết quả đo áp ra Driver | Kết quả test LED | Kết luận giả thuyết |
|---|---|---|---|
| Không có (0V) | Không có | Chưa cần test | Lỗi từ bo mạch chính |
| Có (>2.5V) | Không có | Chưa cần test | Lỗi mạch LED Driver |
| Có (>2.5V) | Có, nhưng chập chờn/tụt | Báo lỗi | Lỗi thanh LED (đứt/chập) |
| Có (>2.5V) | Có, ổn định | Sáng bình thường | Kiểm tra kết nối, lỗi chập chờn hoặc panel |
Lưu ý về an toàn và các lỗi chẩn đoán dễ mắc phải
6.1. An toàn là trên hết
- Luôn rút điện, xả tụ trước khi thao tác.
- Điện áp trên mạch driver có thể lên tới vài trăm volt DC.
- Tấm nền LCD rất mỏng, dễ vỡ khi tháo lắp.
6.2. Lỗi chẩn đoán sai lầm
- Kết luận hỏng LED chỉ vì màn hình tối mà không đo kiểm.
- Dùng đồng hồ vạn năng thang đo điện trở để thử LED (không đủ áp, có thể gây hỏng).
- Thay LED không đúng thông số (áp, dòng) gây lỗi lặp lại hoặc hỏng nhanh.
Sau bài này bạn phải phân biệt được
- Cấu trúc hệ thống đèn nền tivi và hai loại phổ biến (Direct-Lit, Edge-Lit).
- Vai trò của từng khối: bo chính, driver, thanh LED.
- Quy trình kiểm tra tuần tự để xác định đúng khối lỗi.
- Các điểm dừng kiểm tra vì an toàn hoặc thiếu dữ liệu.
- Sai lầm phổ biến khi chẩn đoán và cách tránh.
Giải đáp thêm về kỹ thuật đèn nền Tivi
8.1. Có thể thay một bóng LED hỏng thay vì cả thanh không?
Về lý thuyết có thể thay từng bóng, nhưng thao tác này đòi hỏi kỹ thuật cao, dụng cụ chuyên dụng và dễ gây lỗi không đồng đều về màu sắc, độ sáng. Thay cả thanh hoặc cả bộ là giải pháp ổn định nhất.
8.2. Tại sao tivi có những đốm sáng hoặc vùng sáng tối không đều?
Thường do chóa tán quang trên bóng LED bị rơi ra hoặc lắp sai vị trí, khiến ánh sáng tập trung tại một điểm thay vì khuếch tán đều trên màn hình.
8.3. Dùng máy test LED có an toàn cho bóng LED không?
Có, máy test LED chuyên dụng được thiết kế để tự động điều chỉnh điện áp và dòng phù hợp với bóng LED, an toàn hơn nhiều so với dùng nguồn ngoài hoặc đồng hồ vạn năng.
