Tivi có đèn nền nhưng không có hình là lỗi nằm trên đường truyền và xử lý tín hiệu hình ảnh, không phải do đèn nền hay nguồn sáng. Khi màn hình sáng đều nhưng không hiển thị logo, menu hoặc nội dung, cần tập trung kiểm tra từ Main board, cáp tín hiệu, bo T-Con đến panel. Bài này hướng dẫn quy trình chẩn đoán phân nhánh, chỉ dành cho kỹ thuật viên có đủ kỹ năng và dụng cụ. Không nên mở máy hoặc đo kiểm nếu thiếu sơ đồ mạch hoặc kinh nghiệm thực tế.
Hiểu đúng hiện tượng trước khi đo
Triệu chứng “tivi có đèn nền nhưng không có hình” nghĩa là màn hình vẫn sáng (backlight hoạt động), nhưng không hiển thị bất kỳ nội dung nào – kể cả logo khởi động, menu OSD hay hình ảnh từ nguồn phát. Điều này khác hoàn toàn với lỗi mất đèn nền (màn hình tối đen, chỉ nghe tiếng). Ở đây, khối nguồn và lệnh điều khiển đèn nền đã hoạt động, nhưng tín hiệu hình ảnh không tới được panel hoặc không được xử lý để hiển thị.

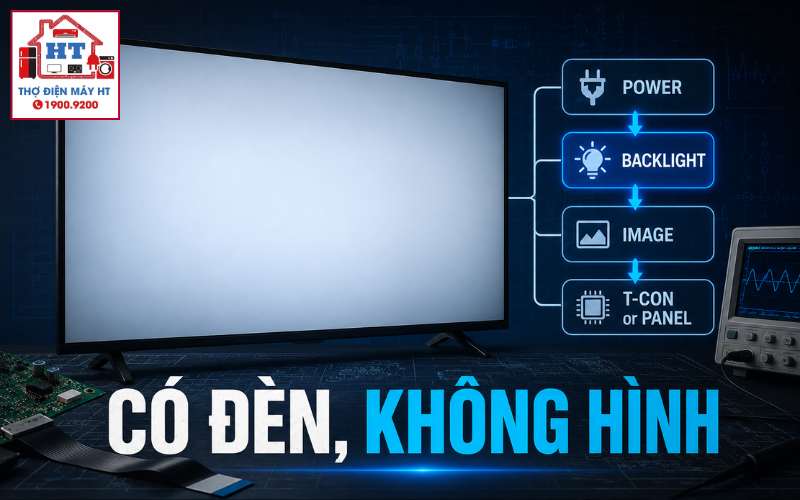

Bản đồ hệ thống liên quan đến triệu chứng
Cây chẩn đoán tổng: từ biểu hiện đến nhánh kiểm tra
Nhánh A — Kiểm tra phản hồi hệ thống và đầu vào
A1. Kiểm tra hiển thị menu OSD
Nhánh B — Chẩn đoán Main board và cáp tín hiệu
B1. Kiểm tra cáp LVDS/eDP giữa Main board và T-Con
Nhánh C — Phân tích bo T-Con và các nguồn cấp
C1. Đo kiểm nguồn trên bo T-Con (chỉ dành cho kỹ thuật viên)
Bảng đo kiểm: đọc dữ kiện trước khi kết luận
| Vị trí kiểm tra | Điều kiện đo | Kết quả cần đạt | Ý nghĩa |
|---|---|---|---|
| Cáp LVDS/eDP | Ngắt điện, kiểm tra vật lý | Không lỏng, không oxy hóa | Đảm bảo truyền tín hiệu hình ảnh |
| Nguồn VCC/VIN trên T-Con | Máy đang chạy, đo đúng điểm | Có nguồn (không ghi trị số) | T-Con được cấp điện để hoạt động |
| Các nguồn thứ cấp (AVDD, VGH, VGL) | Máy đang chạy, đo đúng điểm | Có nguồn (không ghi trị số) | Panel nhận đủ điện áp điều khiển |
Những lỗi chẩn đoán người mới rất dễ mắc
- Nhầm lẫn với lỗi mất đèn nền: Không dùng đèn pin soi nghiêng, dễ kết luận sai là lỗi đường hình.
- Vội vàng kết luận hỏng Main board: Main vẫn có thể hoạt động các phần khác, chỉ lỗi xuất hình.
- Thay T-Con nhưng lỗi không hết: Nếu panel bị chập, thay T-Con mới vẫn không giải quyết được, thậm chí gây hỏng tiếp.
Điều kiện phải dừng và an toàn
Dừng kiểm tra: Khi không xác định được điểm đo, không có sơ đồ mạch, hoặc không đủ kỹ năng an toàn.
Cẩn thận: Đo kiểm trên bo mạch đang cấp điện có nguy cơ điện giật, chập cháy. Chỉ kỹ thuật viên có kinh nghiệm mới thực hiện.
Sau bài này bạn phải phân biệt được
- Sự khác biệt giữa lỗi đèn nền và lỗi đường hình ảnh.
- Vai trò của từng khối: Main board, cáp LVDS/eDP, T-Con, panel.
- Quy trình chẩn đoán phân nhánh, không kết luận linh kiện hỏng chỉ từ triệu chứng.
- Khi nào cần dừng kiểm tra để đảm bảo an toàn.
