Hiểu đúng đường tín hiệu hình ảnh trong tivi là nền tảng để chẩn đoán chính xác các lỗi hiển thị, đặc biệt khi gặp hiện tượng mất hình, sọc, hoặc hình ảnh bất thường. Trong hầu hết các tivi LCD/LED hiện đại, tín hiệu hình ảnh được xử lý theo chuỗi: bo xử lý chính (mainboard) tạo tín hiệu số, truyền qua cáp LVDS hoặc eDP đến bo T-Con, sau đó T-Con giải mã và điều phối tín hiệu cho panel hiển thị. Bài viết này chỉ trình bày nguyên lý kiến trúc chung, không áp dụng cho mọi model hoặc hãng cụ thể. Khi kiểm tra thực tế, luôn ngắt nguồn hoàn toàn và chỉ thao tác khi đã đảm bảo an toàn điện.
Các Thành Phần Chính Trên Đường Truyền Tín Hiệu Hình Ảnh
Đường tín hiệu hình ảnh trong tivi hiện đại gồm bốn khối chức năng chính, mỗi khối đảm nhận một vai trò riêng biệt trong chuỗi xử lý và hiển thị:
- Bo xử lý (Mainboard): Nhận tín hiệu từ các nguồn vào (HDMI, AV, DVB…), giải mã và xử lý hình ảnh, sau đó xuất tín hiệu số phù hợp cho panel.
- Cáp tín hiệu (LVDS/eDP): Truyền tín hiệu số tốc độ cao từ mainboard đến bo T-Con, đảm bảo dữ liệu hình ảnh không bị nhiễu hoặc suy hao.
- Bo điều khiển thời gian (T-Con): Giải mã tín hiệu số, tạo xung điều khiển và phân phối dữ liệu đến từng driver của panel, quyết định chất lượng và độ chính xác của hình ảnh.
- Màn hình (Panel): Nhận tín hiệu điều khiển từ T-Con, chuyển đổi thành các điểm ảnh hiển thị thực tế.
Sơ Đồ Khối Tổng Quát và Vai Trò Từng Giai Đoạn

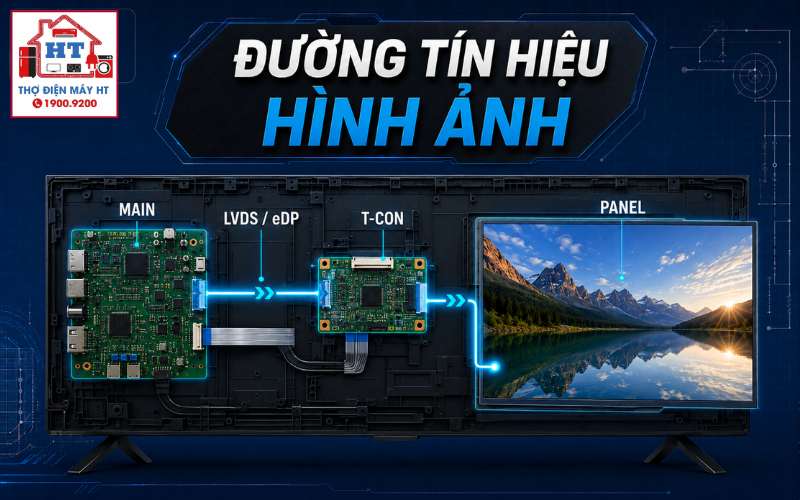

Sơ đồ khối dưới đây mô tả luồng tín hiệu hình ảnh từ đầu vào đến khi hiển thị trên panel. Đây là sơ đồ khái niệm, không phải schematic của bất kỳ hãng/model cụ thể nào.
2.1. Bo xử lý (Mainboard)
Mainboard là trung tâm xử lý tín hiệu, nhận dữ liệu từ các nguồn vào, thực hiện giải mã, xử lý hình ảnh, sau đó mã hóa tín hiệu số (theo chuẩn LVDS hoặc eDP) để truyền đi.
2.2. Cáp LVDS/eDP
Cáp LVDS (Low Voltage Differential Signaling) hoặc eDP (embedded DisplayPort) là cầu nối tốc độ cao, truyền tín hiệu số từ mainboard đến T-Con. LVDS dùng nhiều cặp dây truyền song song, eDP truyền nối tiếp dạng gói, giúp giảm số dây và tăng băng thông.
2.3. Bo T-Con (Timing Controller)
T-Con nhận tín hiệu số từ cáp, giải mã và tạo ra các xung điều khiển thời gian chính xác cho từng hàng/cột điểm ảnh trên panel. T-Con cũng có thể tích hợp các mạch sửa lỗi, cân bằng màu và điều khiển điện áp cho panel.
2.4. Panel và các Driver
Panel LCD/LED nhận tín hiệu điều khiển từ T-Con, các driver sẽ kích hoạt từng điểm ảnh để tạo ra hình ảnh cuối cùng. Chất lượng hiển thị phụ thuộc vào sự phối hợp chính xác giữa T-Con và panel.
Phân Biệt Hai Giao Thức Truyền Tín Hiệu Phổ Biến: LVDS và eDP
Việc nhận diện đúng loại cáp và giao thức truyền tín hiệu là rất quan trọng khi kiểm tra hoặc thay thế linh kiện. Dưới đây là bảng so sánh khái niệm giữa LVDS và eDP:
| Tiêu chí | LVDS | eDP |
|---|---|---|
| Nguyên lý truyền | Vi sai song song (nhiều cặp dây) | Vi sai nối tiếp dạng gói (ít dây hơn) |
| Số lượng dây dẫn | Nhiều (thường 20–30 dây) | Ít hơn (thường 5–15 dây) |
| Băng thông | Giới hạn, phù hợp Full HD trở xuống | Cao, hỗ trợ 4K, 8K |
| Ứng dụng phổ biến | Tivi đời cũ, panel Full HD | Tivi 4K, laptop, panel hiện đại |
| Mức tiêu thụ điện | Cao hơn | Thấp hơn |
Ứng Dụng Nguyên Lý Luồng Tín Hiệu vào Định Hướng Chẩn Đoán
Hiểu đúng từng khối giúp kỹ thuật viên khoanh vùng nhanh khi gặp lỗi hiển thị. Dưới đây là các nhóm triệu chứng thường gặp và hướng giả thuyết kiểm tra.
4.1. Khi nào nghi ngờ lỗi ở Bo xử lý (Mainboard)?
4.2. Dấu hiệu nào gợi ý lỗi Cáp LVDS/eDP?
4.3. Triệu chứng điển hình của lỗi T-Con
4.4. Phân biệt lỗi T-Con và lỗi Panel
Giới Hạn và Các Yếu Tố Gây Nhiễu Khi Phân Tích
- Kiến trúc từng model tivi có thể khác biệt lớn: một số model tích hợp T-Con vào panel, hoặc dùng giao thức truyền tín hiệu riêng.
- Không thể kết luận linh kiện hỏng chỉ dựa vào triệu chứng mà không đo đạc thực tế.
- Panel có thể có nhiều biến thể về driver, COF, hoặc mạch bảo vệ riêng.
- Firmware và phần mềm điều khiển cũng ảnh hưởng đến quá trình xử lý tín hiệu.
- Luôn cần tài liệu kỹ thuật chính hãng hoặc service manual đúng model để xác nhận phép đo, trị số và quy trình kiểm tra.
Giải Đáp Thêm về Đường Tín Hiệu Hình Ảnh Tivi
6.1. Có thể thay thế cáp LVDS bằng cáp eDP và ngược lại không?
Không thể thay thế trực tiếp giữa cáp LVDS và eDP vì hai giao thức này khác biệt hoàn toàn về nguyên lý truyền, cấu trúc vật lý và tín hiệu. Việc thay thế chỉ thực hiện được khi mainboard, T-Con và panel đều hỗ trợ cùng một chuẩn.
6.2. Tại sao một số tivi không có bo T-Con rời?
Ở một số model, bo T-Con được tích hợp trực tiếp vào panel nhằm giảm chi phí, tiết kiệm không gian và tăng độ tin cậy. Khi đó, việc kiểm tra hoặc thay thế T-Con sẽ phức tạp hơn và thường phải thay cả panel.
6.3. Tín hiệu âm thanh có đi chung trên cáp LVDS/eDP không?
Tín hiệu âm thanh không truyền chung trên cáp LVDS hoặc eDP giữa mainboard và T-Con/panel. Các cáp này chỉ truyền tín hiệu hình ảnh và điều khiển, còn âm thanh được xử lý và truyền theo đường riêng.
