Nguồn cấp cho bếp từ phải được xác định theo cấu hình pha (1 pha, 2 pha hoặc 3 pha), tổng tải kết nối thực tế và cài đặt giới hạn công suất trên bo điều khiển của từng model. Từ quan sát ban đầu chỉ có thể xác định phạm vi kiểm tra; mọi chẩn đoán về dây dẫn, aptomat hay bo mạch cần phép đo tại domino nguồn và kiểm tra cài đặt Power Management trong tài liệu model. Trước khi mở máy, ngắt aptomat tổng và xả tụ DC bus nếu can thiệp vào bo.
Hiểu đúng hiện tượng trước khi đo
Bếp từ có các khái niệm cần phân biệt: điện áp danh định, cấu hình pha nguồn đầu vào, tải kết nối tối đa (connected load) và mức công suất cấu hình (configured power) do bo điều khiển quản lý. Quan sát tem thông số (rating plate) và mô tả triệu chứng chỉ là dữ kiện ban đầu; chúng không đủ để kết luận nguyên nhân. Trước khi bất kỳ phép đo xâm lấn nào, cần:
1.1 Cấu hình pha nguồn cấp: phân biệt loại
- 1 pha (gia dụng) → một dây pha + trung tính.
- 2 pha (một số model châu Âu/tách pha) → yêu cầu kiểm tra cầu nối giữa các đầu vào.
- 3 pha (công nghiệp) → cấp điện theo tổng-tải khác biệt.
1.2 Mối quan hệ giữa tải kết nối và chế độ chia sẻ công suất
- Quan sát: nhãn tổng công suất khác với công suất thực tế khi nhiều vùng chạy đồng thời.
- Giả thuyết: bo điều khiển có thuật toán giới hạn để tránh quá tải mạng.
- Phép đo cần có: kiểm tra cài đặt service mode và đo điện áp/dòng dưới tải để xác minh.
Lưu ý: luôn so sánh kết quả đo với thông số trên tem/Installation Manual của model trước khi sửa đổi cài đặt.

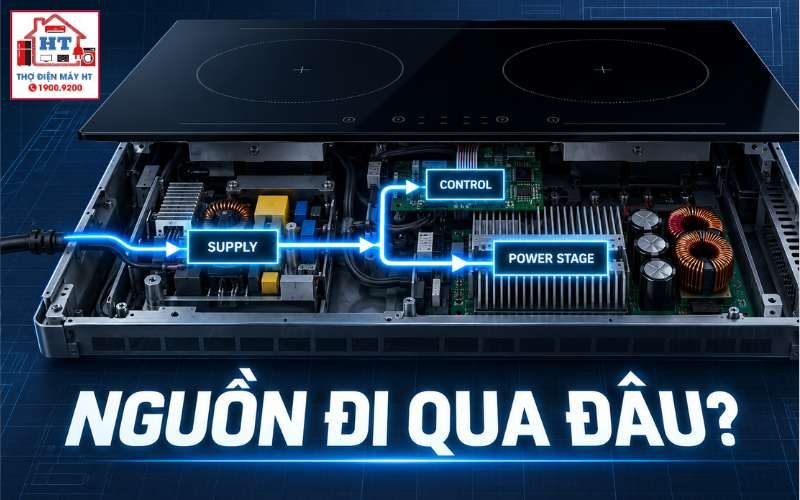

Bản đồ hệ thống liên quan đến triệu chứng
Mục tiêu: hiểu đường động lực và đường giám sát để biết vì sao cần kiểm tra từng khối.
Quan sát một lỗi công suất có thể xuất phát từ luồng động lực (thiếu nguồn, chập tầng công suất) hoặc luồng giám sát (mạch lấy mẫu báo sai, MCU bóp xung). Việc kiểm tra phải lần theo cả hai luồng để không nhầm lẫn nguyên nhân.
Cây chẩn đoán tổng: từ biểu hiện đến nhánh kiểm tra
3.1 Phân nhánh theo hiện tượng và bước an toàn
- Bắt đầu từ kiểm tra không xâm lấn (quan sát tem, kiểm tra cầu đấu, đo điện áp ngoại vi).
- Nếu dữ kiện không đủ hoặc có dấu hiệu chập cháy → dừng và gọi kỹ thuật viên chuyên trách.
Nhánh A — Kiểm tra chuyên sâu nguồn cấp và cấu hình phân phối tải
4.1 Checkpoint 1: Kiểm tra điện áp tĩnh và độ sụt áp động dưới tải
Dừng kiểm tra: nếu không có dữ liệu tem/model để đối chiếu, không sửa đổi kết nối cố định.
4.2 Checkpoint 2: Kiểm tra cân bằng pha và sơ đồ cầu đấu domino
4.3 Checkpoint 3: Kiểm tra thiết lập giới hạn công suất tổng trên bo điều khiển
Cẩn thận: can thiệp vào cài đặt chỉ thực hiện khi có manual model; thay đổi tuỳ tiện có thể gây mất an toàn hoặc mất bảo hành.
Bảng đo kiểm: đọc dữ kiện trước khi kết luận
| Cấu hình nguồn cấp | Dữ liệu tham chiếu / chú ý | Dòng điện ước tính (tham khảo) | Hiện tượng khi thiếu/đấu sai | Điểm kiểm tra trọng yếu |
|---|---|---|---|---|
| 1 pha (gia dụng) | Đối chiếu nhãn máy; kiểm tra cài đặt Power Management | Ước tính theo I = P / (U × cosφ) — tính tham khảo | Sụt áp khi nhiều vùng cùng chạy; nhảy CB | Cầu đấu domino vào, aptomat tổng, đo điện áp dưới tải |
| 2 pha (một số model) | Kiểm tra cầu nối giữa hai pha nếu yêu cầu | Phân bổ tải theo sơ đồ nối pha nhà sản xuất | Cấp điện sai có thể gây quá áp tới bo | Đối chiếu sơ đồ cầu đấu, đo cân bằng pha |
| 3 pha (công nghiệp) | Tham khảo manual model; thường yêu cầu đấu đúng L1/L2/L3 | Tải phân bố theo từng pha; kiểm tra cân bằng | Đấu nhầm có thể gây hư tầng nghịch lưu | Kiểm tra yêu cầu 3 pha của model và đo tại từng pha |
Lưu ý: Bảng trên mang tính tham chiếu; mọi phép đo cuối cùng phải đối chiếu với tem và Installation/Service Manual của model cụ thể.
Những lỗi chẩn đoán người mới rất dễ mắc
- Sai lầm: Quy đổi tổng công suất danh định thành yêu cầu dây/CB mà không kiểm tra Power Management → dẫn đến chọn giải pháp cấp điện không phù hợp.
- Sai lầm: Nhầm lẫn giữa cấu hình 2 pha dân dụng và điện 3 pha công nghiệp → có thể cấp điện sai điện áp cho bo nguồn.
- Sai lầm: Vội thay bo công suất khi bếp tự ngắt mà không đo sụt áp động tại domino → bỏ qua lỗi đường dây hoặc tiếp xúc kém.
- Sai lầm: Bỏ qua kiểm tra siết ốc tại domino → sinh nhiệt, mất kết nối ngầm và cháy điểm nối.
6.1 Nhầm lẫn giữa cấu hình 2 pha và 3 pha
Giải thích: xác nhận bằng tem và sơ đồ cầu đấu trên vỏ trước khi cấp điện; nếu không có manual, dừng và thu thập ảnh tem/model.
6.2 Đánh giá sai hiện tượng sụt áp động
Giải thích: đo điện áp chỉ ở trạng thái chờ là không đủ; cần đo khi các vùng nấu đang chịu tải cùng lúc để thấy sụt áp thực tế.
Giải đáp thắc mắc kỹ thuật về nguồn cấp và công suất bếp từ
7.1 Bếp hiển thị đủ công suất từng vùng nhưng khi bật đồng thời bị giảm do đâu?
Trả lời: Có hai hướng cần kiểm tra: (1) cài đặt Power Management trên bo điều khiển — có thể giới hạn tổng công suất; (2) sụt áp đường dây khi tải đồng thời dẫn MCU tự điều chỉnh để bảo vệ. Xác nhận bằng cách đọc tham số service mode và đo điện áp tại domino khi nhiều vùng hoạt động cùng lúc.
7.2 Làm thế nào phân biệt bếp dùng 1 pha 220V và bếp yêu cầu nguồn 3 pha?
Trả lời: Kiểm tra tem thông số và sơ đồ đấu trên thân máy hoặc nắp hộp cầu đấu; nếu không rõ, không cấp điện mà thu thập ảnh tem/model để tra cứu Installation Manual. Đừng thử nghiệm bằng cách thay đổi cầu nối trực tiếp trên thiết bị.
7.3 Vì sao không nên dùng phích cắm dân dụng cho bếp từ công suất lớn?
Trả lời: Phích cắm dân dụng thường không được thiết kế cho dòng đỉnh liên tục lớn; sử dụng phích/plugs không phù hợp có thể gây quá nhiệt, chảy vỏ phích hoặc sinh tia lửa. Đối với công suất lớn, cần kết nối cố định với đầu cọc chuyên dụng và aptomat phù hợp theo manual.
7.4 Khi nào cần cân nhắc nâng cấp từ 1 pha sang 3 pha?
Trả lời: Quyết định cần dựa trên yêu cầu công suất thực tế, sơ đồ tủ điện và hướng dẫn model; trước khi thay đổi, thu thập dữ kiện: nhãn máy, tải kết nối, aptitude mạng, và tuân thủ quy trình an toàn điện lực. Thực hiện nâng cấp chỉ khi có chứng nhận thiết kế điện phù hợp và kỹ thuật viên có thẩm quyền.
Điều kiện phải dừng và an toàn
Dừng kiểm tra: phát hiện khói, mùi khét, tia lửa, mặt kính nứt, rò điện hoặc aptomat nhảy lặp lại — ngắt nguồn, cảnh báo khu vực và gọi kỹ thuật viên.
Cẩn thận: đo trực tiếp trên đầu cọc nguồn chỉ thực hiện khi aptomat ngắt và tụ DC bus đã xả; thao tác trên bo đang cấp điện chỉ dành cho kỹ thuật viên chuyên trách.
- Trang bị đề xuất: đồng hồ vạn năng có phạm vi và CAT phù hợp, ampe kìm True RMS, găng cách điện, dụng cụ siết lực.
- Khi thiếu tem/model hoặc manual phù hợp: dừng mọi can thiệp xâm lấn và thu thập ảnh tem, mã lỗi, mô tả triệu chứng để tra cứu tài liệu.
Sau bài này bạn phải phân biệt được
- Đọc tem máy và xác định cấu hình pha trước khi cấp điện hoặc thay đổi cầu đấu.
- Phân biệt giữa tải kết nối danh định và mức công suất thực tế do bo điều khiển giới hạn.
- Thực hiện đo điện áp dưới tải để chứng minh sụt áp đường dây; không kết luận bo hỏng chỉ từ triệu chứng tự ngắt.
- Khi can thiệp vào cài đặt Power Management, luôn có tài liệu model làm căn cứ.
Học tiếp theo đúng đường chẩn đoán
Đã xác nhận: trước khi thực hiện sửa chữa xâm lấn, thu thập tem/model và dùng Installation/Service Manual của model đó làm nguồn chuẩn để quyết định bước tiếp theo.
