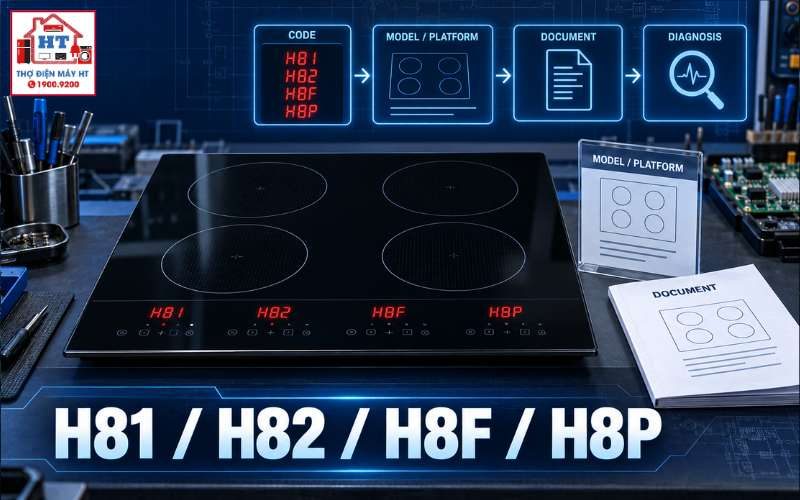

Hệ thống lỗi H81 / H82 / H8F / H8P trên bếp từ Hitachi nằm trong nhóm “communication error” — báo mất hoặc gián đoạn trao đổi dữ liệu giữa các bo mạch (bo hiển thị/điều khiển ↔ bo công suất / bo phụ trợ). Chắc chắn: cần cô lập đường truyền vật lý, nguồn phụ trợ và tầng cách ly trước khi kết luận bo hỏng. Ngay bước đầu: ngắt nguồn lưới, không chạm bo đang cấp điện; nếu có khói, mùi khét hoặc CB nhảy liên tục → dừng kiểm tra và cách ly thiết bị. Phạm vi bài: nguyên lý chẩn đoán và cây kiểm tra; không cung cấp pinout hay trị số đo model-specific — cần service manual exact model để xác nhận điểm đo.
Hiểu đúng hiện tượng trước khi đo
Quan sát: màn hình hiển thị mã H81/H82/H8F/H8P, bếp ngắt xung, có tiếng bíp. Những gì có thể khẳng định: đây là cảnh báo giao tiếp giữa các bo, không phải chẩn đoán chắc chắn về một linh kiện cụ thể. Giả thuyết hợp lý ban đầu: đường truyền tín hiệu bị đứt/ngắn, nguồn nuôi mạch giao tiếp không ổn, hoặc tầng cách ly (opto/đệm) bị mất chức năng. Dữ liệu thiếu: sơ đồ chân, trị số tham chiếu theo model — yêu cầu service manual để xác nhận các điểm đo.
Bản đồ hệ thống liên quan đến triệu chứng
Cây chẩn đoán tổng: từ biểu hiện đến nhánh kiểm tra
Mục tiêu: theo thứ tự ít xâm lấn → đo kiểm sống có bảo hộ → tháo bo khi đã loại trừ nguồn/đường truyền.
Nhánh A — Đánh giá cáp và tiếp xúc
A1. Kiểm tra giắc cáp bẹ và cơ khí
A2. Kiểm tra tiếp xúc khi bếp hoạt động (quan sát an toàn)
Nhánh B — Kiểm tra nguồn nuôi khối giao tiếp
B1. Xác minh nguồn phụ trợ tồn tại (không nêu trị số)
B2. Kiểm tra ổn định nguồn lúc tải
Nhánh C — Kiểm tra tầng cách ly quang và đệm tín hiệu
C1. Kiểm tra optocoupler / mạch cách ly
C2. Kiểm tra đệm/driver tín hiệu
Bảng đo kiểm: đọc dữ kiện trước khi kết luận
| Checkpoint | Dụng cụ | Dấu hiệu đạt | Dấu hiệu bất thường / Diễn giải |
|---|---|---|---|
| Giắc cáp & tiếp xúc | Kiểm tra trực quan, VOM (thông mạch) | Tiếp điểm chắc, thông mạch phù hợp | Oxy hóa, lỏng, đứt ngầm → kết nối không ổn định |
| Nguồn phụ trợ mạch giao tiếp | VOM/True RMS meter | Nguồn cục bộ có xuất hiện và ổn định (theo manual) | Không có nguồn hoặc sụt khi tải → lỗi nguồn/điều kiện |
| Tín hiệu TX/RX (logic) | Oscilloscope | Dạng sóng xung/chuỗi dữ liệu tương ứng khi hoạt động | Đường bị kéo cố định hoặc không có dao động → chập/linh kiện kém |
| Tầng cách ly (opto/buffer) | VOM, Oscilloscope | Đầu vào/ra phản ứng theo lệnh | Một chiều hỏng hoặc tín hiệu suy giảm → thay/kiểm tra linh kiện |
Những lỗi chẩn đoán người mới rất dễ mắc và điều kiện phải dừng
- Sai lầm: Thay bo ngay khi chỉ thấy mã lỗi mà chưa kiểm tra cáp, nguồn phụ trợ và tầng cách ly. Giải thích: nhiều trường hợp là tiếp xúc hoặc nguồn cục bộ.
- Sai lầm: Đo giữa mass sai (dùng mass công suất khi muốn mass điều khiển) → cho kết quả sai. Giải thích: phải chọn mass tham chiếu đúng vùng.
Dừng kiểm tra: Nếu có mùi khét, vết cháy, tia lửa, CB nhảy lặp lại hoặc mặt kính nứt — ngắt nguồn và không tiếp tục thao tác.
Cẩn thận: Đo bo đang cắm điện chỉ dành cho kỹ thuật viên có dụng cụ cách ly, PPE và hiểu rõ rủi ro tụ lọc/nguồn cao áp.
Sau bài này bạn phải phân biệt được
- Lỗi giao tiếp (H8x) là dấu hiệu mất thông tin giữa bo, không phải bằng chứng chắc chắn bo bị hỏng.
- Trình tự ưu tiên kiểm tra: cơ khí (cáp/giắc) → nguồn phụ trợ → tầng cách ly/opto → đo tín hiệu TX/RX → kết luận bo.
- Khi cần tài liệu model-specific: chuẩn bị ảnh tem model và sơ đồ bo để đối chiếu trước đo sâu.
Học tiếp theo đúng đường chẩn đoán
Những câu hỏi thường gặp
1. Có thể xóa mã H81/H82 bằng reset hay nhấn tổ hợp phím không?
Không khuyến nghị xem việc xóa mã bằng thao tác người dùng là giải pháp: mã H8x báo lỗi giao tiếp phần cứng/đường truyền. Nếu nguyên nhân là kết nối lỏng hoặc nguồn tạm thời, reset có thể tạm thời xóa nhưng nếu lỗi nền không được khắc phục sẽ tái xuất. Luôn xác minh đường truyền và nguồn trước khi chấp nhận bếp vận hành bình thường.
2. Tại sao lỗi xuất ngay sau khi di dời bếp hoặc thay mặt kính?
Thao tác cơ khí có thể làm lỏng cáp bẹ, kéo/đè giắc hoặc thay đổi tiếp xúc. Trước khi nghi bo hỏng, kiểm tra toàn bộ giắc cáp, chốt nhựa và đường dẫn cáp để đảm bảo không có đứt ngầm hoặc tiếp xúc kém. Việc này thường giải quyết nhiều ca báo lỗi sau lắp đặt.
3. Khi đo tín hiệu TX/RX không thấy dao động, có nhất thiết thay MCU không?
Không nên thay MCU ngay. Thiếu dao động có thể do mất nguồn phụ trợ, opto kẹt hoặc buffer bị kẹp. Thực hiện tuần tự: xác nhận nguồn cục bộ → kiểm tra tầng cách ly/opto → kiểm tra driver trước khi đưa ra quyết định thay MCU. Thay MCU chỉ khi đã có bằng chứng đo cho thấy MCU không phát/không nhận trong điều kiện nguồn và tầng trung gian khỏe.
4. Làm sao nhận biết lỗi do nhiễu từ khối công suất?
Nếu mã lỗi xuất sau vài giây hoặc khi vùng nấu chịu tải, và nếu oscilloscope cho thấy xung bất thường trên đường dữ liệu hoặc nguồn bị nhiễu đồng thời, thì nhiễu công suất là giả thuyết cần kiểm tra. Xử lý gồm tách đất/route cáp, kiểm tra shield, và kiểm tra/tăng lọc nguồn. Những thao tác này thuộc phạm vi kỹ thuật và cần đo chứng minh trước khi can thiệp phần cứng thêm.
