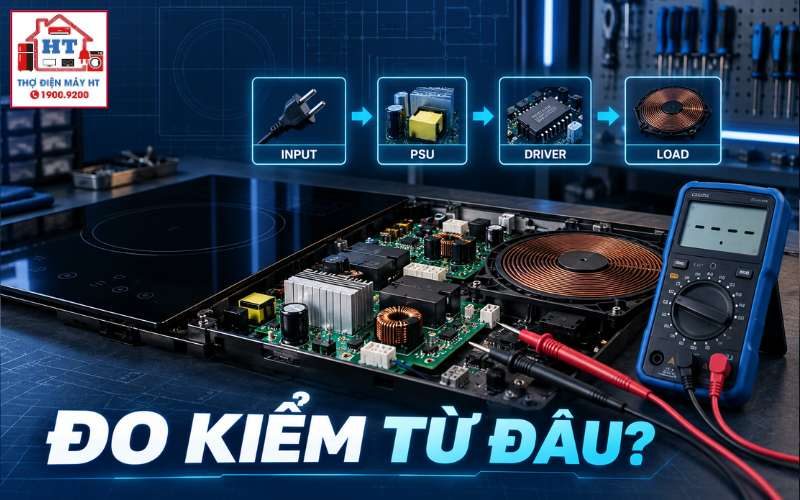

Đo kiểm bếp từ phải tách rõ hai giai đoạn: đo nguội (cold check) để xác định ngắn mạch, đứt mạch và kiểm tra linh kiện thụ động/bán dẫn khi đã xả điện; và đo nóng (hot check) để quan sát rail nguồn, tín hiệu driver và hành vi dưới tải qua tải hạn dòng. Trước khi đo, xả tụ DC Bus và dừng mọi thao tác nếu thấy tụ phồng, mùi khét hoặc cầu chì vỡ. Phạm vi bài này là khung đo theo phân vùng mạch chung — mọi trị số đặc thù phải đối chiếu service manual model tương ứng; không thể khẳng định trạng thái IGBT hoặc đồng bộ xung mà không có phép đo sống/oscilloscope.
Phạm vi model và mục tiêu đo
- Phạm vi: bếp từ dân dụng (đơn/đôi/đa vùng) với cấu trúc biến tần cộng hưởng.
- Mục tiêu cụ thể: cô lập và kiểm tra tuần tự các phân vùng: đầu vào/chỉnh lưu → DC Bus → nguồn phụ (rail MCU/driver) → driver/IGBT → mâm từ & tụ cộng hưởng → mạch hồi tiếp (dòng/áp/nhiệt).
- Giới hạn: mọi trị số tham chiếu trong bài là khung tham khảo kỹ thuật; tra cứu sơ đồ/mô tả theo model trước khi quyết định sửa/ thay.
Dụng cụ, thiết lập và bước an toàn ban đầu
2.1 Chuẩn bị dụng cụ
2.2 Thiết lập an toàn trước khi đo
Lưu ý: Các bước tháo/rò rỉ tụ, đo trong mạch công suất đang tích điện chỉ dành cho kỹ thuật viên có đào tạo.
Điều kiện nguồn và tải khi đo nóng
- Kiểm tra: Khi cần đo nóng, cấp nguồn qua tải hạn dòng (bóng đèn sợi đốt nối tiếp) hoặc biến áp cách ly.
- Vì sao: chống hiện tượng đóng tải đột ngột làm nổ IGBT hoặc gây hư mạch cộng hưởng.
- Nếu đạt: đo rail nguồn phụ, tín hiệu driver và phản ứng mâm từ dưới tải giả.
- Nếu không đạt: ngắt điện, kiểm tra cầu chì, mạch bảo vệ và tiếp tục đo nguội.
- Điều kiện phải dừng: CB nhảy lặp, khói, tia lửa hoặc âm thanh bất thường từ bo công suất.
Test point chính và reference ground (theo khối mạch)
4.1 Đầu vào và cầu Diode/chỉnh lưu
4.2 DC Bus và tụ lọc
4.3 Nguồn phụ (rail MCU/driver)
4.4 Tầng công suất IGBT và chân Gate (driver)
4.5 Mâm từ, tụ cộng hưởng và mạch đồng bộ pha
Cẩn thận: đo tụ cộng hưởng đang gắn trên mạch cho kết quả sai lệch; luôn tháo chân khi cần đo điện dung chính xác.
Giá trị tham chiếu, điều kiện đo và giới hạn diễn giải
- Nguyên tắc: mọi trị số cụ thể phải đối chiếu service manual model. Dưới đây là các tham chiếu mẫu dùng để hiểu ý nghĩa kết quả (không thay thế manual): DC Bus thường thuộc vùng công suất cao — cần xả trước phép đo; tụ cộng hưởng thường nằm trong dải thông số gần 0.2µF–0.4µF (ví dụ 0.27–0.33µF) với điện áp chịu đựng cao; NTC cảm biến nhiệt mẫu có giá trị tham chiếu ~100kΩ ở 25°C.
- Giới hạn: không gán một mức điện áp cố định (ví dụ “phải có 12V”) cho mọi model — một số model dùng 12V, một số dùng 18V cho driver/quạt.
- Diễn giải: sự vắng mặt của rail phụ chứng tỏ lỗi nguồn SMPS; điện dung tụ giảm rõ rệt hoặc rò dẫn đến khả năng quá áp tại Collector khi vận hành.
Nhánh diễn giải: bình thường vs bất thường (cây chẩn đoán tóm tắt)
- Nếu đầu vào chỉnh lưu thông mạch bình thường và DC Bus không rò: → kiểm tra nguồn phụ và MCU/driver.
- Nếu DC Bus có rò hoặc tụ khô: → tháo tụ đo điện dung; kiểm tra diode/chỉnh lưu; không cấp điện cho đến khi sửa.
- Nếu rail phụ có điện nhưng driver không kéo Gate: → đo mạch driver (ic driver/totransistor), kiểm tra lỗi tụ/điện trở kéo về.
- Nếu IGBT đo nguội bình thường nhưng nổ khi cấp điện: → khả năng tụ cộng hưởng hỏng, mâm hoặc chuỗi lấy mẫu sai lệch — cần kiểm tra mâm/tụ và đồng bộ xung.
Bảng tổng hợp các điểm đo then chốt và sai số/lỗi đo thường gặp
| Khối mạch | Trạng thái nguồn | Điểm đo & Tham chiếu | Phương pháp đo | Đánh giá kết quả (Đạt / Lỗi) |
|---|---|---|---|---|
| Đầu vào & chỉnh lưu | Ngắt điện trước đo | Hai đầu AC vào; hai cực +/− sau cầu chỉnh lưu | Ohm / Diode test (đo nguội) | Đạt: diode 1 chiều dẫn; Lỗi: dẫn cả 2 chiều hoặc ngắn |
| DC Bus & tụ lọc | Ngắt điện & xả tụ (DC Bus cao năng lượng) | Điện áp DC Bus (xả trước) và điện dung tụ (tháo 1 chân) | Đo điện dung ngoài mạch; kiểm tra rò bằng Megger nếu cần | Đạt: điện dung trong dải spec; Lỗi: rò/giảm dung lượng/ tụ phồng |
| Nguồn phụ (rail MCU/driver) | Đo nóng qua tải hạn dòng | Rail phụ so với mass nguồn phụ | Đo DC dưới tải (DMM); kiểm tra ripple bằng oscilloscope | Đạt: rail ổn định; Lỗi: mất rail hoặc sụt mạnh khi tải |
| Tầng công suất IGBT & driver | Ngắt điện/Đo nguội; đo hot kiểm tra xung Gate | C-E, G-E, tín hiệu Gate | Ohm/Diode (nguội); oscilloscope Gate/collector (kỹ thuật viên) | Đạt: G cách điện khi tắt; Lỗi: C-E ngắn, driver không kéo |
| Mâm từ & tụ cộng hưởng | Ngắt điện khi đo điện dung/đo L | R cuộn, điện dung tụ (tháo 1 chân) | LCR meter rời; đo điện dung ngoài mạch | Đạt: điện dung trong dải; Lỗi: tụ khô/rò, cuộn đứt hoặc chạm |
7.1 Những sai lầm đo thường gặp
- Sai lầm: đo tụ cộng hưởng khi vẫn gắn trên bo → kết quả sai do mạch song song.
- Sai lầm: nối que đen vào chỗ không phải reference ground dẫn đến đọc điện áp sai (mass sơ cấp khác mass thứ cấp).
- Sai lầm: dùng thang Ohm trên DMM khi các tụ chưa xả → hư dụng cụ hoặc sai phép đo.
Những thắc mắc kỹ thuật thường gặp khi đo kiểm bo mạch bếp từ
8.1 Tại sao đo kiểm tra IGBT không chập nhưng khi gắn vào cấp điện vẫn bị nổ ngay lập tức?
Nếu IGBT đo nguội cho thấy cách điện C–E bình thường, nhưng nổ khi cấp điện, giả thuyết cần kiểm tra là: tụ cộng hưởng bị giảm dung lượng hoặc rò, mâm từ có chạm/không đúng thông số, hoặc mạch lấy mẫu pha không cho driver đồng bộ đúng. Kiểm tra bằng cách đo tụ ngoài mạch, kiểm tra mâm/độ cách điện và xác minh đường lấy mẫu pha/trở phân áp trước khi thay IGBT. Luôn cấp nguồn thử qua tải hạn dòng và chỉ dành cho kỹ thuật viên.
8.2 Có thể đo tụ lọc DC Bus và tụ cộng hưởng trực tiếp trên mạch mà không cần nhả chân không?
Đo điện dung tụ chính xác thường yêu cầu nhả ít nhất một chân để loại bỏ ảnh hưởng tụ/các phần tử song song. Đo trên mạch có thể cho kết quả sai lệch do thành phần song song hoặc hồ quang, và là rủi ro nếu tụ chưa xả. Vì vậy, tháo chân một tụ cộng hưởng hoặc tụ lọc trước khi đo điện dung; thao tác này là kỹ thuật viên-only và cần xả tụ theo quy trình an toàn.
8.3 Sự khác nhau giữa điểm Mass của phần nguồn sơ cấp và Mass thứ cấp khi đo điện áp bếp từ là gì?
Mass sơ cấp (primary ground) thường liên quan đến phần AC/bridge và DC Bus; mass thứ cấp (secondary/reference) là mass sau biến áp/tách cách hoặc mass nguồn phụ cấp MCU/driver. Khi đo rail phụ hoặc tín hiệu logic, cần đặt que đen vào mass của nguồn phụ tương ứng để tránh đo sai và nguy cơ nối nhầm hot ground. Nếu thiết kế có cách ly, nối nhầm mass có thể gây hư hỏng mạch hoặc đọc giá trị sai; xác minh mass theo sơ đồ mạch model trước khi đo.
An toàn, điều kiện phải dừng và Sau bài này bạn phải hiểu được
An toàn & điều kiện phải dừng
Dừng kiểm tra: nếu phát hiện tụ phồng, mùi khét/khói, tia lửa, cầu chì chính cháy hoặc CB nhảy lặp — ngắt nguồn ngay và không tiếp tục thao tác.
Cẩn thận: mọi phép đo ở ngưỡng DC Bus hoặc mạch công suất phải do kỹ thuật viên có đào tạo thực hiện; sử dụng biến áp cách ly hoặc tải hạn dòng khi cần đo nóng; dùng PPE cách điện và que đo cách điện dài.
Sau bài này bạn phải phân biệt được
- Phân biệt rõ hai giai đoạn đo: đo nguội (kiểm tra thông mạch, điện dung, cách điện) và đo nóng (kiểm tra rail, driver, phản ứng dưới tải).
- Biết vì sao phải xả tụ và khi nào phải tháo linh kiện để đo chính xác.
- Nhận diện các checkpoint then chốt: chỉnh lưu/DC Bus, nguồn phụ, driver/IGBT, mâm & tụ cộng hưởng, cảm biến hồi tiếp.
- Hiểu giới hạn chẩn đoán khi thiếu service manual hoặc phép đo sống (ví dụ: xác định timing driver/shape waveform requires oscilloscope).
