Mã lỗi trên bếp từ Samsung là chỉ báo trạng thái do vi điều khiển phát hiện bất thường ở một khối chức năng (cảm biến nhiệt, giao tiếp, mạch lực hoặc nhận diện nồi); không tự động là bằng chứng linh kiện hỏng. Trước khi mở vỏ hoặc đo bo, xác định chính xác model trên tem đáy và thực hiện các kiểm tra ngoại vi an toàn (nguồn, nồi, vệ sinh mặt kính). Bài này giới hạn ở phương pháp khoanh vùng lỗi và phép đo chung — cần service manual đúng model để kết luận chi tiết.
Hiểu đúng hiện tượng trước khi đo
Quan sát chữ/số/đèn nhấp nháy trên bảng điều khiển là bằng chứng ban đầu; đó là dấu hiệu vi điều khiển đã phát tín hiệu lỗi theo một chỉ báo nội bộ. Trước khi đưa ra bất kỳ giả thuyết nào, cần:
- Ghi lại chính xác ký tự lỗi và điều kiện (nấu hay bật không tải).

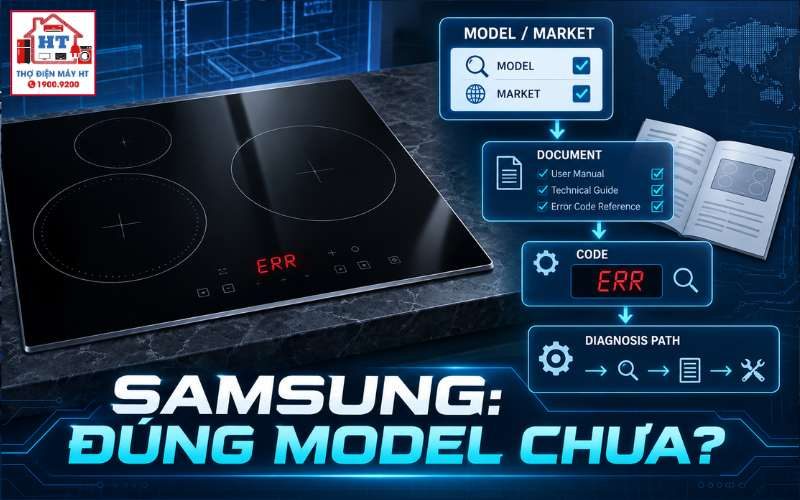

- Xác định model/serial từ tem đáy để đối chiếu service manual của model đó.
- Thực hiện các kiểm tra ngoại vi an toàn (ổ cắm, aptomat, nồi, lau khô mặt kính).
Tham khảo hướng dẫn kỹ thuật cơ bản tại kỹ thuật bếp từ.
Bản đồ hệ thống liên quan đến triệu chứng
Để biết vì sao phải kiểm tra từng khối, cần hiểu luồng chức năng chính sau:
| Khối chức năng | Nhóm lỗi | Hiện tượng cảnh báo | Hướng xử lý sơ bộ |
|---|---|---|---|
| Cảm biến nhiệt | NTC/tản nhiệt | Mã quá nhiệt; bếp tắt khi tải | Kiểm tra ngoại vi, đo liên tục cảm biến, đối chiếu với tài liệu model |
| Giao tiếp/Hiển thị | Đứt/kẹt giao tiếp | Màn hình sai ký tự, phím không phản hồi | Kiểm tra cáp/connector, nguồn thấp áp, giao tiếp giữa hai bo |
| Mạch công suất | IGBT/điện áp/dòng | Bếp không nóng, nhảy CB, mùi khét | Ngắt nguồn, xả tụ, đo rò/chập, kiểm tra quạt/tản nhiệt |
| Nhận diện nồi | Pan-detection | Bếp báo không nhận nồi hoặc tự tắt | Kiểm tra nồi, vị trí, cảm biến nhận diện; đo mạch nhận diện nếu cần |
Những biểu hiện và lỗi dễ nhầm
Trước khi mở máy, loại trừ các nguyên nhân ngoại vi:
3.1. Sai lệch do dụng cụ nấu và vị trí đặt nồi
3.2. Cảnh báo quá nhiệt do đối lưu không khí kém dưới khoang bếp
3.3. Tín hiệu bảo vệ do mặt kính ẩm hoặc nguồn điện dao động
Cây chẩn đoán tổng: từ biểu hiện đến nhánh kiểm tra
Nhánh chẩn đoán — cảm biến / giao tiếp / công suất
5.1. A1. Cảm biến nhiệt mặt kính / tản nhiệt
5.2. B1. Giao tiếp giữa bo điều khiển và bo nguồn (Display ↔ Main)
5.3. C1. Khối công suất và nhận diện nồi
Bảng đo kiểm: đọc dữ kiện trước khi kết luận
| Điểm đo / Linh kiện | Chế độ đo | Trạng thái bình thường (miêu tả) | Diễn giải trạng thái lỗi |
|---|---|---|---|
| NTC mặt kính / tản nhiệt | Đo nguội, VOM thang Ohm | Không mở mạch, không ngắn mạch | Mở mạch: cảm biến đứt; ngắn mạch: hỏng hoặc bị rò |
| Quạt làm mát | Đo trở kháng cuộn, kiểm tra quay cơ khí | Trở kháng hợp lý, quay trơn | Trở vô cực/không quay: quạt hỏng hoặc dây đứt |
| Đường nguồn thấp áp | Đo DC tại điểm ra (chế độ DC) | Ổn định, không gợn lớn | Không có hoặc sụt mạnh: lỗi nguồn cấp trước, cần manual model để trị số |
| IGBT / diode tầng công suất | Đo nguội diode/G‑C/E theo phương pháp an toàn | Không dẫn chập giữa chân | Dẫn chập: thành phần bị hỏng, cần tháo để đo kiểm ngoài mạch |
Lưu ý: mọi phép đo trên tầng công suất phải thực hiện sau khi xả tụ lọc và khi thiết bị đã cách ly khỏi nguồn lưới. Nếu thiếu service manual đúng model, không dùng trị số tuyệt đối để kết luận.
Điều kiện phải dừng và an toàn
Dừng kiểm tra: nếu có mùi khét, khói, tia lửa, mặt kính nứt hoặc aptomat nhảy liên tục — ngắt nguồn ngay và không tiếp tục đo sống.
Cẩn thận: tụ lọc trên mạch công suất có thể giữ điện áp cao ngay cả sau khi rút phích; chỉ kỹ thuật viên có dụng cụ và quy trình xả tụ mới được thao tác.
- Người dùng (Safe User): chỉ thực hiện kiểm tra ngoại vi: ổ cắm, aptomat, lau khô mặt kính, thử nồi phù hợp; không mở vỏ.
- Kỹ thuật viên: mới được mở vỏ, xả tụ, đo tầng công suất, thay linh kiện; phải có thảm cách điện, que đo bọc cách điện và kính bảo hộ.
Phân biệt giả thuyết sơ bộ và chẩn đoán xác nhận
- Giả thuyết sơ bộ: mã lỗi là chỉ báo để khoanh vùng khối — ví dụ nghi ngờ cảm biến hoặc giao tiếp nhưng chưa có phép đo độc lập.
- Chẩn đoán xác nhận: khi đã có phép đo độc lập (ví dụ cảm biến tách khỏi mạch đo hở/ngắn, nguồn thấp áp mất tại điểm ra theo manual model, hoặc thành phần công suất đo chập ngoài mạch).
- Quy tắc thao tác: luôn tách linh kiện khỏi bo để đo ngoài mạch khi cần xác minh chập/đứt; không thay bo hoặc linh kiện đắt tiền chỉ dựa vào mã lỗi.
Sau bài này bạn phải phân biệt được
- Mã lỗi là chỉ báo khối chức năng, không phải bằng chứng thay bo.
- Kiểm tra ngoại vi (nồi, mặt kính, nguồn) trước khi mở máy.
- Khi nào cần đo nguội, khi nào phải xả tụ và đo sống có kiểm soát.
- Dấu hiệu nào buộc ngừng thao tác và gọi kỹ thuật chuyên sâu.
- Thông tin cần thu thập trước khi tìm tài liệu: ảnh tem model, ảnh bảng điều khiển/ký tự lỗi, mô tả điều kiện xảy ra lỗi.
Học tiếp và những thắc mắc thường gặp
10.1. Vì sao bếp từ Samsung khởi động lại thì hết báo lỗi nhưng nấu một lúc lại bị lại?
Khi lỗi xuất hiện chỉ ở trạng thái có tải, đó là chỉ báo liên quan đến điều kiện hoạt động (nhiệt độ, sụt áp tại tải, hoặc rò tản nhiệt). Khởi động lại làm thay đổi trạng thái tạm thời; nếu lỗi tái xuất trong khi nấu, cần theo dõi điều kiện xuất hiện (công suất, thời gian) và tiến hành kiểm tra ngoại vi rồi đo cảm biến hoặc mạch công suất theo trình tự cây chẩn đoán.
10.2. Có thể áp dụng bảng mã lỗi của hãng khác cho bếp Samsung không?
Không. Mỗi hãng, thậm chí từng series model, có cách mã hóa lỗi và logic xử lý khác nhau. Áp dụng bảng mã của hãng khác có thể dẫn đến chẩn đoán sai. Luôn ưu tiên service manual đúng model hoặc thông tin kỹ thuật chính thức của Samsung cho model đó.
10.3. Kỹ thuật viên cần chuẩn bị những thông tin gì trước khi tìm tài liệu sửa chữa mã lỗi?
Chuẩn bị ảnh tem model (model code/serial), ảnh màn hình hiển thị mã lỗi, mô tả chính xác điều kiện xuất hiện (khi bật, khi nấu bao lâu, nồi loại gì), và ảnh hiện tượng (mặt kính, mùi khét, dấu cháy). Thông tin này giúp truy xuất service manual đúng model và tránh thay thế không cần thiết.
10.4. Khi nào nên cô lập bo hiển thị hay bo công suất để đo riêng?
Cô lập bo khi phép đo tại connector hoặc nguồn ra cho thấy thiếu ổn định hoặc khi mất giao tiếp giữa các bo. Trước khi cô lập, đảm bảo ngắt nguồn, chụp ảnh vị trí connector, và chỉ thao tác nếu có manual hoặc sơ đồ nối để tránh nối sai khi lắp lại.
