Motor AC Và Tụ Máy Hút Mùi: Nguyên Lý, Tải Và Chẩn Đoán

Máy hút mùi dùng motor AC một pha loại có nhiều đầu dây (thường 4–6 đầu) và thường phối hợp với một tụ ngậm rời (tham chiếu: giá trị danh định thường vài µF, điện áp định mức cao, thông tin chính xác lấy từ tem motor). Kiểm tra tem trên thân motor để lấy dữ liệu model, số cấp tốc độ và trị số tụ được ghi.

• Kiểm tra: Quan sát vị trí motor trong housing, đọc tem thông số trên thân motor.
• Vì sao: Tem xác định loại motor (PSC/động cơ tụ ngậm liên tục), số nấc tốc độ và giá trị tụ cần so sánh.
• Nếu đạt: Có tem rõ ràng → sử dụng trị số trên tem cho bước đo và chọn phụ tùng tương thích.
• Nếu không đạt: Thiếu tem hoặc tem mờ → chụp ảnh thân motor, gửi cho nhà cung cấp hoặc tra tài liệu model trước khi thay linh kiện.
• Điều kiện phải dừng: Không tháo vỏ motor khi nguồn chưa được ngắt hoàn toàn.

2.1. Cấu trúc cuộn dây và nấc tốc độ

Cuộn chính (Run) và cuộn phụ/start (và các nấc tốc độ) được lấy ra qua nhiều đầu dây; bo mạch/relay chọn nấc bằng cách cấp nguồn vào đầu dây tương ứng.

2.2. Vai trò tạo từ trường lệch pha của tụ điện

Tụ ngậm tạo lệch pha giữa dòng qua cuộn chính và cuộn phụ, sinh từ trường quay cần cho mô-men khởi động và duy trì. Khi tụ mất dung lượng hiệu dụng, mô-men giảm và động cơ có thể chỉ “gừ gừ” hoặc cần mồi tay để quay.

Bản đồ khái niệm:

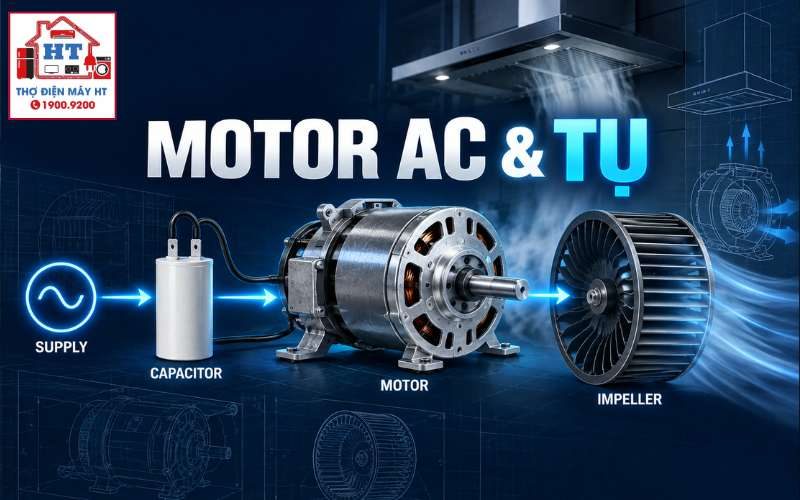

Nguồn 220VAC → Bo mạch / rơ-le tốc độ → Đầu dây nấc tốc độ → Cuộn dây (Run / Aux) ↔ Tụ ngậm → Rotor quay

Lưu ý: Tụ có thể mang điện ngay cả khi thiết bị tắt; xả tụ trước khi chạm vào chân nối.

3

Các dạng hỏng hóc (failure modes) của cụm motor AC và tụ

Hiện tượng quan sát	Giả thuyết nguyên nhân	Phép kiểm tra cần thực hiện	Ghi chú / Diễn giải
Motor gừ gừ, không tự quay; mồi tay quay được	Tụ giảm dung lượng hoặc đứt cuộn phụ	Ngắt điện, tháo tụ khỏi mạch, đo dung lượng bằng đồng hồ đo capacitance; đo thông mạch cuộn phụ	Chỉ xác nhận khi tụ được tháo và đo; quan sát bề mặt tụ phồng/nứt là dấu hiệu chắc chắn cần thay
Không chạy ở một nấc tốc độ cụ thể	Tiếp điểm relay trên bo mạch hỏng hoặc đứt phân đoạn cuộn dây tương ứng	Đo điện áp AC tại giắc đầu ra bo mạch khi bật nấc; đo điện trở cuộn dây tương ứng	Nếu bo phát điện áp đúng nhưng motor không quay → kiểm tra motor/tụ; nếu bo không phát điện áp → ưu tiên kiểm tra bo
Tiếng rít, rung giật, motor nóng	Bạc đạn mòn, kẹt cánh/quạt lệch tâm	Kiểm tra cơ khí: quay tay trục, kiểm tra khe hở, kiểm tra cân bằng cánh	Hư hỏng cơ học có thể gây quá tải điện; tách cơ khí trước khi đo điện tiếp
Nhảy aptomat / mùi khét khi bật motor	Chập cuộn dây stator ra vỏ hoặc tụ chập	Đo cách điện giữa cuộn dây và vỏ bằng megger; kiểm tra tụ bị rò	Phát hiện rò/chập là Điều kiện phải dừng: ngắt nguồn, không lắp chạy thử

4

Quy trình đo kiểm nguội (thiết bị đã ngắt nguồn)

4.1. Kiểm tra cơ học trục quay và khe hở rotor–stator

Kiểm tra: Dùng tay quay nhẹ trục, lắc theo trục và hướng kính.

Vì sao kiểm tra: Loại trừ kẹt cơ làm nhầm là sự cố điện.

Nếu đạt: Trục quay mượt, không rơ → tiếp phần đo điện.

Nếu không đạt: Trục bó cứng hoặc rít → tháo motor/kiểm tra bạc đạn, thay hoặc bảo dưỡng cơ khí.

Điều kiện phải dừng: Phát hiện mảnh vỡ, cánh quạt nứt → không cho vận hành.

• Kiểm tra: Cấp nguồn, bấm từng nấc tốc độ, đo điện áp AC đầu ra tại giắc cắm bo mạch về dây chung/neutral.
• Vì sao kiểm tra: Xác định bo mạch có xuất điện áp cho từng nấc hay không; tách lỗi thuộc bo hay thuộc motor/tụ.
• Nếu đạt (bo có điện áp tương ứng cho nấc) nhưng motor không quay: Ưu tiên kiểm tra tụ, dây nối và cuộn dây motor.
• Nếu không đạt (bo không xuất điện áp cho nấc): Kiểm tra rơ-le/tiếp điểm trên bo, mạch kích rơ-le và nguồn cung cấp bo mạch.
• Điều kiện phải dừng: Ngay lập tức ngắt nguồn nếu xuất hiện mùi khét, khói, tia lửa hoặc sụt áp lớn.

• Nguyên tắc thay tụ:
• Dùng tụ có dung lượng bằng trị số danh định trên tem motor; dung sai nhỏ (tham chiếu kỹ thuật) — không tự ý tăng đáng kể.
• Điện áp định mức của tụ phải bằng hoặc cao hơn hàng nguyên bản (chọn loại chuyên dụng cho motor, có lớp chịu điện áp AC).
• Nguyên tắc thay motor:
• Đảm bảo trục, chiều dài, đường kính trục, chiều quay (CW/CCW) và số nấc tốc độ tương thích cơ học và điện.
• Kiểm tra sơ đồ dây của motor mới trước khi lắp; màu dây có thể khác, sử dụng tem/sơ đồ đi kèm motor mới.
• Ghi chú: Việc thay tụ/motor chỉ tiến hành khi đã xác minh bằng phép đo phù hợp và chấp nhận rủi ro.

• Phân định đối tượng:
• Người dùng: Chỉ thực hiện các kiểm tra an toàn ngoài (kiểm tra phích cắm, công tắc, vệ sinh lọc). Tuyệt đối không tháo khoang motor hoặc đo mạch có điện.
• Kỹ thuật viên: Thực hiện đo nguội/đo động với đồ bảo hộ, que đo cách điện, găng tay cách điện và thiết bị đo chuẩn.
• Điều kiện dừng bắt buộc:
• Xuất hiện mùi khét, khói, tia lửa hoặc aptomat thường xuyên nhảy khi bật motor.
• Phát hiện rò/chập cuộn dây ra vỏ hoặc vết cháy trên stator.
• Trục motor bị rơ lắc nghiêm trọng, rotor chạm stator.
• Thiết bị cần thiết: Đồng hồ đo điện trở/đo tụ/đo ACV an toàn, megger khi cần, điện trở xả tụ, găng tay cách điện.

8.1 Vì sao máy hút mùi chỉ gừ gừ và nóng dần lên nhưng không chịu quay?

Hiện tượng này là một quan sát; giả thuyết phổ biến gồm tụ suy giảm dung lượng khiến mất lệch pha hoặc kẹt cơ khiến rotor không khởi động. Để xác nhận, cần tháo và đo dung lượng tụ (khi đã xả) và kiểm tra cơ học trục. Nếu tụ đo thấp so với trị số danh định ⇒ giả thuyết tụ; nếu cơ học không trơn ⇒ giả thuyết cơ học.

8.2 Có thể thay tụ có trị số uF lớn hơn để quạt quay mạnh hơn không?

Tăng dung lượng vượt trị số danh định là hành động rủi ro: nó làm tăng dòng qua cuộn phụ, gây quá nhiệt và có thể làm cháy cuộn stato nhanh hơn. Quy tắc kỹ thuật là thay tụ bằng trị số danh định hoặc đúng thông số trên tem/motor.

8.3 Dấu hiệu nào cho thấy hỏng rơ-le trên bo mạch chứ không phải do motor?

Nếu đo tại giắc ra của bo mạch và thấy thiếu điện áp AC trên một nấc trong khi các nấc khác có điện → nghi ngờ rơ-le/tiếp điểm bo. Ngược lại, nếu bo mạch xuất điện áp đúng cho tất cả nấc nhưng motor không phản ứng → lỗi phía motor/tụ hoặc kết nối dẫn.

• Quan sát (ví dụ: “gừ gừ”, “không quay”) khác với chẩn đoán; chỉ ra được phép đo cần thiết để xác minh.
• Khi nào cần kiểm tra cơ khí trước khi đo điện (kẹp cơ có thể gây quá tải điện).
• Làm thế nào để tách lỗi bo mạch (đo điện áp đầu ra) khỏi lỗi motor/tụ (đo dung lượng và điện trở cuộn).

• Cấu tạo & nguyên lý máy hút mùi
• Bo nguồn và rơ-le điều khiển máy hút mùi
• Kiểm tra bạc đạn và rung cánh quạt
• Phân tích tiếng ồn và rung máy hút mùi

• Sai lầm: Kết luận tụ hỏng chỉ vì motor gừ gừ. Giải thích: cần đo dung lượng tụ tách mạch và kiểm tra cơ học để xác minh.
• Sai lầm: Thử nối tạm tụ có điện áp hay dung lượng không phù hợp. Giải thích: dễ gây cháy cuộn dây hoặc hỏng tụ mới.
• Sai lầm: Đo điện trở cuộn dây khi tụ vẫn nối trên mạch; phải tách tụ/mạch để tránh đo sai.

1. Khi nào phải tháo tụ khỏi mạch để đo?

Tháo tụ khỏi mạch mỗi khi đo dung lượng để tránh đo sai do các thành phần khác trong mạch song song; luôn xả tụ trước khi thao tác.

2. Có thể sửa rơ-le trên bo hay phải thay bo nguyên vỉ?

Quyết định dựa trên kết quả đo: nếu rơ-le là linh kiện riêng rời và có thể thay thế an toàn, có thể sửa; nếu hư hỏng rộng hoặc IC điều khiển bị lỗi, cần cân nhắc thay vỉ theo tài liệu model.

3. Làm sao phân biệt motor bị đứt cuộn phụ hay mất tiếp xúc dây?

Đo thông mạch và điện trở các cặp đầu dây khi motor đã được ngắt khỏi bo; hở mạch (OL) trên cặp dây phụ chỉ ra đứt cuộn, trong khi điện trở bất thường kèm rò ra vỏ chỉ ra chập/rán.
