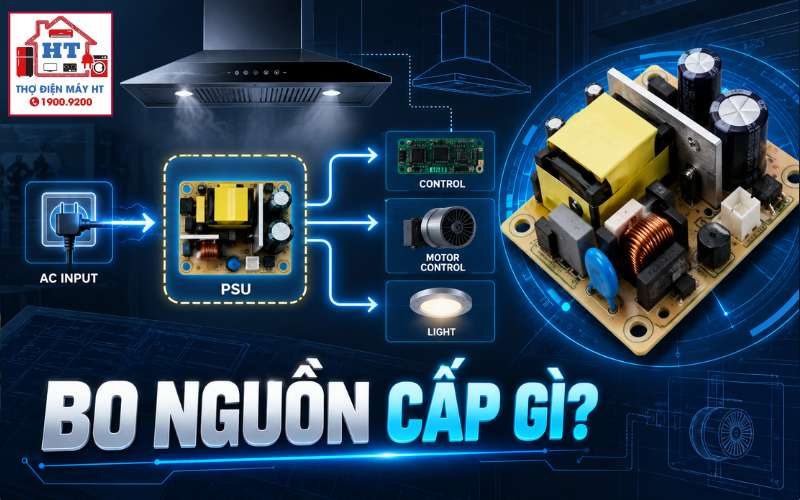

Bo nguồn (PSU) máy hút mùi là khối chịu trách nhiệm chuyển đổi và phân phối năng lượng từ lưới AC sang các rail DC cấp cho vi xử lý, mạch điều khiển và bộ đóng cắt tải (motor/đèn). Những gì có thể khẳng định: phải xác định rõ nền tảng nguồn (SMPS hay biến áp tuyến tính), kiểm tra an toàn trước khi mở nắp và tách tải để cô lập lỗi. Chưa thể kết luận linh kiện hỏng cụ thể nếu chưa có phép đo trên rail, kiểm tra cầu chì, chỉnh lưu và điện áp thứ cấp theo schematic chính xác của model. Mọi kiểm tra đo sống chỉ dành cho kỹ thuật viên có trang bị và tuân thủ quy tắc xả tụ/isolation.
Hiểu đúng hiện tượng trước khi đo
Quan sát ban đầu phải bao gồm: trạng thái bảng điều khiển (đèn/LED/lỗi), mùi khét, dấu phồng/tổn hại linh kiện, và khả năng motor hoặc đèn có phản hồi khi bấm phím. Giả thuyết (cần kiểm chứng) có thể là mất rail thứ cấp, chập tải ở đầu ra công suất hoặc bảo vệ sơ cấp đã kích hoạt. Trước mọi thao tác mở nắp, xác nhận thiết bị đã ngắt khỏi nguồn lưới; nếu có khói, tia lửa, hoặc vỏ nóng bất thường thì ngừng kiểm tra và xử lý an toàn.
Bản đồ hệ thống liên quan đến nguồn và triệu chứng
Cây chẩn đoán tổng: từ biểu hiện đến nhánh kiểm tra
Nhánh A — Thiết bị mất nguồn hoàn toàn
A1. Kiểm tra ban đầu (ngoại quan, nguội)
A2. Kiểm tra nguội (chỉ khi thiết bị đã tách nguồn)
A3. Đo sống an toàn (Chỉ dành cho kỹ thuật viên có PPE và dụng cụ phù hợp)
Nhánh B — Có nguồn vào nhưng bo khởi động không ổn định hoặc reset liên tục
B1. Kiểm tra tụ lọc thứ cấp và mạch ổn áp
B2. Kiểm tra mạch bảo vệ khởi động (soft-start, OTP, OVP)
Nhánh C — Nguồn điều khiển bình thường nhưng không cấp ra motor/đèn
C1. Kiểm tra tín hiệu điều khiển từ MCU/bo điều khiển tới driver công suất
C2. Kiểm tra driver công suất và tiếp điểm
Bảng đo kiểm: đọc dữ kiện trước khi kết luận
| Vị trí kiểm tra | Chế độ đo | Giá trị kỳ vọng (tham chiếu) | Kết quả bất thường | Hướng xử lý |
|---|---|---|---|---|
| Cầu chì sơ cấp | Kiểm tra thông mạch (nguội) | Thông mạch nếu không bị đứt; tham chiếu theo schematic | Đứt/không thông | Thay cầu chì đúng loại hoặc điều tra nguyên nhân gây đứt (chập tải) |
| AC vào (phích/ổ cắm) | Đồng hồ số (AC) — kỹ thuật viên | Phải có điện vào; tham chiếu theo schematic/model | Không có điện hoặc dao động lớn | Kiểm tra dây dẫn, aptomat, ổ cắm; không tiếp tục đo bo nếu mất điện |
| Bus DC chính (sau lọc) | Đồng hồ/biến tần/oscilloscope — kỹ thuật viên | Giá trị tham chiếu vui lòng tra schematic model | Sụt áp, nhiễu mạnh, ripple lớn | Kiểm tra tụ lọc, diode chỉnh lưu, IC nguồn |
| Tín hiệu enable tới driver | Oscilloscope hoặc đồng hồ — kỹ thuật viên | Xuất hiện tín hiệu khi lệnh được gửi; tham chiếu theo tài liệu | Không có tín hiệu hoặc tín hiệu bất thường | Kiểm tra bo điều khiển, kết nối cáp, trace mạch |
| Tiếp điểm relay / đầu ra driver | Thông mạch / kiểm tra khối công suất (nguội/nguội) | Thông mạch đóng khi có lệnh; tra schematic | Rỗ tiếp điểm, không đóng, hở mạch | Vệ sinh/khôi phục tiếp điểm hoặc thay driver phù hợp |
Những lỗi chẩn đoán người mới rất dễ mắc
- Sai lầm: Đánh đồng mọi máy hút mùi có cùng rail hoặc cùng loại PSU mà không tra schematic model — dẫn tới đo sai điểm tham chiếu.
- Sai lầm: Kết luận IC nguồn hỏng chỉ từ việc cầu chì đứt mà không kiểm tra ngắn mạch tải.
- Sai lầm: Đo điện áp trên bo đang cấp điện mà không xả tụ hoặc không xác định ground, gây ngắn mạch và hư hại thêm.
Điều kiện phải dừng và an toàn
Dừng kiểm tra: Nếu thấy khói, mùi khét nồng, tia lửa, vỏ máy dẫn điện hoặc motor kẹt gây quá tải — ngắt nguồn ngay và không thử nghiệm tiếp.
Cẩn thận: Mọi phép đo sống trên phần sơ cấp (HOT) chỉ do kỹ thuật viên thực hiện; bắt buộc xả tụ trước khi chạm mạch, sử dụng đồng hồ cách ly/biến áp cách ly, PPE và đứng trên thảm cách điện. Không tháo linh kiện khi bản mạch đang có điện.
Sau bài này bạn phải phân biệt được
- Sự khác nhau giữa mất nguồn do đầu vào AC và mất nguồn do mạch hạ áp/ổn áp.
- Khi nào lỗi là do tải (motor/LED) và khi nào cần tập trung vào bo nguồn.
- Bước đo nguội trước khi đo sống, và dữ liệu cần tra trong schematic model để có tham chiếu hợp lệ.
- Những dấu hiệu vật lý (tụ phồng, vết cháy, rỉ mạ) có giá trị trong việc ưu tiên sửa chữa.
Học tiếp theo đúng đường chẩn đoán
Giải đáp thắc mắc kỹ thuật về bo nguồn máy hút mùi
12.1 Vì sao máy hút mùi bị mất nguồn dù cầu chì trên bo mạch không đứt?
Có nhiều khả năng: mạch bảo vệ sơ cấp hoặc mạch khởi động (IC nguồn) ngắt khi phát hiện chập/tải quá lớn; tụ lọc bị rò khiến bus DC không ổn định; hoặc rơ-le/tổ hợp tiếp điểm đóng cắt không hoạt động. Kết luận chỉ có thể chắc hơn sau phép đo nguội (thông mạch) và đo sống theo schematic để xác minh bus DC và phần bảo vệ đã kích hoạt hay chưa.
12.2 Có thể thay thế bo nguồn xung (SMPS) bằng biến áp hạ áp tuyến tính được không?
Không thể khẳng định an toàn hay tương thích chung cho mọi model. Việc thay đổi kiến trúc nguồn ảnh hưởng tới kích thước, tản nhiệt, hiệu suất, và đặc tính bảo vệ cũng như giao tiếp giữa bo. Trước khi thay thế cần có tài liệu kỹ thuật model, đánh giá công suất/tải và xác nhận toàn bộ ranh giới cách ly, sau đó mới quyết định phương án thay thế phù hợp hoặc dùng bo nguồn thay thế cùng thông số.
12.3 Tại sao sau khi thay linh kiện nguồn mới bo mạch lại tiếp tục bị nổ cầu chì?
Nếu cầu chì tiếp tục đứt sau khi thay thành phần xuất hiện hai khả năng chính: vẫn còn chập tải trên đầu ra (tải bị lỗi) hoặc linh kiện thay thế không đúng thông số chịu đựng (hoặc lắp sai). Cần cô lập tải (tháo motor/đèn), đo kiểm phần nguồn độc lập, và kiểm tra lại đường ra để xác định nơi xảy ra chập trước khi thay tiếp linh kiện.
