Hệ thống Auto-clean (phân hệ tự làm sạch) trên máy hút mùi là một bộ chấp hành phụ bao gồm bo điều khiển, cơ cấu gia nhiệt hoặc bơm/phun, và cơ chế bảo vệ nhiệt — độc lập với tải quạt chính. Điều chắc chắn: cần kiểm tra tuần tự từ lệnh trên bo tới ngõ ra tải và phản hồi cảm biến; thao tác đo nguội yêu cầu ngắt nguồn lưới trước, và phải dừng nếu thấy mùi khét, tia lửa hoặc vỏ máy nóng bất thường. Phạm vi bài: phân tích kiến trúc tổng quát và quy trình đo; không đưa ra pinout hay trị số Ohm cụ thể cho từng model.
Nhận diện và phạm vi phân hệ auto-clean trên máy hút mùi
Máy hút mùi có thể tích hợp subsystem auto-clean dưới dạng gia nhiệt (heating band/element) quanh khoang lồng quạt hoặc cơ chế phun/xả dầu mỡ. Mục tiêu ở bước này là xác nhận phân hệ: vị trí cơ khí (khoang blower, khay hứng dầu), nút/chức năng điều khiển trên bảng và dấu hiệu vận hành (đèn báo, chu trình chạy, tiếng quạt quay chậm).
1.1 Phân loại cấu trúc
- Auto-clean bằng nhiệt: thanh nhiệt đặt sát lồng quạt để làm nóng, hóa lỏng dầu mỡ.
- Auto-clean bằng cơ học/xịt: bơm/phun hoặc cơ cấu rung/ly tâm hỗ trợ di chuyển dầu mỡ về khay.
1.2 Ranh giới giữa hệ thống hút chính và phân hệ làm sạch
- Quan sát: Quạt chính có thể chạy độc lập; auto-clean là tải phụ có bộ điều khiển và dây dẫn riêng.
- Giả thuyết cần kiểm chứng: Nếu quạt chạy nhưng auto-clean không sinh nhiệt, lỗi nằm ở đường tải gia nhiệt hoặc ngõ ra của bo chứ không phải motor chính.
Cẩn thận: Khu vực lồng quạt thường có dầu mỡ tích tụ và chi tiết nhựa, dễ bỏng; tránh chạm sau khi chạy chu trình.

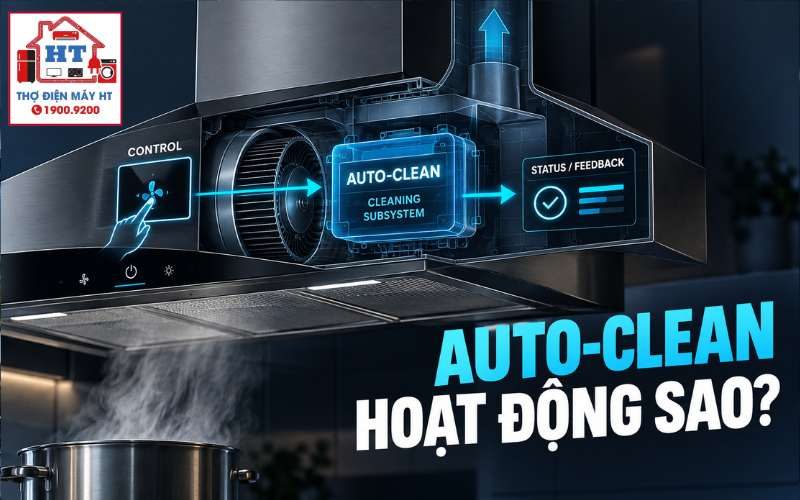

Vai trò và sơ đồ khối điều khiển chu trình tự làm sạch
Mục tiêu: hiểu luồng lệnh từ người dùng → MCU/bo điều khiển → phần công suất (relay/triac) → tải (heater hoặc bơm) → cảm biến/điện trở bảo vệ.
Tham khảo mạch kích mở rơ-le/triac trên bo điều khiển máy hút mùi để xác định ngõ ra công suất trước khi đo.
Dừng kiểm tra: Nếu bo có biểu hiện cháy, mùi khét hoặc linh kiện nóng bất thường, ngắt nguồn ngay và không tiếp tục phép đo có điện.
Cấu tạo phần cứng và các thành phần chấp hành của subsystem
Mục tiêu: liệt kê thành phần cơ bản và vì sao mỗi phần phải được kiểm tra.
3.1 Cụm gia nhiệt và cơ chế truyền nhiệt
3.2 Cụm bảo vệ nhiệt và đường dây tín hiệu phản hồi về bo mạch
Cẩn thận: Kiểm tra tính nguyên vẹn cách điện của dây trong môi trường dầu mỡ; dây có lớp bọc hỏng có nguy cơ rò điện.
Các dạng lỗi phổ biến (Failure Modes) và dấu hiệu nhận biết
Mục tiêu: phân biệt triệu chứng để đưa ra các giả thuyết kiểm tra tiếp.
4.1 Chu trình bật nhưng không sinh nhiệt
- Quan sát: Chu trình được kích hoạt (đèn, hiển thị) nhưng không có cảm giác nóng hoặc dầu không chảy.
- Giả thuyết: Hở trong cụm heating, cầu chì nhiệt đã cắt, hoặc ngõ ra công suất trên bo chưa đóng.
- Kiểm chứng: đo thông mạch ở giắc tải (đo nguội) và đo điện áp ở ngõ ra tải khi chu trình chạy (đo có điện).
4.2 Nhiệt tăng liên tục không tự ngắt
- Quan sát: Nhiệt kéo dài quá thời gian chuẩn, không thấy bo ngắt.
- Giả thuyết: Tiếp điểm relay dính, cầu chì nhiệt bị bỏ qua hoặc cảm biến nhiệt hỏng.
- Cảnh báo: Không thử nghiệm tiếp khi thấy vỏ biến dạng hoặc mùi khét — có nguy cơ cháy.
4.3 Có nhiệt nhưng dầu không thoát
- Quan sát: Thanh nhiệt nóng nhưng khay hứng vẫn khô.
- Giả thuyết: Tắc nghẽn rãnh thoát dầu, lắp sai khay hứng hoặc cần thêm vận tốc quay để ly tâm.
- Kiểm chứng: kiểm tra cơ học rãnh thoát, vệ sinh khay và quan sát sau một chu trình.
4.4 Bật auto-clean làm nhảy aptomat / phát hiện rò
- Quan sát: Khi kích hoạt, aptomat nhảy hoặc có cảm giác rò điện.
- Giả thuyết: Thanh nhiệt bị chạm vỏ hoặc cách điện giảm do dầu/môi trường ẩm.
- Điều dừng: Ngắt nguồn, không tiếp tục thử có điện.
Quy trình kiểm tra (nguội và có điện) — bước mở rộng từng bước
Mục tiêu: trình tự đo an toàn, các phép đo cần thực hiện, kết quả cần để đưa ra diễn giải.
5.1 Kiểm tra nguội — cách ly nguồn
5.2 Kiểm tra có điện — tỉ mỉ và chỉ dành cho kỹ thuật viên
Dừng kiểm tra: Phép đo có điện chỉ thực hiện bởi kỹ thuật viên có que đo cách điện chuẩn; dừng nếu có mùi khét, tia lửa hoặc nhiệt độ tăng vỏ vượt an toàn.
Ma trận chẩn đoán sự cố subsystem auto-clean
Mục tiêu: tổng hợp phép đo và hiện tượng để đưa ra diễn giải logic.
| Triệu chứng quan sát | Phép đo kiểm tra | Kết quả đo | Diễn giải kỹ thuật |
|---|---|---|---|
| Chu trình kích hoạt nhưng không có nhiệt | Đo thông mạch thanh nhiệt (nguội); đo điện áp ngõ ra tải khi chu trình chạy (có điện/không) | Thông mạch / Không có điện tại ngõ ra | Nếu thông mạch nhưng không có điện → lỗi ngõ ra bo hoặc rơ-le/triac. Nếu không thông mạch → cụm sấy hoặc cầu chì nhiệt hở. |
| Chu trình không dừng hoặc nhiệt vượt thời gian | Quan sát trạng thái relay; kiểm tra cầu chì nhiệt tình trạng vật lý | Relay dính / Cầu chì còn nguyên | Relay dính hoặc bộ điều khiển định thời hỏng; ngừng sử dụng ngay nếu thấy quá nhiệt. |
| Có nhiệt nhưng không thấy dầu chảy | Kiểm tra rãnh thoát dầu, lắp khay, tình trạng cánh quạt | Rãnh/tấm chắn bẩn hoặc khay lắp sai | Vấn đề cơ học/thiết kế dẫn dầu; làm sạch/điều chỉnh khay và rãnh trước khi thay linh kiện. |
| Aptomat nhảy khi bật auto-clean | Kiểm tra cách điện giữa thanh nhiệt và vỏ; đo rò bằng thiết bị thích hợp | Phát hiện rò hoặc điện trở cách điện giảm | Cần ngắt thiết bị, xử lý cách điện hoặc thay cụm thanh nhiệt; không vận hành tiếp. |
Cẩn thận: Trước mọi phép đo cách điện hoặc thử nghiệm có tải, đảm bảo dụng cụ phù hợp và thao tác bởi kỹ thuật viên.
Giới hạn kỹ thuật, thay thế linh kiện và an toàn vận hành
Mục tiêu: nêu ranh giới khi chọn thay thế và cảnh báo an toàn.
7.1 Nguyên tắc chọn cụm phát nhiệt và rơ-le nhiệt thay thế tương thích
- Nguyên tắc: Thay thế phải giữ nguyên cơ khí (kích thước, vị trí lắp), điện áp định mức (phù hợp điện lưới) và giới hạn nhiệt của cầu chì; không dùng linh kiện tự chế hay đấu tắt thiết bị bảo vệ.
7.2 Ranh giới an toàn phòng chống cháy nổ và tích tụ dầu mỡ
Dừng kiểm tra: Tuyệt đối không thử nghiệm khi có dấu hiệu rò điện, mùi khét hoặc vỏ máy nóng bất thường.
Sau bài này bạn phải phân biệt được
- Phân biệt rõ auto-clean là phân hệ tải phụ, có mạch và tải riêng với quạt chính.
- Biết trình tự kiểm tra: nhận diện → đo nguội → đo có điện → diễn giải → quyết định sửa hay thay.
- Nhận biết khi nào là lỗi cơ học (tắc rãnh/khay) so với lỗi điện (hở mạch/cầu chì/rò).
- Biết điều kiện dừng an toàn: mùi khét, tia lửa, aptomat nhảy, vỏ quá nóng.
Những thắc mắc thường gặp về hệ thống tự làm sạch máy hút mùi
9.1 Vì sao máy hút mùi vẫn chạy quạt bình thường nhưng chế độ auto-clean không hoạt động?
Quạt chính và phân hệ auto-clean thường là hai tải độc lập với ngõ ra riêng trên bo điều khiển. Nếu quạt chạy nhưng auto-clean không nóng, cần đo ngõ ra công suất của bo khi kích hoạt chu trình để xác định lỗi thuộc về bo (không có điện) hay thuộc về cụm tải (hở mạch/cầu chì).
9.2 Có thể đấu tắt cầu chì nhiệt của bộ sấy auto-clean khi bị đứt để thử nghiệm không?
Tuyệt đối không được đấu tắt cầu chì nhiệt. Cầu chì nhiệt là lớp bảo vệ cuối cùng chống quá nhiệt và nguy cơ cháy khi cơ chế điều khiển hoặc relay bị dính. Thay cầu chì chỉ được thực hiện bằng linh kiện tương thích và bởi kỹ thuật viên có quy trình.
9.3 Sau khi kết thúc chu trình làm sạch mà không thấy dầu mỡ chảy ra thì cần kiểm tra bộ phận nào?
Thứ tự kiểm tra: (1) xác nhận cụm gia nhiệt thực sự đạt nhiệt bằng đo điện và cảm giác nhiệt an toàn; (2) kiểm tra rãnh thoát dầu và lỗ xả, vệ sinh khay hứng; (3) kiểm tra cơ chế quay/ly tâm nếu chu trình yêu cầu tốc độ thấp để vắt dầu. Nếu thanh nhiệt nóng nhưng vẫn không có dầu, khả năng tắc cơ học cao.
9.4 Khi kiểm tra có điện mà aptomat nhảy, bước tiếp theo là gì?
Ngắt nguồn ngay, không lặp lại phép thử. Kiểm tra cách điện giữa thanh nhiệt và khung vỏ, xem có dấu hiệu chập/chạm do dầu hoặc lớp cách điện bị hư. Phép đo rò và kiểm tra vật lý chi tiết phải do kỹ thuật viên thực hiện; không vận hành tiếp khi còn rò.
Học tiếp theo đúng đường chẩn đoán
Sau khi đọc xong, nếu cần khoanh vùng chính xác hơn, hãy thu thập ảnh tem model/tem kỹ thuật, mô tả triệu chứng và kết quả đo ban đầu trước khi tiến hành thay thế linh kiện.
