Remote/external blower (quạt hút rời) áp dụng cho máy hút mùi đặt motor ra ngoài thân máy để giảm ồn tại bếp. Từ dữ kiện có lệnh bật nhưng không có luồng khí, điều chắc chắn cần làm là cô lập ranh giới: kiểm tra tín hiệu/nguồn điều khiển xuất từ thân máy, tính liên tục cáp đấu nối và tình trạng cụm blower/ống dẫn. Trước khi mở hộp đấu nối hoặc đo tại blower, ngắt nguồn chính (double-pole isolation) và dùng thang an toàn; chưa thể kết luận motor hỏng nếu chưa đo điện trở cuộn dây, dung lượng tụ hoặc xác minh điện áp điều khiển.
Nhận diện & phạm vi áp dụng

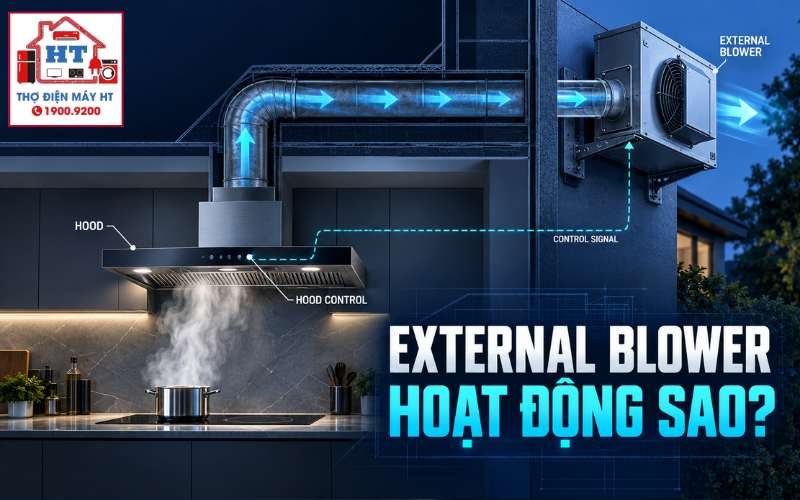

Máy hút mùi dùng kiến trúc quạt hút rời gồm: inline blower (đặt trong ống/trần), exterior/roof blower (đặt ngoài tường/mái). Thân máy (hood) thường chỉ chứa bảng điều khiển, lọc mỡ và hộp đấu dây trung gian; motor thực tế đặt cách xa nhằm giảm tiếng ồn. Vị trí lắp ảnh hưởng phương án tiếp cận và an toàn khi kiểm tra (trần/áp mái có rủi ro trèo cao). Để hiểu cấu tạo tổng quan, xem thêm cấu tạo nguyên lý máy hút mùi.
Vai trò của blower rời và sơ đồ khối truyền tín hiệu
Quạt rời nhận lệnh từ thân máy qua cáp và được cấp nguồn qua rơ-le/contactor trung gian; cơ chế tốc độ có thể qua tiếp điểm nhiều cấp hoặc qua điều khiển điện tử (PWM/biến tần) tùy thiết kế.
Các dạng sự cố và dấu hiệu quan sát
- Quan sát: Bật lệnh nhưng không nghe blower quay; giả thuyết: mất tín hiệu hoặc đứt cáp/rơ-le hỏng.
- Quan sát: Motor tại mái quay nhưng lực hút mặt bếp yếu; giả thuyết: van một chiều (backdraft damper) kẹt, rò rỉ ống hoặc áp suất tĩnh cao do đường ống dài/móp.
- Quan sát: Tiếng ồn lạ/phát ra từ mái; giả thuyết: bạc đạn mòn, lệch cánh hoặc bắt vít lỏng. Tham khảo thêm về tiếng ồn/rung: tiếng ồn rung máy hút mùi và cánh quạt/vòng bi.
Quy trình 3 bước khoanh vùng: Thân máy → Blower → Đường ống (Cây chẩn đoán tổng)
Lưu ý: Các phép đo điện tại cọc đấu nối sống là thao tác TECHNICIAN_ONLY. Trước khi đo, ngắt nguồn để xả tụ và đảm bảo cách ly.
Nhánh A — Kiểm tra tại thân máy (Hood)
A1. Đo ngõ ra điều khiển tại thân máy
A2. Kiểm tra an toàn cáp liên động
Nhánh B — Kiểm tra tại hộp đấu nối / Blower (TECHNICIAN_ONLY)
B1. Xác minh nguồn tới hộp blower
B2. Đo tụ và cuộn motor (ngắt nguồn trước khi làm)
B3. Kiểm tra cơ khí blower
Nhánh C — Kiểm tra đường ống, damper và hiệu suất khí
C1. Quan sát damper / backdraft valve
C2. Kiểm tra rò rỉ/nối ống và tắc bẩn
Bảng đối chiếu quan sát — phép kiểm tra — hướng xử lý
| Quan sát / Tình trạng | Khối nghi ngờ | Phép kiểm tra | Hướng xử lý kỹ thuật |
|---|---|---|---|
| Bật lệnh, đèn sáng nhưng không nghe quạt | Thân máy / dây nối | Kiểm tra ngõ ra điều khiển tại domino trên thân máy; kiểm thông mạch cáp (ngắt nguồn trước khi đo) | Sửa bo/phím nếu không có ngõ ra; thay nối cáp nếu đứt |
| Thân máy xuất lệnh → có điện tới hộp blower nhưng motor không quay | Blower (tụ / cuộn / cơ khí) | Ngắt nguồn → đo dung lượng tụ, đo điện trở cuộn dây; kiểm tra quay tay cơ khí | Thay/điều chỉnh tụ hoặc sửa motor; khắc phục cơ khí |
| Motor quay nhưng lực hút yếu tại bếp | Đường ống / damper | Quan sát damper, kiểm tra rò rỉ nối ống và sự thông suốt của ống dẫn | Sửa damper, vá/điều chỉnh ống, giảm bớt co gấp |
| Tiếng ồn/ Rung truyền mạnh | Blower / kết cấu treo | Kiểm tra gờ đỡ, đệm chống rung, cân bằng cánh quạt | Bổ sung đệm, siết/xiết lại phần cơ khí, cân bằng cánh |
Sau phần bảng này bạn phải phân biệt được
- Khi nào lỗi thực sự bắt nguồn từ thân máy (không cần lên mái).
- Khi nào phải đo và sửa tại blower (TECHNICIAN_ONLY).
- Khi nào vấn đề là đường ống/damper và cần sửa khí động học, không phải thay motor.
Tương thích thay thế & các lưu ý khi chọn blower thay thế
- Nguyên tắc chính: Một blower thay thế phải tương thích về điện áp điều khiển (tham khảo manual), công suất/luồng khí thiết kế (CFM hoặc đơn vị do nhà sản xuất cung cấp), áp suất tĩnh hoạt động và kích thước ống. Không gán part number hay thông số thay thế nếu không có datasheet phù hợp.
- Vì sao: Thay motor/bo không đúng thông số có thể gây quá tải, giảm hiệu suất hoặc vô hiệu bộ kháng ồn.
- Khi không có datasheet: Dừng thao tác thay thế và yêu cầu model chính xác hoặc tham khảo nhà sản xuất/parts list.
An toàn và giới hạn can thiệp kỹ thuật
Dừng kiểm tra: Ngắt nguồn trước khi mở hộp đấu nối; nếu không có khả năng ngắt nguồn ở điểm làm việc, không thao tác.
Cẩn thận: Công tác trên mái/trần là công việc rủi ro cao — dùng thang, dây an toàn và người phụ kèm. Mọi đo điện sống chỉ do kỹ thuật viên có dụng cụ cách điện thực hiện.
- Quy tắc an toàn bắt buộc:
- Ngắt nguồn đa cực (double-pole isolation) trước khi mở nắp hộp đấu nối.
- Xả tụ và đảm bảo công tắc/phụ tải đã ngắt trước khi chạm vào tụ hoặc cuộn dây.
- Đo điện áp ở chế độ ACV/Ohm/μF phù hợp, chỉ thực hiện đo điện sống bởi TECHNICIAN_ONLY.
- Dừng kiểm tra ngay khi phát hiện rò điện ra vỏ, mùi khét, tia lửa hoặc dây nối bị cháy.
Giải đáp các vướng mắc thường gặp
11.1 Vì sao quạt ngoài mái vẫn quay nhưng lực hút dưới mặt bếp rất yếu?
Quan sát drag lực hút yếu thường liên quan tới tổn thất áp suất trên đường ống: nối lỏng, ống bị gập/bẹp, co góc hẹp hoặc damper kẹt. Trước khi kết luận motor yếu, kiểm tra damper có mở hết hành trình không, kiểm tra mối nối và thông suốt ống; chỉ khi đường ống, damper và kết nối đều ổn mà vẫn yếu mới chuyển sang kiểm tra motor/tốc độ thực tế.
11.2 Có thể dùng bo mạch máy hút mùi để điều khiển quạt hút rời công suất lớn không?
Không nên đấu trực tiếp nếu dòng tải của motor rời vượt quá định mức tiếp điểm rơ-le trên bo mạch; giải pháp an toàn là sử dụng rơ-le trung gian hoặc contactor phù hợp theo thông số nhà sản xuất. Việc này cần kiểm tra sơ đồ nối và thông số tải trên manual trước khi thay đổi.
11.3 Làm sao kiểm tra nhanh cáp liên động giữa bếp và quạt trần mà không kéo dây mới?
Cắt nguồn, ngắt hai đầu tại hai vị trí có thể tiếp cận, chập hai đầu dây tại một đầu và đo thông mạch (Ohm) tại đầu còn lại; nếu thông mạch thấp, dây liền; nếu đứt/ngầm, cần mở kiểm tra các nối trung gian. Không thực hiện đo thông mạch khi dây đang cấp điện.
11.4 Khi nào buộc phải dừng và giao cho đội an toàn/cấp trên?
Dừng nếu phát hiện rò điện ra vỏ, mùi khét, dải điện áp không ổn định, hoặc vị trí lắp quạt trên mái không có thiết bị bảo hộ phù hợp (thang/dây an toàn). Mọi thao tác trên điện lưới và làm việc trên cao cần người có chứng chỉ/đào tạo phù hợp.
Sau bài này bạn phải phân biệt được
- Dấu hiệu nào chỉ tới thân máy, đâu là vấn đề tại blower và đâu là tắc/khuyết điểm của đường ống.
- Quy trình đo an toàn: ngắt nguồn → đo ohm/dung lượng → kiểm nguồn động lực khi an toàn.
- Khi nào đo là thao tác cho người dùng (quan sát, vệ sinh) và khi nào phải dừng để kỹ thuật viên can thiệp.
Học tiếp
Sau khi hoàn thành các bước trên, nếu còn thiếu dữ liệu (tem model blower, sơ đồ nối hoặc trị số tụ/cuộn), tạm dừng và thu thập thông tin model/manual trước khi tiến hành thay thế hoặc thử nghiệm sâu hơn.
