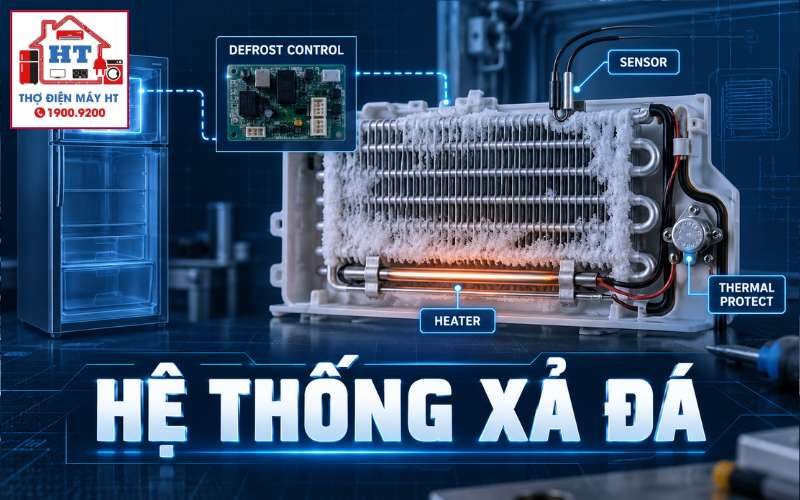

Hệ thống xả đá tủ lạnh (hệ No‑Frost gia dụng) là chuỗi liên động gồm: khối gia nhiệt (heater), khối bảo vệ nhiệt (cầu chì nhiệt / sò nóng), khối giám sát nhiệt độ (sò lạnh cơ hoặc thermistor) và khối phát lệnh (timer cơ hoặc bo mạch điện tử). Từ quan sát đóng tuyết đến chẩn đoán xác nhận cần tuân thủ trình tự: quan sát → cưỡng bức xả → cách ly nguồn → đo nguội từng linh kiện. Ngắt điện trước mọi phép đo trên mạch 220VAC; không đấu tắt cầu chì bảo vệ.
Hiểu đúng hiện tượng trước khi đo
Quan sát dàn lạnh phủ tuyết dày toàn diện là dấu hiệu nghi ngờ chu trình xả đá không hoạt động; đó là một quan sát, chưa phải chẩn đoán. Trước khi kết luận, cần mở nắp ốp dàn để xác minh phân bố tuyết, kiểm tra máng/ống thoát nước và xác nhận chu trình xả đá có được lệnh hay không (timer/bo phát lệnh). Đối với bước này, người dùng có thể quan sát; mọi thao tác mở ốp và đo điện là TECHNICIAN_ONLY.
Cẩn thận: nếu phát hiện mùi khét, tia lửa hoặc nước trên các mối nối điện, dừng sử dụng và gọi kỹ thuật.
Chi tiết kỹ thuật tủ lạnh tổng quan
Bản đồ hệ thống liên quan đến triệu chứng
Mục tiêu: nhìn thấy các khối chính và hiểu vì sao kiểm tra tuần tự là cần thiết.
Cây chẩn đoán tổng: từ biểu hiện đến nhánh kiểm tra
Nhánh A — Kiểm tra khối gia nhiệt (Heater)
4.1 Kiểm tra ban đầu
4.2 Đo điện (TECHNICIAN_ONLY)
Nhánh B — Kiểm tra khối an toàn nhiệt (Cầu chì nhiệt / Sò nóng)
5.1 Kiểm tra trực quan và đo nguội
Dừng kiểm tra: Không đấu tắt hoặc nối tắt cầu chì nhiệt dưới mọi hình thức — hành vi này bỏ qua bảo vệ an toàn và có nguy cơ cháy nổ.
Nhánh C — Kiểm tra khối giám sát nhiệt (Sò lạnh cơ / Thermistor)
6.1 Sò lạnh cơ (Bimetal) — kiểm tra hành vi
6.2 Thermistor (NTC) — đo trị số theo bước
Tham khảo chi tiết thermistor: Cảm biến thermistor tủ lạnh
Bảng đo kiểm: đọc dữ kiện trước khi kết luận
| Linh kiện đo kiểm | Điều kiện kiểm tra / Trạng thái thiết bị | Phương pháp & thang đo (DMM) | Trạng thái Đạt (Normal) | Trạng thái Hư hỏng (Abnormal) & Kết luận |
|---|---|---|---|---|
| Cầu chì nhiệt (Thermal Fuse) | Cách ly nguồn, nhiệt độ phòng | Thông mạch / Ω | Thông mạch (~0 Ω) | OL (mở mạch) → Đứt, cần thay đúng ngưỡng nhiệt |
| Thanh sấy (Heater) | Cách ly nguồn, rút jack kết nối | Ω (thang phù hợp của DMM) | Giá trị điện trở hữu hạn (vài chục → vài trăm Ω tùy model) | OL (đứt) hoặc ~0 Ω (chập) hoặc rò ra vỏ → Hỏng |
| Sò lạnh (Bimetal Switch) | Đo khi cảm biến ở nhiệt độ âm (trong tuyết) và ở nhiệt độ phòng | Thông mạch | Đóng mạch khi lạnh; hở khi ấm | Không đóng khi lạnh hoặc luôn đóng khi ấm → Hỏng tiếp điểm |
| Thermistor (NTC) | Đo ở các mốc nhiệt thực tế (lạnh/âm → ấm) | kΩ | Trị số biến thiên mượt theo nhiệt độ | OL, 0 Ω hoặc sai lệch lớn so với đặc tuyến → Hỏng sensor |
Những lỗi chẩn đoán người mới rất dễ mắc
- Sai lầm: Kết luận block/máy nén hỏng chỉ vì dàn bám tuyết. Giải thích: Đóng tuyết toàn bộ thường đến từ chu trình xả bị vô hiệu, không nhất thiết do môi chất.
- Sai lầm: Đấu tắt cầu chì để “thử” sấy. Giải thích: Đây là hành vi nguy hiểm, bỏ qua biện pháp bảo vệ, có thể gây hỏng bo và cháy.
- Sai lầm: Thay sensor mà không đo heater/cầu chì/tiếp điểm relay. Giải thích: Sensor báo đúng nhưng mạch cấp có thể bị ngắt ở tầng bảo vệ hoặc tiếp điểm relay hỏng.
Điều kiện phải dừng và an toàn
Dừng kiểm tra: Nếu không thể cách ly nguồn an toàn hoặc phát hiện mùi khét, tia lửa, nước chảy trên mối nối điện, dừng mọi thao tác và báo ngay cho kỹ thuật viên đủ năng lực.
Cẩn thận: Mọi phép đo trên mạch sấy (220VAC) chỉ thực hiện khi đã rút phích và biết rõ vị trí jack/các đầu dây; thao tác cấp nguồn cưỡng bức phải do kỹ thuật viên thực hiện trong chế độ test của bo.
Nguyên tắc thay thế linh kiện:
- Không đấu tắt cầu chì; thay bằng linh kiện có cùng ngưỡng nhiệt do nhà sản xuất yêu cầu.
- Khi thay heater, chọn loại có kích thước và công suất cơ khí phù hợp với máng/khay.
- Sensor thermistor phải có đặc tuyến tương thích (ví dụ các giá trị tham khảo như 2kΩ/5kΩ/10kΩ ở 25°C là loại phổ biến — luôn kiểm tra tài liệu model).
Tham khảo bo mạch liên quan: Bo điều khiển tủ lạnh
Sau bài này bạn phải phân biệt được
- Sự khác nhau giữa quan sát (dàn phủ tuyết) và chẩn đoán hỏng bộ xả đá.
- Luồng kiểm tra từ ít xâm lấn (quan sát, test cưỡng bức) tới đo nguội từng linh kiện để xác nhận đứt/chập/sai trị số.
- Khi nào là thao tác người dùng an toàn và khi nào bắt buộc kỹ thuật viên thực hiện (mạch 220VAC, thay cầu chì, thao tác bo mạch).
Học tiếp theo đúng đường chẩn đoán
Giải đáp thắc mắc kỹ thuật
1. Làm thế nào phân biệt tủ bị hỏng hệ xả đá với tủ thiếu gas?
Quan sát: Hỏng xả đá thường gây tuyết phủ đều toàn bộ bề mặt dàn lạnh và quạt vẫn quay nhưng không tuần hoàn khí; thiếu gas hay rò lạnh thường cho thấy tuyết cục bộ (khu vực đầu dàn hoặc đường mao bị phủ) và toàn bộ dàn không đủ lạnh. Xác nhận qua mở ốp dàn và đo chu trình xả (có lệnh xả hay không) trước khi kết luận.
2. Tại sao sau khi thay sensor thermistor tủ vẫn đóng tuyết lại?
Thay sensor chỉ sửa phần báo nhiệt; nếu mạch cấp cho heater bị ngắt (ví dụ cầu chì nhiệt đứt, relay/tiếp điểm bo hỏng, dây kết nối lỏng) thì heater không nhận điện dù sensor báo đúng. Cần đo tiếp: cầu chì, heater và tín hiệu kích từ bo trong chế độ test.
3. Có thể dùng sò lạnh cơ để thay thế thermistor điện tử không?
Không. Sò lạnh là công tắc ON/OFF làm việc trên 220VAC; thermistor xuất tín hiệu điện trở cho bo mạch. Thay thế như vậy làm sai chuẩn giao tiếp và có thể phá hỏng bo điều khiển. Luôn thay bằng loại đúng chức năng và đặc tuyến.
4. Khi nào được phép đấu tắt cầu chì nhiệt để “thử” sấy?
Không bao giờ nên đấu tắt cầu chì nhiệt để thử nghiệm. Cầu chì là thiết bị an toàn—việc nối tắt bỏ qua bảo vệ có thể dẫn tới quá nhiệt, cháy vỏ nhựa hoặc hỏng các linh kiện khác. Mọi test phải thực hiện bằng cách đo điện áp và trạng thái mạch trong chế độ test của bo hoặc bằng cách thay cầu chì bằng linh kiện tương thích tạm thời theo quy trình an toàn (TECHNICIAN_ONLY).
Sau khi hoàn tất các phép kiểm tra trên, nếu còn thiếu dữ liệu model hoặc trị số tham chiếu, dừng lại và thu thập ảnh tem model, sơ đồ mạch hoặc datasheet cụ thể trước khi quyết định thay linh kiện.
