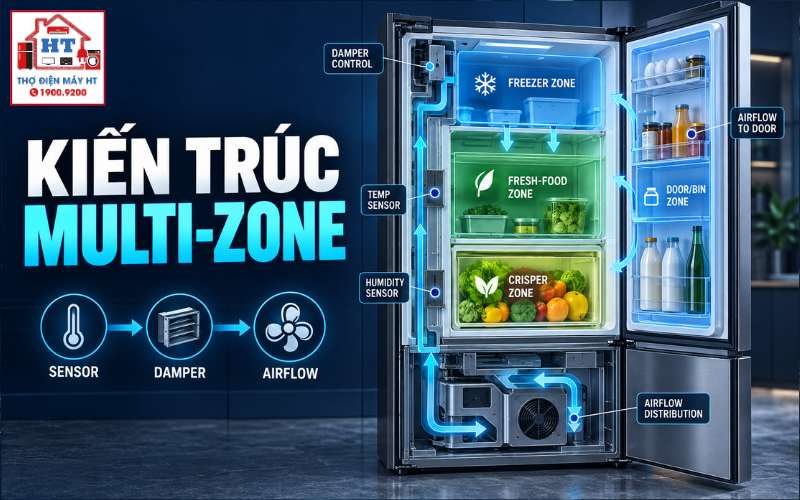

Tủ lạnh multi-zone là hệ thống phân vùng nhiệt độ (ngăn đông, ngăn mát, ngăn chuyển đổi) điều khiển bằng vòng hồi tiếp giữa cảm biến nhiệt từng khoang, cụm damper điều phối luồng gió và quạt/bo mạch. Từ dữ liệu đầu vào có thể khẳng định kiến trúc vận hành theo feedback; những gì chưa thể kết luận (ví dụ: damper hỏng cơ/đứt cuộn hay bo mạch mất lệnh) cần phép đo cụ thể. Trước khi mở nắp, ngắt điện lưới; dừng kiểm tra nếu phát hiện mùi khét, tia lửa hoặc tụ điện chưa xả.
Hiểu đúng hiện tượng trước khi đo
Quan sát ban đầu phải ghi rõ: mô tả chính xác từng ngăn bị ảnh hưởng, thời điểm xuất hiện, có tiếng động bất thường hay dấu hiệu đóng tuyết/đọng nước. Không kết luận nguyên nhân từ triệu chứng một mình. Tránh tháo/vặn cơ cấu damper khi ngăn đang đóng băng; luôn cho thiết bị xả đá trước khi can thiệp cơ khí.
Tham khảo kỹ thuật tủ lạnh để chuẩn hóa dữ kiện ban đầu
Bản đồ hệ thống liên quan đến triệu chứng
Mục tiêu: nhận diện các luồng khí và luồng tín hiệu liên quan giữa sensor, damper, quạt và bo mạch.
Lưu ý: Phân biệt kiến trúc một dàn lạnh dùng damper với multi-evaporator; cách chẩn đoán khác nhau, vì vậy xác định cấu trúc trước khi đo.
Cây chẩn đoán tổng: từ biểu hiện đến nhánh kiểm tra
Nhánh A — Kiểm tra cơ khí damper và quạt
A1. Kiểm tra trực quan và thử cơ động
A2. Đo điện trở cuộn/mạch motor (ngoại mạch, nguội)
(Tham khảo đo kiểm cụm damper: đo kiểm damper tủ lạnh)
Nhánh B — Kiểm tra cảm biến nhiệt và tín hiệu
B1. Kiểm tra sensor (NTC) tại giắc kết nối
B2. Kiểm tra tín hiệu về bo mạch
(Tham khảo cảm biến: cảm biến thermistor tủ lạnh)
Bảng đo kiểm: đọc dữ kiện trước khi kết luận
| Hiện tượng | Bộ phận nghi ngờ | Phép đo ưu tiên | Diễn giải / Hành động tiếp theo |
|---|---|---|---|
| Ngăn mát quá lạnh hoặc đóng băng | Damper kẹt/luồng gió quá mức | Quan sát góc mở, cảm nhận luồng gió, đo điện trở motor damper | Nếu cơ khí bị kẹt → tháo tại bàn kỹ thuật; nếu cuộn hỏng → thay cụm đúng model |
| Ngăn mát nóng trong khi ngăn đông bình thường | Quạt phụ/đường dẫn gió/đóng băng nghẹt | Kiểm tra quạt, thông đường ống, quan sát dấu băng tuyết | Khơi thông đường gió, kiểm tra điện trở sấy (nếu có), kiểm tra quạt |
| Đọc nhiệt bo khác so với nhiệt kế chính xác | Sensor NTC hoặc dây dẫn | Đo điện trở sensor rời và tại giắc, kiểm tra tiếp xúc giắc | Thay sensor hoặc sửa dây nếu phát hiện đứt/ngắt/tiếp xúc kém |
Những lỗi chẩn đoán người mới rất dễ mắc & khi nào dừng
- Sai lầm: Nạp gas hoặc thay block khi chỉ có mất lạnh cục bộ — cần loại trừ phân phối gió trước.
- Sai lầm: Xoay cưỡng bức damper bằng tay — dễ gãy bánh răng giảm tốc của motor bước.
- Sai lầm: Thay sensor mà không kiểm tra đường dây/giắc — đôi khi lỗi là tiếp xúc.
Dừng kiểm tra: Phát hiện mùi khét, khói, tụ phóng điện, hoặc sụt áp toàn bo → cách ly nguồn ngay và chuyển cụm bo/damper về bàn kỹ thuật.
Cẩn thận: Tháo ốp nhựa ở khoang đông khi máy còn lạnh có thể làm vỡ ngàm; xả đá trước khi tháo.
Giải đáp thắc mắc kỹ thuật
8.1 Làm thế nào để biết damper đang đóng hay mở mà không tháo ốp?
Quan sát luồng gió tại khe gió, dùng chế độ Test Mode/Force Run của bo (nếu model hỗ trợ) để kích hoạt damper; ghi nhận sự thay đổi luồng gió. Nếu bo có giao diện service, đọc trạng thái góc mở nếu được cung cấp. Tránh cố gắng quay cơ khí bằng tay khi có dấu đóng băng.
8.2 Ngăn Flex Zone không đạt nhiệt độ âm dù máy nén chạy — có phải do sensor?
Không thể khẳng định chỉ vì máy nén chạy. Kiểm tra luồng gió (damper/quạt), thời lượng hoạt động máy nén và trị số sensor thực tế. Nếu sensor đọc sai so với nhiệt kế chuẩn thì nó là nghi ngờ; nếu sensor OK thì cần kiểm tra damper kẹt hoặc nghẹt đường gió.
8.3 Có thể thay damper giữa các hãng nếu cùng kích thước không?
Không chỉ dựa trên kích thước vật lý. Cần tương thích về kiểu motor (stepper/DC), dạng driver và số chân giắc; nếu không có tài liệu tương thích, coi là chưa xác minh và tránh thay thế trực tiếp.
Sau bài này bạn phải phân biệt được và học tiếp
- Bạn phải phân biệt: kiến trúc một dàn lạnh + damper vs đa dàn lạnh độc lập; khi nào lỗi liên quan cơ khí damper, khi nào liên quan sensor, khi nào là mạch điều khiển.
- Học tiếp theo đường chẩn đoán:
- Kiểm tra damper tủ lạnh
- Cảm biến thermistor tủ lạnh
- Chẩn đoán airflow tủ lạnh
- Bo điều khiển tủ lạnh — đọc lệnh và kiểm tra tín hiệu
Lưu ý: Khi chưa có model/exact schematic, mọi kết luận dừng ở mức giả thuyết. Nếu cần can thiệp sâu vào bo mạch hoặc đường gas, chuyển sang bàn kỹ thuật hoặc kỹ thuật viên có thẩm quyền.
