Thermistor tủ lạnh (phần lớn là NTC) là cảm biến chuyển đổi nhiệt độ thành thay đổi điện trở; bo điều khiển đọc qua mạch phân áp vào chân ADC để điều khiển máy nén, quạt và xả đá. Điều chắc chắn: phải đo biến thiên điện trở theo nhiệt độ và/hoặc đo sụt áp tín hiệu tại chân bo để khẳng định lỗi. Ngắt nguồn trước khi đo rời; mọi trị số chuẩn phải đối chiếu Service Manual theo model — chưa có trị số, không kết luận hỏng.
Hiểu đúng hiện tượng trước khi đo
Quan sát ban đầu (ví dụ: tủ không lạnh, đóng tuyết, hoặc máy nén chạy không ngắt) chỉ là cơ sở nghi ngờ. Trước khi đo, phân biệt rõ: quan sát (triệu chứng), giả thuyết (sensor có vấn đề) và phép kiểm tra cần thực hiện (đo điện trở ngoài mạch, đo điện áp tại chân tín hiệu). Nếu thiếu dữ liệu model hoặc bảng trị số, không đưa ra chẩn đoán xác nhận — chỉ nêu hướng kiểm tra tiếp theo.

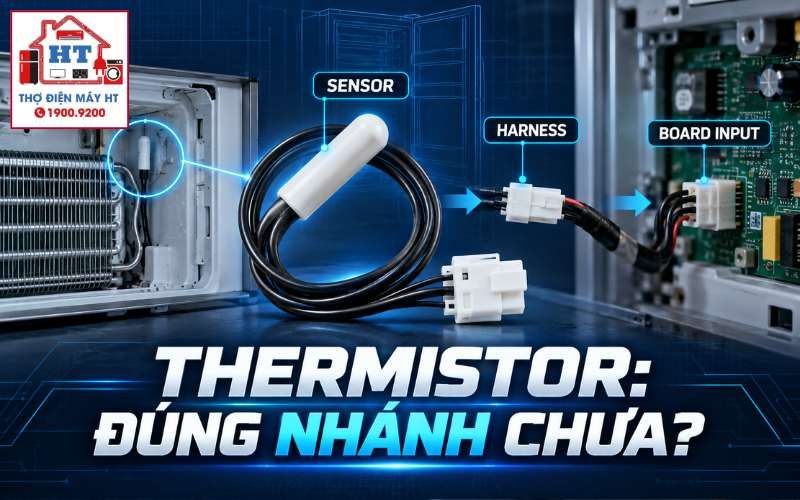

Bản đồ hệ thống liên quan đến triệu chứng
Cây chẩn đoán tổng: từ biểu hiện đến nhánh kiểm tra
Nhánh A — Kiểm tra cảm biến (ngoài mạch và biến thiên nhiệt độ)
4.1 A1. Đo điện trở rời ngoài mạch (kỹ thuật viên)
4.2 A2. Kiểm tra sụt áp tại chân tín hiệu (kỹ thuật viên)
Nhánh B — Kiểm tra dây dẫn, giắc và bo mạch
5.1 B1. Kiểm tra liên tục, tiếp xúc và nhiễu
Bảng đo kiểm: đọc dữ kiện trước khi kết luận
| Kết quả đo | Tình trạng kỹ thuật (diễn giải) | Kết luận & Hành động |
|---|---|---|
| Đo ngoài mạch: điện trở không thay đổi khi đổi nhiệt | Cảm biến có khả năng đứt bên trong hoặc bị trôi đường đặc tính | Xác minh lại đo; nếu lặp lại, thay cảm biến hoặc đối chiếu bảng trị số model |
| Đo ngoài mạch: điện trở rất thấp / gần ngắn mạch | Cảm biến chập hoặc có đường dẫn thấp trong | Cân nhắc thay cảm biến; kiểm tra kỹ dây/giắc để loại trừ chập bên ngoài |
| Đo sụt áp trên bo: điện áp thay đổi theo nhiệt | Bo và chuỗi phân áp đọc tín hiệu được | Kiểm tra cấu hình phần mềm/point setpoint hoặc các chấp hành (máy nén, quạt) |
| Đo sụt áp cố định (không đổi) khi thay nhiệt | Chuỗi phân áp, ADC hoặc tiếp xúc giắc có vấn đề | Kiểm tra tiếp giắc/dây → nếu ổn, đo các linh kiện phân áp trên bo |
Điều kiện phải dừng, an toàn và những lỗi chẩn đoán người mới rất dễ mắc
Dừng kiểm tra: Ngắt nguồn nếu phát hiện mùi khét, tia lửa, nóng bất thường hoặc rò nước gần bộ điện.
Cẩn thận: Khi đo sống trên bo, chỉ dùng que đo cách điện, tránh chạm vào các phần kim loại; chống ESD khi chạm bo mạch.
- Sai lầm: Chẩn đoán cảm biến hỏng chỉ vì tủ không lạnh — chưa đủ bằng chứng.
- Sai lầm: Đo điện trở khi đầu dò vẫn nối trên bo — có thể đo nhầm trở kháng song song.
- Sai lầm: Thay cảm biến chỉ dựa vào hình dáng hoặc màu vỏ mà không đối chiếu R25/B-value theo tài liệu.
Giải đáp các thắc mắc kỹ thuật về cảm biến nhiệt độ tủ lạnh
8.1 Có thể thay thế cảm biến nhiệt độ giữa các hãng tủ lạnh khác nhau không?
Trong nguyên tắc, cảm biến thay thế phải khớp trị số danh định ở 25°C (R25) và hệ số nhiệt (B-value) của nhà sản xuất. Không được thay tùy tiện chỉ dựa vào hình dáng. Trước khi thay, tra Service Manual model để xác định trị số và đặc tính; nếu không có tài liệu, thay chỉ nên thực hiện tạm thời để kiểm tra, sau đó lắp cảm biến đúng thông số.
8.2 Vì sao đo điện trở cảm biến ở nhiệt độ phòng vẫn thấy có số kΩ nhưng tủ vẫn báo lỗi?
Giá trị điện trở ở nhiệt độ phòng chỉ là một mốc; lỗi có thể do dây dẫn, giắc, hoặc bo mạch (ADC/chuỗi phân áp) gây sai lệch khi hệ đang hoạt động. Nếu sensor đo rời cho trị số hợp lý nhưng bo vẫn báo lỗi, cần đo sụt áp tín hiệu trên bo khi hệ đang chạy để kiểm tra đường tín hiệu và ADC.
8.3 Khi nào cần đo điện áp thay vì chỉ đo điện trở nguội của thermistor?
Khi phép đo ngoài mạch cho thấy thermistor còn đổi trị số theo nhiệt, nhưng thiết bị vẫn báo lỗi hoặc hoạt động sai, bước tiếp theo là đo điện áp tín hiệu tại chân ADC khi tủ đang chạy. Đo điện áp giúp xác định bo đọc đúng tín hiệu hay có lỗi trong chuỗi phân áp/ADC; thao tác này chỉ do kỹ thuật viên thực hiện với biện pháp an toàn phù hợp.
Sau bài này bạn phải phân biệt được
- Thermistor là NTC (điện trở giảm khi nhiệt tăng) và phải đo biến thiên điện trở theo nhiệt để xác minh.
- Phân biệt rõ kết quả đo ngoài mạch (đo rời) và đo sống (sụt áp tại bo); mỗi phép đo chứng minh điều khác nhau.
- Khi dữ liệu so sánh với Service Manual không có sẵn, không đưa ra chẩn đoán xác nhận — thay vào đó ghi lại phép đo và yêu cầu tài liệu model.
Học tiếp theo đường chẩn đoán:
- kỹ thuật tủ lạnh / tài liệu kỹ thuật tủ lạnh
- quy trình đo kiểm tủ lạnh
- bo điều khiển tủ lạnh / bo mạch vi xử lý
