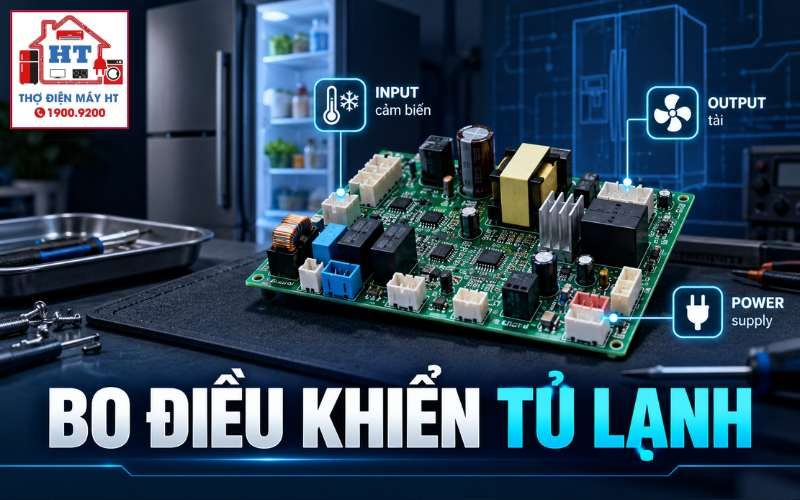

Bo điều khiển (mainboard) tủ lạnh là khối trung tâm nhận tín hiệu cảm biến, xử lý logic và xuất lệnh điều khiển tải. Trước khi kết luận bo hỏng, có thể khẳng định: cần xác minh ba yếu tố bắt buộc — nguồn/rail thứ cấp, tính toàn vẹn tín hiệu đầu vào và tình trạng tải ngoại vi. Bước an toàn đầu tiên: ngắt nguồn chính, định vị mass/tham chiếu trước khi đo; mọi phép đo sống ở khu vực nguồn sơ cấp/tụ DC là chỉ dành cho kỹ thuật viên. Bài viết áp dụng cho tủ lạnh dân dụng và tủ inverter nói chung; không thay thế service manual model cụ thể.
Hiểu đúng hiện tượng trước khi đo
Bo điều khiển là bộ nhận/tập hợp dữ liệu và ra lệnh; mất tải (máy nén/quạt không chạy) là triệu chứng chứ không phải chẩn đoán. Quan sát ban đầu bao gồm: đèn báo, hiển thị/điều khiển, tiếng relay kêu, mùi khét, hiện tượng ẩm/oxy hóa mạch. Trước bất kỳ can thiệp nào, ghi lại model/chassis nếu có, chụp ảnh tem và bảng điều khiển để đối chiếu tài liệu.
- Kiểm tra: Quan sát ngoại quan, tem model, mã lỗi (nếu có).
- Vì sao: Xác định tài liệu và ranh giới chẩn đoán phù hợp.
- Nếu đạt: Tiếp tục theo quy trình đo.
- Nếu không đạt: Yêu cầu bổ sung dữ liệu model trước khi tiếp tục.
- Điều kiện phải dừng: Thấy khói, mùi khét, tia lửa hoặc nước trên mạch → ngắt nguồn và dừng kiểm tra.
Xem thêm hướng dẫn chung về kỹ thuật tủ lạnh.
Bản đồ hệ thống liên quan đến triệu chứng
Mô tả khối chức năng chính và luồng tín hiệu để biết vì sao phải kiểm tra từng phần.
Cây chẩn đoán tổng: từ biểu hiện đến nhánh kiểm tra
Nhánh A — Kiểm tra nguồn nuôi và rail thứ cấp
4.1 Kiểm tra rail nguồn DC cấp cho mạch logic
Cẩn thận: Khu vực nguồn sơ cấp và tụ DC bus có thể giữ điện áp nguy hiểm sau khi rút nguồn — chỉ thực hiện xả tụ bằng phương pháp an toàn.
(Tham khảo chi tiết kiểm tra nguồn: chẩn đoán nguồn tủ lạnh.)
Nhánh B — Kiểm tra tín hiệu đầu vào (cảm biến, công tắc, giao tiếp)
5.1 Kiểm tra cảm biến nhiệt (NTC)
5.2 Kiểm tra giao tiếp giữa các bo
(Tham khảo: cảm biến thermistor tủ lạnh và chẩn đoán lỗi giao tiếp tủ lạnh.)
Nhánh C — Kiểm tra khối chấp hành (relay, triac, IC driver, tải)
6.1 Chẩn đoán mạch đóng cắt máy nén và sấy xả đá
6.2 Chẩn đoán mạch điều khiển quạt và damper
(Tham khảo thêm: các bài về quạt và damper trong pool nội bộ.)
Ma trận 4 bước chẩn đoán: phép đo → vị trí → kết luận
| Bước | Phép đo | Vị trí | Kết quả mong đợi | Quyết định cô lập |
|---|---|---|---|---|
| 1. Ngoại quan & an toàn | Quan sát, chụp ảnh | Bo, giắc, dây | Không cháy, chân giắc chắc | Tiếp theo: nguồn |
| 2. Rail nguồn | Đo DCV (tham chiếu GND thứ cấp) | Rail 5V/12V (logic/driver) | Rail ổn định | Nếu không: cô lập SMPS |
| 3. Tải ngoại vi | Đo Ohm cuộn/ motor/ sưởi (nguội) | Cuộn máy nén, quạt, sưởi | Trở kháng hợp lý hoặc thông mạch | Nếu chập/đứt: sửa tải |
| 4. Tín hiệu lệnh | Quan sát chân kích/oscilloscope | Chân driver/relay | Có xung/điện áp lệnh tương ứng | Nếu không có lệnh: kiểm tra MCU/điều kiện input |
Những lỗi chẩn đoán người mới rất dễ mắc
- Sai lầm: Thấy tải không chạy rồi vội thay bo mà không đo ôm tải hoặc kiểm tra sensor.
- Sai lầm: Cắm nguồn thử bo mới vào thiết bị vẫn có chập tải khiến bo mới nổ.
- Sai lầm: Đo điện trở sensor khi còn nối mạch (không tách giắc) dẫn đến đọc sai.
- Biện pháp: Luôn đo tải ở trạng thái nguội, tách giắc sensor trước khi đo, xả tụ an toàn trước khi chạm vùng nguồn.
Điều kiện phải dừng và an toàn
Dừng kiểm tra: Nếu phát hiện khói, mùi khét, tia lửa hoặc có nước trên mạch — ngắt nguồn ngay và xử lý an toàn.
Cẩn thận: Xả tụ DC bus đúng quy trình; không chạm vùng điện cao khi bo vẫn còn nguồn; đo sống ở khu vực sơ cấp chỉ dành cho kỹ thuật viên với PPE phù hợp.
- Trang thiết bị an toàn: găng cách điện, kính bảo hộ, đồng hồ đo có chứng nhận an toàn CAT phù hợp.
- Khi cần can thiệp cơ khí vào block lạnh hoặc nạp môi chất: dừng và chuyển sang thợ lạnh chuyên môn.
(Tham khảo quy trình đo kiểm: quy trình đo kiểm tủ lạnh.)
Sau bài này bạn phải phân biệt được
- Khi nào một triệu chứng là Quan sát (ví dụ: quạt không quay) và khi nào là Giả thuyết (ví dụ: bo hỏng) cần đo xác minh.
- Ba nhóm kiểm tra bắt buộc trước khi thay bo: rail nguồn, tín hiệu input, tải ngoại vi.
- Các dấu hiệu an toàn bắt buộc: mùi khét, khói, tụ DC còn điện.
Học tiếp theo đúng đường chẩn đoán
Một số câu hỏi kỹ thuật thường gặp
1) Có nên cấp nguồn trực tiếp 220V để thử bo điều khiển trên bàn test không?
Không. Thử bo với nguồn 220V trực tiếp chỉ được thực hiện khi có bench supply, isolation transformer và kỹ thuật viên có thiết bị an toàn phù hợp. Trước mọi thử nghiệm cần xác minh không có ngắn mạch tải ngoại vi và đảm bảo tụ DC đã được xả. Thử 220V trên bo lắp sẵn trong tủ cần ngắt và cô lập tải để tránh hỏng bo mới.
2) Khi thay bo điều khiển mới, tại sao phải đo ôm tải quạt và thanh sấy trước?
Vì nếu tải có chập (cuộn motor chạm vỏ, sưởi ngắn), bo mới khi lắp vào sẽ chịu dòng sự cố ngay lập tức và có thể hư tầng công suất. Đo ôm/cách điện giúp xác định tải có an toàn để cấp điện và tránh thay bo oan.
3) Dấu hiệu nào cho thấy MCU trên bo mạch đã chết hoàn toàn?
Dấu hiệu tham chiếu: rail logic vững nhưng không có bất kỳ phản hồi lệnh, không có xung reset/clock, hoặc không có phản hồi giao tiếp khi kiểm tra chân lệnh. Tuy nhiên, chỉ coi là “đã chết” sau khi đã loại trừ nguồn, mạch đệm input/output và firmware/lock — tức là cần phép đo chi tiết và tài liệu schematic model để xác nhận.
4) Nếu chân lệnh trên bo không có điện áp kích khi tủ yêu cầu, có thể sửa tại chỗ không?
Trước khi can thiệp, cần xác minh rằng MCU thực sự nhận input yêu cầu (sensor/door) và rail driver ổn. Nếu nguyên nhân là phần mềm/MCU, sửa tại chỗ thường không khả thi; nếu là linh kiện rời (driver transistor, optocoupler), kỹ thuật viên có thể thay thế sau khi xác nhận bằng phép đo trong mạch và schematic.
—
