Máy hút mùi với kiến trúc bo tách rời (bo nguồn/công suất và bo điều khiển/hiển thị) truyền lệnh và trạng thái qua một tập hợp cáp và đường tín hiệu. Từ dữ kiện hiện tại chỉ có thể khẳng định phạm vi cần kiểm tra: cáp nối vật lý, rail nguồn thứ cấp (VCC/GND) trên bo hiển thị, và đường dữ liệu/điều khiển — chưa thể kết luận bo nào hỏng nếu chưa đo. Trước mọi thao tác, ngắt nguồn lưới và tuân thủ điều kiện dừng kèm PPE; mọi phép đo live chỉ thực hiện bởi kỹ thuật viên có thiết bị cách ly.
Hiểu đúng hiện tượng trước khi đo
Quan sát đầu tiên cần ghi nhận: bảng điều khiển có sáng không, phím bấm có nhấp nháy hay treo, motor có khởi động ở cấp nào, và có mùi khét/tiếng kêu bất thường không. Đây là dữ kiện quan sát; các nguyên nhân (cáp lỏng, mất rail VCC, driver hỏng, MCU treo) đều là giả thuyết cần đo để xác minh. Không gọi là “hỏng bo” khi chỉ dựa vào đèn LED hay triệu chứng vận hành; cần tuân thủ chuỗi đo: kiểm tra nguội → kiểm tra rail DC → kiểm tra mức logic tĩnh → kiểm tra dạng sóng.

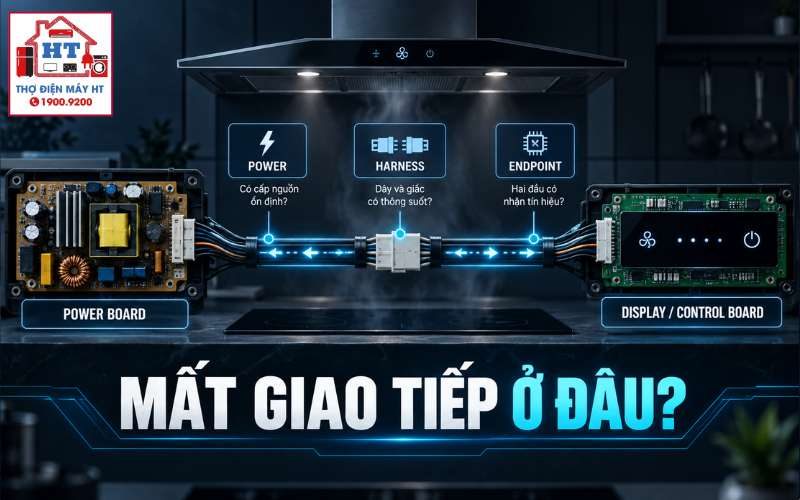

Bản đồ hệ thống liên quan đến triệu chứng
Cây chẩn đoán tổng: từ biểu hiện đến nhánh kiểm tra
Nhánh A — Kiểm tra toàn vẹn cáp và tiếp xúc (Đo nguội)
A1. Kiểm tra: thông mạch và quan sát cơ học
A2. Kiểm tra: điện trở cách giữa chân kề
Nhánh B — Kiểm tra rail nguồn và mức logic tĩnh/động (Đo có điện)
B1. Kiểm tra: rail VCC tại jack bo điều khiển
Dừng kiểm tra: mọi phép đo live phải dừng nếu không xác định rõ bo nguồn có cách ly; dùng biến áp cách ly cho oscilloscope khi bo không cách ly.
B2. Kiểm tra: mức logic tĩnh trên đường data
B3. Kiểm tra: xung / giao tiếp bằng oscilloscope hoặc logic analyzer (kỹ thuật viên)
Bảng đo kiểm: đọc dữ kiện trước khi kết luận
| Điểm đo / Tên tín hiệu | Mass tham chiếu | Mức tham khảo (ví dụ) | Diễn giải khi bất thường |
|---|---|---|---|
| Rail VCC (jack vào bo hiển thị) | GND của bo thứ cấp | Ví dụ: 5V hoặc 12V DC (tham khảo theo tài liệu model) | VCC = 0 → kiểm tra cáp, cầu chì, mạch nguồn. VCC biến động → tụ lọc hỏng hoặc sụt tải. |
| GND (mass chung) | Khung hoặc mass đo chung | 0 V | Mass nổi (điện trở cao) → nối đất kém hoặc đường mass bị đứt; cẩn thận nếu mass mang điện lưới trên nguồn không cách ly. |
| Data / TX / RX / SDA / SCL | GND của bo điều khiển | Ví dụ: mức logic TTL (0 V / ~5 V) hoặc mức theo thiết kế | Luôn 0 V → pull-up hỏng hoặc chân MCU kéo xuống. Mức không ổn định → nhiễu hoặc chập transistor. |
| Fan Enable / Light Enable (dây rời) | GND | Logic High/Low theo thiết kế (xem manual) | Tín hiệu có xung nhưng relay/triac không hoạt động → lỗi driver bo nguồn. |
Những lỗi chẩn đoán người mới rất dễ mắc
- Sai lầm: Đổi bo điều khiển ngay khi đèn vẫn sáng. Giải thích: Bo hiển thị có nguồn và LED nhưng chân I/O có thể bị cứng; cần đo tín hiệu trước khi thay bo.
- Sai lầm: Đo bằng oscilloscope không cách ly trên bo không cách ly. Giải thích: Dẫn tới nguy cơ chạm vỏ và hỏng thiết bị hoặc gây sốc.
- Sai lầm: Kết luận data bus bị lỗi do nhiễu motor mà không kiểm tra pull-up/pull-down. Giải thích: Pull resistor hỏng có thể tạo hiện tượng tương tự.
Điều kiện phải dừng và an toàn
Dừng kiểm tra: Ngay lập tức ngắt nguồn khi thấy khói, mùi khét, tia lửa, hoặc linh kiện quá nóng.
Cẩn thận: Nếu bo nguồn là nguồn không cách ly (cap-drop hoặc buck trực tiếp), mass của bo có thể mang điện pha; mọi phép đo live chỉ thực hiện với biến áp cách ly và PPE.
Dừng kiểm tra: Không thử cắm/rút cáp hot-plug trên bo khi máy vẫn có điện. Que đo trượt có thể gây chập VCC sang chân Data.
Sau bài này bạn phải phân biệt được
- Cách phân biệt: mất nguồn (VCC = 0) khác với mất giao tiếp (VCC có nhưng Data ≈ 0).
- Trình tự kiểm tra đúng: kiểm tra nguội (thông mạch) → đo rail DC → đo mức logic tĩnh → đo dạng sóng.
- Khi nào cần kỹ thuật viên: mọi phép đo live trên bo nguồn có điện áp lưới hoặc bo không cách ly phải do kỹ thuật viên thực hiện.
Học tiếp theo đúng đường chẩn đoán
Những thắc mắc thường gặp về giao tiếp liên bo
11.1 Tôi có thể thay cáp kết nối bo mạch bằng dây điện đơn thông thường được không?
Thay thế chỉ chấp nhận khi đảm bảo cùng số lõi, đúng thứ tự chân (pin-to-pin), tiết diện đủ và vỏ bọc chịu nhiệt/ dầu mỡ. Dây đơn có thể làm tăng nhiễu, không có vỏ che chắn và dễ bị đứt ngầm; nếu dùng tạm, nên kiểm tra tính toàn vẹn và cố định cơ khí, nhưng ưu tiên dùng cáp phù hợp theo tài liệu hoặc phụ tùng thay thế chính hãng.
11.2 Vì sao bo điều khiển vẫn sáng LED nhưng máy không điều khiển được motor?
Đèn LED tiêu thụ rất ít; bo hiển thị có thể có rail VCC ổn nhưng MCU hoặc chân I/O chịu tải có thể bị treo hoặc bị kéo xuống. Cần đo mức logic trên chân data khi thao tác phím và kiểm tra tín hiệu enable tới bo nguồn; chỉ khi có bằng chứng xung/không xung mới phân lập được lỗi nằm ở bo điều khiển hay bo nguồn.
11.3 Làm thế nào để phân biệt lỗi do đứt đường truyền hay do chết vi điều khiển bo hiển thị?
Bắt đầu bằng đo điện trở/thoại cáp (đo nguội). Nếu cáp thông mạch và VCC có, đo mức logic tĩnh: nếu chân MCU không thay đổi khi nhấn phím nhưng chân vào của cáp vẫn vậy → nghi MCU/firmware; nếu chân trên bo điều khiển thay đổi nhưng tín hiệu không tới bo nguồn → lỗi cáp/driver giữa hai bo. Dùng oscilloscope để kiểm chứng gói tin là bước khóa.
11.4 Có cách nhanh để biết bo nguồn có cách ly hay không trước khi dùng oscilloscope?
Quan sát cấu trúc bo và tài liệu kỹ thuật model; nếu không có schematic, kiểm tra bằng đồng hồ trên chế độ thang lớn đo điện trở giữa mass bo và lớp vỏ/đất (khi tắt nguồn). Do mức rủi ro cao, mọi phép xác định cần do kỹ thuật viên thực hiện và không nên tiến hành đo live nếu không chắc chắn.
