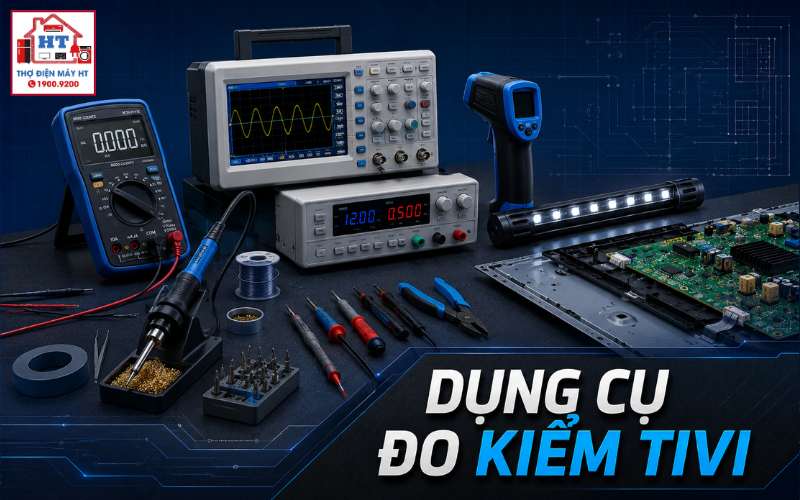

Để chẩn đoán và sửa chữa tivi một cách chính xác, kỹ thuật viên cần sử dụng bộ dụng cụ đo kiểm chuyên dụng, không chỉ dừng lại ở tua vít hay mỏ hàn. Các dụng cụ cốt lõi gồm đồng hồ vạn năng (DMM) để kiểm tra điện áp, oscilloscope để phân tích tín hiệu, cùng các thiết bị chuyên dụng như LED tester và ESR meter cho các linh kiện đặc thù. Bài viết này trình bày công năng và tiêu chí lựa chọn dụng cụ ở mức tổng quát, áp dụng cho nhiều dòng tivi. Khi thao tác, luôn đảm bảo đã ngắt điện, xả tụ cao áp trước khi đo nguội và tuân thủ quy tắc an toàn khi đo nóng.
Phân Loại Dụng Cụ Sửa Tivi Theo Nhiệm Vụ Chẩn Đoán
Trong sửa chữa tivi, dụng cụ đo kiểm được chia thành ba nhóm chính, mỗi nhóm phục vụ một nhiệm vụ chẩn đoán khác nhau:
- Nhóm cơ bản & bắt buộc: Đồng hồ vạn năng (DMM), mỏ hàn, kìm, tua vít. DMM là thiết bị nền tảng để kiểm tra điện áp, thông mạch, điện trở và linh kiện bán dẫn.
- Nhóm phân tích tín hiệu: Oscilloscope dùng để quan sát dạng sóng, xung tín hiệu và kiểm tra nhiễu trên các đường nguồn hoặc tín hiệu số.
- Nhóm chuyên dụng: Máy test LED để kiểm tra đèn nền, máy đo ESR để xác định tụ hóa hỏng, máy nạp ROM dùng khi xử lý lỗi phần mềm.
Việc lựa chọn dụng cụ phù hợp giúp tiết kiệm thời gian và tăng độ chính xác khi chẩn đoán từng khối mạch.
| Nhiệm vụ | Dụng cụ chính | Thông số cần đo/kiểm tra |
|---|---|---|
| Kiểm tra nguồn cấp trước | Đồng hồ vạn năng | Điện áp DC, thông mạch |
| Phân tích tín hiệu, xung | Oscilloscope | Dạng sóng, tần số, nhiễu |
| Kiểm tra đèn nền LED | Máy test LED | Hoạt động của từng bóng/thanh LED |
| Kiểm tra tụ hóa | Máy đo ESR | ESR (nội trở tương đương) |
| Nạp lại firmware | Máy nạp ROM | Dữ liệu phần mềm bo chính |
Đồng Hồ Vạn Năng (DMM): Công Cụ Nền Tảng Không Thể Thiếu
Đồng hồ vạn năng là thiết bị không thể thiếu trong sửa chữa tivi, với các ứng dụng chính sau:
2.1 Đo điện áp
2.2 Đo thông mạch
2.3 Đo điện trở
2.4 Kiểm tra diode/transistor
Tham khảo thêm về cách đo điện áp tivi để áp dụng đúng phương pháp đo.
Oscilloscope: “Con Mắt” Phân Tích Tín Hiệu Số và Xung
Oscilloscope là thiết bị cho phép quan sát trực tiếp dạng sóng điện áp theo thời gian, vượt xa khả năng của DMM:
3.1 Khi nào cần oscilloscope?
- DMM chỉ đo giá trị trung bình, không cho biết dạng sóng, xung hoặc nhiễu.
- Oscilloscope cho phép: Xem trực tiếp hình dạng tín hiệu, phát hiện xung bất thường, nhiễu cao tần hoặc lỗi giao tiếp số.
3.2 Ứng dụng trong sửa tivi
- Kiểm tra ripple trên nguồn DC: Phát hiện tụ lọc yếu, nguồn nhiễu.
- Quan sát xung nguồn xung: Kiểm tra hoạt động của mạch nguồn switching.
- Phân tích tín hiệu giao tiếp: Xem xung LVDS, eDP, I2C, SPI giữa các bo mạch (chỉ ở mức khái niệm, không giải mã sâu).
Lưu ý: Băng thông và tần số lấy mẫu của oscilloscope càng cao thì càng quan sát được tín hiệu nhanh, nhưng không phải mọi ứng dụng đều cần mức cao nhất.
Máy Test LED và Máy Đo ESR: Trợ Thủ Chẩn Đoán Nhanh
Hai thiết bị chuyên dụng giúp rút ngắn thời gian xác định lỗi ở các khối đặc thù:
4.1 Máy test LED
4.2 Máy đo ESR
Tiêu Chí Lựa Chọn Dụng Cụ Đo Phù Hợp
Khi lựa chọn dụng cụ đo kiểm, cần hiểu rõ các thông số kỹ thuật sau:
5.1 Với đồng hồ vạn năng (DMM)
- True RMS: Đo chính xác điện áp AC không phải sóng sin chuẩn, hữu ích khi kiểm tra nguồn xung.
- Cấp an toàn CAT: CAT II, CAT III thể hiện khả năng chịu đựng xung áp và mức bảo vệ khi đo ở các môi trường khác nhau.
5.2 Với oscilloscope
- Băng thông (Bandwidth): Xác định khả năng đo tín hiệu nhanh; băng thông càng cao, càng quan sát được tín hiệu tần số lớn.
- Tần số lấy mẫu (Sample Rate): Ảnh hưởng đến độ chi tiết của dạng sóng thu được.
5.3 Độ chính xác và độ phân giải
- Độ chính xác (Accuracy): Mức sai số tối đa cho phép so với giá trị thực.
- Độ phân giải (Resolution): Số lượng chữ số hiển thị hoặc mức nhỏ nhất có thể đo được.
Không nên chọn dụng cụ chỉ dựa vào giá hoặc số tính năng, mà cần cân nhắc nhu cầu thực tế và mức độ an toàn.
An Toàn Lao Động Khi Đo Kiểm Bo Mạch Tivi
Làm việc với bo mạch tivi tiềm ẩn nhiều rủi ro về điện, cần tuân thủ các nguyên tắc sau:
6.1 Nguyên tắc “một tay”
- Chỉ sử dụng một tay khi đo trên mạch đang có điện để giảm nguy cơ dòng điện đi qua tim nếu xảy ra sự cố.
6.2 Sử dụng biến áp cách ly
- Luôn dùng biến áp cách ly khi đo kiểm trên bo nguồn để tránh giật điện và bảo vệ thiết bị đo.
6.3 Xả tụ cao áp
- Trước khi thao tác trên bo nguồn hoặc panel, phải xả tụ lọc nguồn chính đúng quy trình để tránh phóng điện gây nguy hiểm.
6.4 Sử dụng que đo đúng cách
- Không để chập que đo, nên dùng kẹp cá sấu cho mass để rảnh tay và giảm rủi ro chạm chập.
Tham khảo thêm về an toàn khi sửa đồ tivi để nắm vững các quy tắc bảo vệ bản thân và thiết bị.
Giải Đáp Thêm Về Dụng Cụ Sửa Chữa Tivi
7.1 Mới học sửa tivi thì nên đầu tư dụng cụ nào trước tiên?
Nên bắt đầu với một đồng hồ vạn năng chất lượng tốt và bộ dụng cụ cơ khí cơ bản. Đây là nền tảng để thực hiện hầu hết các phép đo và thao tác cơ bản trên tivi.
7.2 Có thể sửa tivi mà không cần oscilloscope không?
Có thể xử lý các lỗi nguồn cơ bản mà không cần oscilloscope, nhưng với các lỗi liên quan đến tín hiệu, nhiễu hoặc giao tiếp số, oscilloscope gần như là bắt buộc để xác định nguyên nhân.
7.3 Máy nạp ROM/BIOS dùng để làm gì trong sửa tivi?
Máy nạp ROM/BIOS được sử dụng để nạp lại firmware cho bo chính, đặc biệt khi tivi bị lỗi phần mềm, treo logo hoặc không khởi động được.
Sau bài này bạn cần hiểu được gì
- Phân biệt được vai trò của từng loại dụng cụ đo kiểm trong sửa chữa tivi.
- Hiểu các thông số kỹ thuật quan trọng khi lựa chọn dụng cụ.
- Nhận biết các nguyên tắc an toàn khi đo kiểm trên bo mạch tivi.
- Biết cách áp dụng từng dụng cụ cho từng nhiệm vụ chẩn đoán cụ thể.
