Driver BLDC Máy Hút Mùi: Inverter, Điều Khiển Motor Và Chẩn Đoán

• Vị trí vật lý: khối driver có thể tích hợp trong thân motor BLDC hoặc nằm trên cụm bo công suất (Power/Inverter Board) rời; xác định bằng quan sát vỏ, đường dẫn điện lớn từ tụ DC Bus và dây pha U/V/W ra motor.
• Thành phần chính: cầu chỉnh lưu/chỉnh lưu một chiều, tụ lọc DC Bus, modul công suất (IPM hoặc dàn MOSFET), gate driver, mạch tạo xung và mạch hồi tiếp (Hall/ADC/Limiter).
• Quan sát → Giả thuyết → Kiểm tra: ghi lại hiện tượng (tiếng động, khói, cầu chì đứt), đặt giả thuyết (ví dụ mất 1 pha do chập MOSFET hoặc cuộn dây hở), rồi lập danh sách phép đo cần thực hiện (đo diode/điểm mass, đo trở kháng cuộn).
• Giới hạn: không mở kết luận về pinout hay trị số cụ thể khi không có schematic của model. Tránh tháo bo khi nguồn chưa được xả.

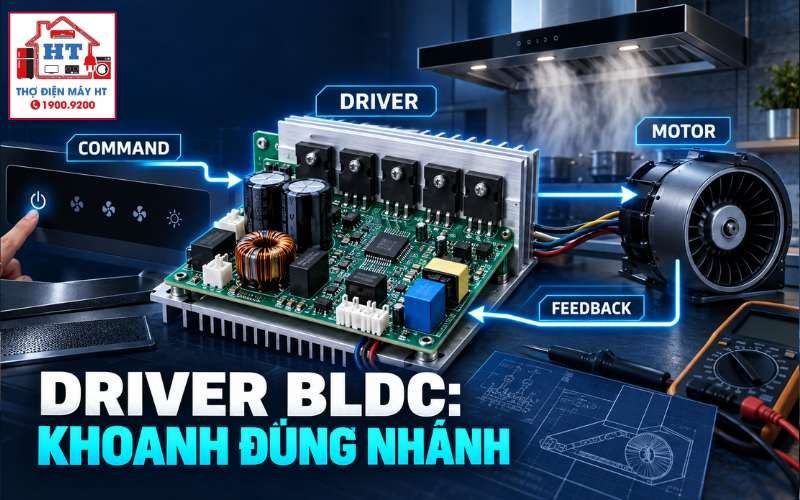

• Mục tiêu: Hiểu luồng từ lệnh người dùng đến việc đóng/mở bán dẫn tạo 3 pha quay rotor.

2.2 Vòng phản hồi và bảo vệ

• Vòng phản hồi: Hall sensors hoặc back‑EMF cung cấp vị trí rotor cho thuật toán kích góc; nếu mất phản hồi, driver có thể ngắt xung.
• Bảo vệ: giám sát dòng (shunt/current sense), quá áp DC Bus, quá nhiệt và fault line từ IPM.
• Lưu ý nguồn: DC Bus thu được từ bo nguồn/PSU; để hiểu đường cấp, xem thêm bo nguồn PSU máy hút mùi.

• Phân tầng lỗi theo vị trí:
• Tầng công suất: chập van high‑side/low‑side dẫn đến cầu chì nhảy hoặc tụ DC bị kéo sụt.
• Tầng kích/Gate driver: mất tín hiệu kích sẽ không sinh ra 3 pha, dù tầng công suất nguyên vẹn.
• Mạch hồi tiếp: hỏng Hall hoặc mạch đọc back‑EMF khiến driver ngắt để tránh quay lệch pha.
• Mạch giám sát: lỗi shunt/ADC báo quá dòng giả, giới hạn công suất.

• Chuỗi kiểm tra khuyến nghị (từ ít xâm lấn đến động):

1. Ngắt hoàn toàn nguồn, xả tụ DC Bus (đảm bảo điện áp tụ < 5 V trước khi chạm).
2. Kiểm tra ngoại quan: vết cháy, tụ phồng, cầu chì, đường hàn đứt.
3. Đo nguội: kiểm tra diode chỉnh lưu, đo diode giữa P/N và các pha U/V/W để phát hiện thủng.
4. Kiểm tra nguồn phụ Vcc của IC driver (thông thường 5V/12V/15V — đối chiếu datasheet bo).
5. Đo trở kháng cuộn dây motor để loại trừ cuộn hở/đứt; tách driver và motor để xác định nguồn gốc sự cố (xem thêm motor BLDC máy hút mùi để biết điểm phân lập cơ bản).

• H3 4.1 Phép đo tĩnh (Passive Measurement) khoanh vùng tầng công suất
• Kiểm tra: đo diode bán dẫn và trở kháng các van khi bo đã xả và không cấp nguồn.
• Vì sao: xác nhận tầng công suất không bị thủng gây chập khi cấp nguồn.
• Nếu đạt: tiếp tục kiểm tra nguồn Vcc và tín hiệu logic.
• Nếu không đạt: nghi ngờ tầng công suất bị thủng; dừng thử có tải.
• Điều kiện phải dừng: phát hiện điện trở cực thấp (chập) giữa P-N hoặc pha tới pha.
• H3 4.2 Phép đo động (Active Measurement) kiểm tra điện áp và tín hiệu kích
• Kiểm tra: cấp nguồn qua biến áp cách ly hoặc nguồn thử, theo dõi DC Bus, Vcc, và xung kích trên Gate (nếu có oscilloscope).
• Vì sao: một số lỗi chỉ xuất hiện dưới tải hoặc khi vi điều khiển phát lệnh.
• Nếu đạt: xác minh driver thực hiện trình tự 3 pha.
• Nếu không đạt: kiểm tra tín hiệu enable/PWM từ bo chính hoặc mạch bảo vệ đang chặn.
• Điều kiện phải dừng: phát hiện tia lửa, mùi khét, hoặc tụ DC Bus nóng lên nhanh — ngắt nguồn ngay.

• Nguyên tắc thay thế linh kiện công suất:
• Phải đối chiếu datasheet: điện áp chịu đựng (Vds/Vce), dòng định mức, Rds(on)/tr, tf, kiểu đóng gói và khả năng tản nhiệt.
• Thay toàn bộ module IPM khi module có nhiều chức năng bảo vệ tích hợp và đơn giản hơn so với thay từng MOSFET rời.
• Thay bo driver cả cụm:
• So sánh giao tiếp logic (mức 3.3V/5V), đường báo lỗi (Fault), và tín hiệu enable/PWM; chỉ dùng bo có sự tương thích rõ ràng.
• Không dùng bo “đa năng” nếu không có thông tin về thuật toán điều khiển (commutation, FOC vs Trapezoidal) — có thể gây hiện tượng chạy sai góc kích/ồn.
• Lưu ý kỹ thuật: luôn lưu ý tản nhiệt, keo dẫn nhiệt và hệ ốc cố định sau khi thay.

• Quy tắc an toàn bắt buộc:
• Ngắt nguồn chính và xả tụ DC Bus trước mọi can thiệp.
• Phép đo có cấp điện chỉ thực hiện bởi kỹ thuật viên có dụng cụ phù hợp (biến áp cách ly, oscilloscope kèm Probe x10, kẹp dòng).
• Không đo trực tiếp chân gate bằng que thường khi mạch đang chạy — dùng probe đại diện an toàn.
• Checklist dừng khẩn cấp:

8.1 Cách phân biệt lỗi kẹt cơ motor và lỗi mất pha từ driver?

Quan sát ban đầu: kẹt cơ thường gây tiếng va, trục không thể quay hoặc quay cứng bằng tay; mất pha driver thường thấy motor nhích, rung mạnh hoặc hú điện khi cấp nguồn. Để xác minh: ngắt nguồn, đo trở kháng cuộn dây motor tách riêng (nếu cuộn bình thường → kiểm tra driver). Nếu cuộn bị hở/không cân → nghi motor; nếu cuộn ổn mà không có xung 3 pha khi chạy → nghi driver.

8.2 Có thể đo kiểm tra xung kích 3 pha bằng đồng hồ VOM không?

Đồng hồ VOM chỉ cho biết có sự thay đổi trung bình hoặc RMS rất thô; nó không thể hiển thị dạng sóng, góc kích hay nhiễu. Để kiểm tra xung kích cần oscilloscope hoặc đo logic probe phù hợp; dùng VOM chỉ có thể phát hiện điện áp DC Bus, Vcc hoặc chập rõ rệt ở trạng thái tĩnh.

8.3 Vì sao driver BLDC dễ bị nổ lại ngay sau khi vừa thay tầng công suất?

Nếu nguyên nhân gốc chưa được loại trừ (ví dụ cuộn motor có chập, mạch bảo vệ bị bỏ qua, hoặc bo nguồn cung cấp DC Bus không ổn), khi thay linh kiện công suất mới và cấp nguồn, vẫn có thể tái chập. Trước khi thay, cần phân lập motor, kiểm tra diode và tụ, dùng tải thử an toàn; chỉ khi các phép đo tĩnh cho kết quả sạch mới nên cấp điện thử.

8.4 Điểm khác biệt cốt lõi giữa driver Sensorless và driver có cảm biến Hall là gì?

Driver có Hall nhận tín hiệu vị trí rotor trực tiếp từ cảm biến, cho phép kích góc chính xác ngay cả ở tốc độ thấp; driver sensorless ước lượng vị trí bằng back‑EMF, yêu cầu rotor phải đạt một số tốc độ tối thiểu hoặc có thuật toán khởi động đặc biệt. Vì vậy, lỗi cảm biến Hall gây mất thông tin vị trí ngay lập tức, trong khi driver sensorless có đặc thù lỗi khác liên quan tới tín hiệu EMF và thuật toán.

• Dưới đây là các năng lực kết thúc khóa học ngắn:
• Phân biệt được quan sát (motor không quay, rung, mùi khét) và chẩn đoán (driver hỏng, motor hỏng, bo nguồn).
• Biết thứ tự kiểm tra an toàn: ngắt nguồn → xả tụ DC Bus → kiểm tra ngoại quan → đo nguội → đo có tải.
• Biết khi nào đo tĩnh là đủ và khi nào phải chuyển sang đo động/oscilloscope.
• Nhận diện dấu hiệu cần dừng ngay (khói, tia lửa, tụ phồng).
• Học tiếp theo đường chẩn đoán:
• motor BLDC máy hút mùi
• bo nguồn PSU máy hút mùi

Sau khi thu thập ảnh tem model, schematic hoặc mã bo, đối chiếu với service manual của model cụ thể trước khi thực hiện thay linh kiện hoặc lập trình lại firmware.
