Các điện áp AVDD, VGH, VGL, VCOM trên bo T-Con là nền tảng để điều khiển panel tivi LCD/LED. Việc đo và phân tích các điện áp này là bước bắt buộc khi gặp lỗi sọc, chồng hình, trắng màn hoặc sai màu. Tuy nhiên, trị số điện áp cụ thể hoàn toàn phụ thuộc vào từng model panel và bo T-Con; không có giá trị chung cho mọi tivi. Đo sai điểm hoặc thao tác không an toàn có thể gây hỏng thiết bị hoặc nguy hiểm cho người đo, do đó chỉ kỹ thuật viên có chuyên môn mới được thực hiện.
Vai trò của các điện áp chính trên bo T-Con
Bo T-Con nhận nguồn sơ cấp (thường 12V) từ bo chính, sau đó tạo ra các điện áp đặc biệt như AVDD, VGH, VGL, VCOM để điều khiển trực tiếp panel. Việc đo các điện áp này giúp xác định khối DC-DC trên T-Con có hoạt động đúng không và có bị ảnh hưởng bởi tải panel hay không. Nếu các điện áp này bất thường, hình ảnh sẽ xuất hiện lỗi như sọc, trắng màn, chồng hình hoặc sai màu. Để hiểu cấu tạo tổng thể của bo T-Con, xem thêm tại bo-tcon-tivi.
Dụng cụ và điều kiện đo kiểm an toàn
- Đồng hồ vạn năng số (DMM) có độ chính xác cao, que đo đầu nhọn.
- Tivi phải bật, panel đang hoạt động (có tín hiệu đầu vào càng tốt).
- Chỉ kỹ thuật viên có chuyên môn mới được thực hiện.
- Quy tắc một tay (one-hand rule) để tránh dòng điện đi qua tim.
- Không để que đo chạm chập giữa các chân linh kiện.
- Dừng kiểm tra ngay nếu thấy tia lửa, khói hoặc mùi khét.
- Đảm bảo cách ly nguồn, sử dụng PPE nếu cần.
Hướng dẫn xác định điểm đo (Test Point) và điểm nối đất (GND)
Hầu hết các bo T-Con đều in ký hiệu rõ ràng cho các điểm đo: VGH, VGL, AVDD, VCOM, Gamma… Các ký hiệu này thường nằm gần cạnh bo hoặc gần IC DC-DC. Reference ground (điểm mass) nên lấy tại điểm ký hiệu GND trên bo hoặc vỏ kim loại tivi. Đo sai mass sẽ cho kết quả sai hoàn toàn. Khi không thấy ký hiệu, không tự ý đo mò mà cần tra cứu tài liệu kỹ thuật đúng model.

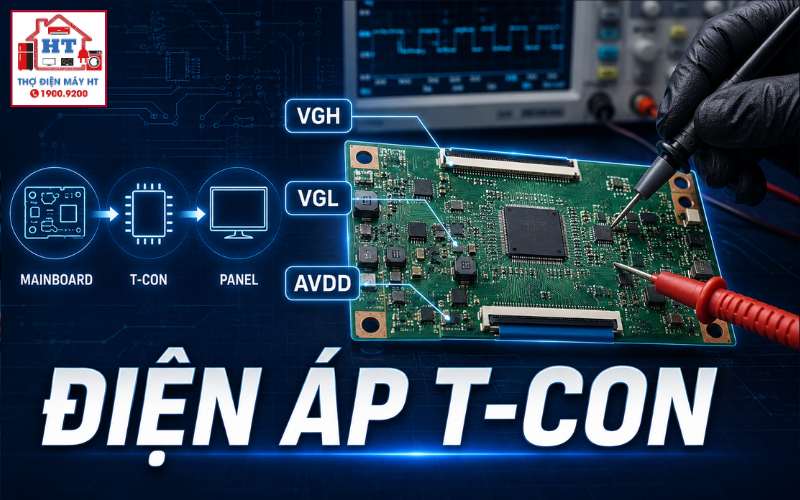

Hình minh họa: Các ký hiệu test point trên bo T-Con mẫu (VGH, VGL, AVDD, VCOM, GND).
Chức năng và dải giá trị tham khảo của từng điện áp
| Điện áp | Chức năng | Dải giá trị tham khảo* | Triệu chứng khi lỗi |
|---|---|---|---|
| AVDD | Nguồn nuôi mạch logic, khuếch đại Gamma | Khoảng 15–20V (dương) | Trắng màn, sọc, không hình |
| VGH | Điện áp dương cao, mở cổng TFT | +20V đến +35V | Màn tối, sọc ngang, không lên hình |
| VGL | Điện áp âm, đóng cổng TFT | -5V đến -15V | Sọc, lưu ảnh, hình không ổn định |
| VCOM | Tham chiếu điểm ảnh, ổn định hình | Khoảng 1/2 AVDD | Nhấp nháy, sai màu, âm bản |
| Gamma | Hiệu chỉnh độ sáng theo mức xám | Nhiều mức, dải nhỏ | Sai màu, mất chi tiết sáng/tối |
*Giá trị chỉ mang tính tham khảo, cần kiểm tra theo model cụ thể.
Phân tích và diễn giải kết quả đo
5.1. Tất cả điện áp đều có và đúng dải tham khảo
Nếu các điện áp AVDD, VGH, VGL, VCOM đều đủ và nằm trong dải tham khảo, giả thuyết là khối DC-DC trên T-Con hoạt động tốt. Lỗi hình ảnh có thể do tín hiệu LVDS/eDP từ bo chính, lỗi logic trên T-Con hoặc lỗi panel không liên quan đến nguồn.
5.2. Mất một hoặc nhiều điện áp (VGH, VGL, AVDD)
Có hai giả thuyết chính:
- Lỗi trên khối DC-DC của T-Con (IC, diode, cuộn dây…).
- Chập tải từ panel, khiến DC-DC bảo vệ và ngắt nguồn.
5.3. Cách phân biệt lỗi T-Con và lỗi Panel
Cách ly cáp LVDS/eDP nối từ T-Con lên panel, sau đó đo lại các điện áp:
- Nếu điện áp xuất hiện trở lại: panel có khả năng bị chập.
- Nếu vẫn mất: lỗi nằm trên bo T-Con.
Tham khảo thêm về triệu chứng tại tivi-chong-hinh hoặc tivi-sai-mau-am-ban.
Giải đáp các câu hỏi khi đo điện áp T-Con
6.1. Đo không thấy ký hiệu test point trên bo T-Con thì phải làm sao?
Không tự ý đo mò. Cần tra cứu schematic, tài liệu kỹ thuật đúng model hoặc liên hệ nhà sản xuất để xác định điểm đo và mass chuẩn.
6.2. Mất điện áp VGH có chắc chắn là hỏng bo T-Con không?
Không. Mất VGH có thể do chập tải từ panel. Cần cách ly panel và đo lại để xác định nguyên nhân.
6.3. Tại sao điện áp VCOM lại quan trọng đến vậy?
VCOM là điện áp tham chiếu cho điểm ảnh, quyết định độ ổn định và chất lượng hình ảnh. Lỗi VCOM gây nhấp nháy, sai màu hoặc âm bản.
6.4. Có thể dùng đồng hồ kim để đo các điện áp này không?
Không nên. Đồng hồ kim có thể gây tải lên mạch, cho kết quả sai hoặc làm hỏng IC DC-DC. Chỉ dùng đồng hồ số (DMM) có độ chính xác cao.
Sau bài này bạn phải phân biệt được
- Vai trò của từng điện áp AVDD, VGH, VGL, VCOM, Gamma trên bo T-Con.
- Cách xác định đúng test point và mass khi đo trên bo T-Con.
- Diễn giải được kết quả đo: đủ áp, mất áp, sụt áp.
- Phân biệt được lỗi do bo T-Con và lỗi do panel bằng phương pháp cách ly tải.
- Nhận biết các điều kiện phải dừng kiểm tra để đảm bảo an toàn.
