Cấu tạo Tivi LCD/LED: Hiểu luồng nguồn và tín hiệu hình

Bài viết này trình bày cấu tạo và sơ đồ khối khái niệm cho tivi LCD (dùng đèn nền CCFL) và tivi LED (dùng đèn nền LED). Dù công nghệ đèn nền khác nhau, các khối chức năng cơ bản gồm: nguồn, bo xử lý, T-Con, panel và đèn nền. Sự khác biệt chính là khối cao áp (inverter) cho CCFL và khối LED driver cho LED. Mục tiêu là giúp kỹ thuật viên xây dựng bản đồ hệ thống để tiếp cận chẩn đoán trên nhiều model khác nhau.

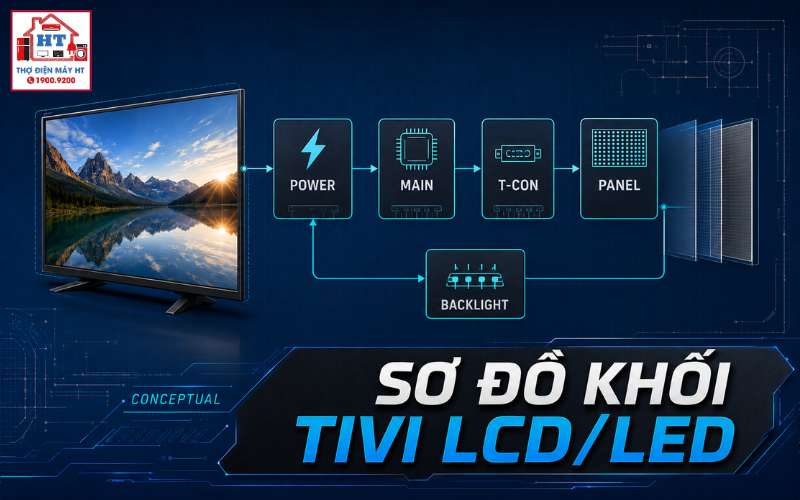

Dưới đây là sơ đồ khối khái niệm (conceptual block diagram) của tivi LCD/LED. Lưu ý: đây không phải sơ đồ mạch của bất kỳ hãng nào, chỉ dùng để định hướng kỹ thuật.

Nguồn AC 220V
↓

2.1. Khối nguồn (Power Supply Board – PSU)

Chuyển đổi điện lưới AC 220V thành các mức DC (3.3V, 5V, 12V, 24V) cấp cho bo chính, T-Con, LED driver/inverter và các khối phụ. Xem chi tiết tại bo nguồn tivi.

2.2. Khối xử lý (Main Board)

Nhận tín hiệu đầu vào (HDMI, AV, Tuner), giải mã, xử lý hình ảnh, âm thanh, điều khiển toàn bộ hệ thống. Xem thêm tại sửa tivi hỏng bo mạch.

2.3. Khối cao áp / LED Driver (Inverter / LED Driver Board)

Điều khiển đèn nền: inverter cho CCFL hoặc LED driver cho LED. Nhận lệnh bật/tắt từ bo chính (thường là BL_ON). Xem thêm tại đèn nền LED tivi.

2.4. Khối điều khiển panel (T-Con Board)

Chuyển đổi tín hiệu LVDS/eDP từ bo chính thành tín hiệu điều khiển pixel cho panel. Xem chi tiết tại bo T-Con tivi.

2.5. Khối hiển thị (Panel) và đèn nền (Backlight)

Panel LCD/LED nhận tín hiệu điều khiển từ T-Con và ánh sáng từ đèn nền để hiển thị hình ảnh. Xem thêm tại panel tivi.

2.6. Các khối phụ: Âm thanh, mắt nhận & phím bấm

Khối âm thanh xử lý và khuếch đại tín hiệu audio. Mắt nhận và phím bấm chuyển lệnh điều khiển về bo chính.

Trong tivi LCD/LED, hai luồng chính cần phân biệt là luồng nguồn điện và luồng tín hiệu hình ảnh.

3.1. Đường đi của nguồn điện

• Nguồn AC 220V vào khối nguồn.
• Khối nguồn chuyển đổi thành các mức DC (3.3V, 5V, 12V, 24V).
• Cấp nguồn cho bo chính, T-Con, LED driver/inverter, khối âm thanh và các khối phụ.
• LED driver/inverter nhận nguồn DC và lệnh điều khiển để cấp điện cho đèn nền.

3.2. Đường đi của tín hiệu hình ảnh

• Tín hiệu đầu vào (HDMI, AV, Tuner) vào bo chính.
• Bo chính giải mã, xử lý và xuất tín hiệu hình qua cáp LVDS hoặc eDP đến bo T-Con.
• Bo T-Con chuyển đổi, phân phối tín hiệu điều khiển pixel cho panel.
• Panel nhận tín hiệu và ánh sáng đèn nền để hiển thị hình ảnh.

Trình tự khởi động của tivi LCD/LED (mô hình khái niệm):

1. Cắm điện: khối nguồn tạo nguồn chờ (thường 3.3V hoặc 5V) cho bo chính.
2. Bấm nút nguồn: bo chính nhận lệnh, xuất tín hiệu điều khiển (ví dụ: PS_ON) về khối nguồn.
3. Khối nguồn bật các đường điện áp chính (12V, 24V…) cho các khối khác.
4. Bo chính khởi động, xử lý tín hiệu, xuất hình ảnh.
5. Bo chính xuất lệnh BL_ON (bật đèn nền) cho LED driver/inverter.
6. Đèn nền sáng, panel hiển thị hình ảnh.

Các khối trong tivi đều có mạch bảo vệ để ngăn ngừa hỏng hóc lan rộng:

• Khối nguồn: bảo vệ quá áp, quá dòng, ngắn mạch.
• LED driver/inverter: bảo vệ khi đèn nền bị hở mạch hoặc chập.
• Bo chính: nhận tín hiệu báo lỗi (protect) từ các khối khác, có thể ra lệnh ngắt hệ thống hoặc báo lỗi (nháy đèn báo).
• Khi một khối phát hiện bất thường, hệ thống có thể tự động tắt hoặc không khởi động để bảo vệ linh kiện.

Hiểu sơ đồ khối giúp kỹ thuật viên khoanh vùng nhanh khi gặp lỗi:

• Ví dụ 1: Tivi không lên nguồn, không đèn báo → kiểm tra dây nguồn, ổ cắm, sau đó là khối nguồn.
• Ví dụ 2: Có tiếng không hình → kiểm tra đèn nền (LED driver/inverter), nếu đèn nền sáng thì kiểm tra tiếp T-Con và panel.
• Ví dụ 3: Hình ảnh sai màu, sọc kẻ → kiểm tra cáp tín hiệu, bo T-Con, panel.
• Ví dụ 4: Đèn báo nháy hoặc tivi tự tắt → nghi ngờ mạch bảo vệ, cần kiểm tra nguồn và tín hiệu báo lỗi giữa các khối.

Mỗi bước chỉ là giả thuyết, cần xác minh bằng phép đo điện áp, tín hiệu và quan sát thực tế.

7.1. Sự khác biệt chính trong cấu trúc của tivi LCD và tivi LED là gì?

Sự khác biệt chủ yếu nằm ở khối đèn nền: tivi LCD dùng đèn CCFL và inverter, còn tivi LED dùng dải LED và LED driver. Các khối nguồn, bo xử lý, T-Con và panel đều có vai trò tương tự nhau.

7.2. Bo T-Con có phải lúc nào cũng là một bo mạch riêng biệt không?

Không. Một số model tivi tích hợp T-Con vào panel hoặc bo chính để giảm số lượng bo mạch, nhưng chức năng điều khiển tín hiệu hình vẫn tồn tại dưới dạng IC hoặc module riêng.

7.3. Tại sao hiểu được luồng tín hiệu lại quan trọng khi sửa tivi?

Nắm rõ luồng tín hiệu giúp kỹ thuật viên xác định nhanh vị trí cần kiểm tra khi có lỗi, tránh đo kiểm lan man và giảm nguy cơ gây hỏng hóc thêm cho các khối khác.

• Nhận diện được các khối chính trong tivi LCD/LED và vai trò của từng khối.
• Phân biệt được luồng nguồn điện và luồng tín hiệu hình ảnh bên trong tivi.
• Hiểu trình tự khởi động và các lệnh điều khiển cơ bản.
• Biết cách áp dụng sơ đồ khối để khoanh vùng khi chẩn đoán lỗi.
• Nhận thức được các mạch bảo vệ và điều kiện an toàn khi đo kiểm.
