Quạt phun sương (quạt hơi nước) là hệ thống kết hợp khối khí động (motor, cánh, lồng thổi), khối thủy lực/tạo sương (bình chứa, bơm, đĩa ly tâm hoặc đầu rung siêu âm, ống dẫn) và khối điều khiển (mạch, cảm biến mực). Từ dữ liệu được phép, ta có thể mô tả kiến trúc và nguyên lý tách giọt nước thành sương vi mô; không được cung cấp trị số điện, tần số hay nguyên công cụ thể của linh kiện mà chưa có tài liệu model. Trước bất kỳ thao tác mở vỏ nào: ngắt nguồn điện 220V, xả cạn bình nước; nếu có khói, mùi khét hoặc tia lửa, dừng ngay và gọi kỹ thuật chuyên môn.

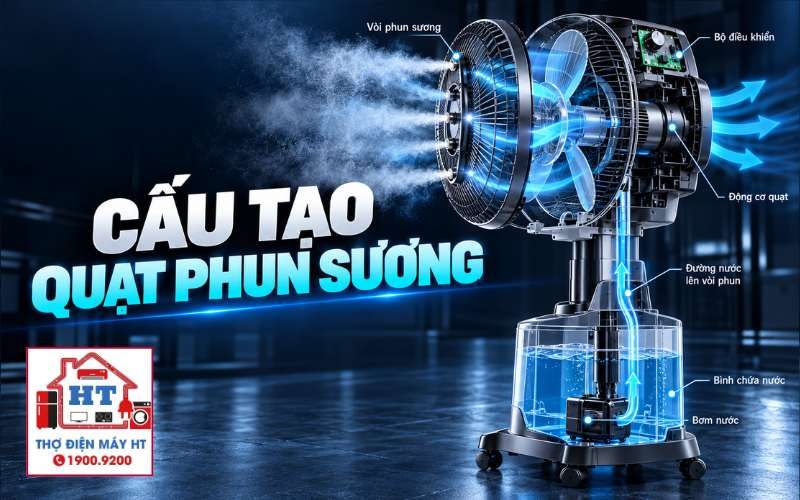

Bản đồ tổng thể cấu tạo quạt phun sương
Mục tiêu: xác định các cụm chức năng độc lập để hiểu vì sao mỗi bước kiểm tra cần thực hiện. Ba cụm chính là: cơ khí khí động, thủy lực tạo sương và điều khiển/nguồn.
1.1. Bản đồ khối khái niệm
Khối Nguồn/Điều khiển → Cụm Bơm/Tạo sương → Cụm Motor quạt → Phun sương cưỡng bức ra môi trường
1.2. Cụm cơ khí và động lực khí động học
1.3. Cụm thủy lực và module tạo ẩm vi mô
1.4. Cụm điều khiển trung tâm và cảm ứng mực nước
| Khối | Thành phần điển hình | Chức năng kỹ thuật |
|---|---|---|
| Cơ khí khí động | Motor quạt, cánh, lồng, cơ cấu đảo | Tạo luồng gió cưỡng bức để khuếch tán sương |
| Thủy lực – tạo sương | Bình chứa, bơm cấp, ống dẫn, đĩa ly tâm hoặc module siêu âm, lưới tán | Chuyển nước lỏng thành hạt sương vi mô và cấp vào luồng gió |
| Điều khiển & cảm biến | Bo điều khiển, công tắc/phao mức, nút, relays/driver | Phối hợp bật/tắt, logic bảo vệ khi cạn nước hoặc lỗi |
Lưu ý: Sơ đồ trên là sơ đồ khái niệm; không phải schematic điện hay danh sách chân pin. Mọi phép đo sâu về board cần tài liệu model.
Cơ chế và nguyên lý tạo hạt sương trong hệ thống
Mục tiêu: phân biệt hai nguyên lý tán sương chính và đường vận chuyển sương trong thân quạt.
2.1. Phân tách hạt nước bằng công nghệ ly tâm cơ học
Quan sát: đĩa phun/đĩa tán nước quay.
Giả thuyết: lực ly tâm đẩy nước ra mép đĩa, qua lưới hoặc rãnh thành giọt nhỏ.
Kiểm tra: kiểm tra cơ khí đĩa, khe lưới tán, đường dẫn nước và vận hành bơm (ngoại quan).
Diễn giải: lệch tâm hoặc tắc lưới tạo giọt lớn thay vì sương mịn.
Điều kiện phải dừng: tháo đĩa chỉ khi đã xả cạn nước và ngắt nguồn.
2.2. Phân tách hạt nước bằng sóng rung siêu âm
Quan sát: module siêu âm nằm ở buồng tán sương (thường dạng đĩa mỏng).
Giả thuyết: màng rung tạo ngắt liên kết bề mặt, sinh ra sương mịn dạng aerosol.
Kiểm tra: quan sát cặn, mảng bám quanh module; vệ sinh nhẹ theo hướng dẫn; không chọc vật cứng.
Diễn giải: cặn khoáng làm giảm hiệu quả tạo sương; cần vệ sinh hoặc thay module theo model.
Điều kiện phải dừng: không chạm vào màng rung đang có nguồn; chỉ kỹ thuật viên xử lý điện.
2.3. Quá trình vận chuyển sương dọc trục thân quạt lên lồng thổi
Kiểm tra: đường ống dẫn, ống hướng sương, vị trí đặt module so với tâm lồng.
Vì sao: đường dẫn và áp lực gió quyết định sương được nâng lên hay đọng lại.
Nếu không đạt: điều chỉnh hướng ống, kiểm tra cánh quạt và khe thoát gió.
Trình tự vận hành và logic phối hợp điều khiển
Mục tiêu: mô tả chuỗi bật/tắt và các điều kiện bảo vệ trước khi kích hoạt phun.
3.1. Chu trình khởi động và kiểm soát trạng thái bình chứa
3.2. Chế độ vận hành phối hợp: làm mát cưỡng bức và bù ẩm
Dừng kiểm tra: mọi phép đo trên bo mạch khi bình còn nước hoặc thiết bị chưa được xả/ cách ly nguồn phải dừng ngay.
Cơ chế an toàn và các mạch bảo vệ tích hợp
Mục tiêu: nêu các tầng bảo vệ để định hướng chẩn đoán khi gặp sự cố.
- Bảo vệ mức nước: phao/công tắc ngắt chế độ phun khi cạn nước (bảo vệ bơm/đầu).
- Bảo vệ nhiệt motor: cầu chì nhiệt hoặc thiết kế nhiệt chặn trong motor (đòi hỏi can thiệp kỹ thuật).
- Thiết kế chống tràn và rãnh thoát nước: ngăn nước chảy vào khoang điện.
- Bảo vệ rò điện: cách ly vỏ, việc nối đất (tham chiếu an toàn chung, kiểm tra bởi kỹ thuật viên).
- Kiểm tra an toàn: trước khi mở hộp điện, xả bình, ngắt nguồn; can thiệp vào cầu chì nhiệt hay đo điện trở cuộn dây motor là thao tác dành cho kỹ thuật viên.
Lưu ý: Tháo/đo cầu chì nhiệt hoặc đo trực tiếp trên bo mạch là thao tác TECHNICIAN_ONLY; không thực hiện khi thiết bị còn nước.
So sánh kiến trúc: Quạt phun sương và Quạt điều hòa dùng Cooling Pad
Mục tiêu: tách rạch hai công nghệ để tránh nhầm lẫn khi chẩn đoán.
| Tiêu chí | Quạt phun sương | Quạt điều hòa (cooling pad) |
|---|---|---|
| Cấu tạo đường nước | Bình chứa, bơm đưa nước tới đầu tạo sương | Bình và bơm tuần hoàn làm ướt tấm làm mát |
| Cơ chế biến đổi nước | Phun/ly tâm hoặc rung siêu âm tạo hạt lỏng | Bay hơi gián tiếp trên bề mặt tấm ướt |
| Dạng đầu ra | Sương dạng hạt lỏng nhìn thấy được (aerosol) | Không mang theo hạt nước rõ rệt; không khí mát do bay hơi |
| Nguy cơ đọng/ẩm đồ dùng | Cao hơn; có thể đọng trên bề mặt | Thấp hơn trong điều kiện thông thoáng |
| Ứng dụng khuyến nghị | Mở/lưu thông không khí, ngoài trời bán kín | Phòng thoáng, diện tích lớn cần làm mát khô |
Đọc thêm so sánh nguyên lý bay hơi qua tấm cooling pad tại nguyên lý quạt điều hòa.
Những lưu ý kỹ thuật khi kiểm tra và chẩn đoán sự cố hệ thống
Mục tiêu: cung cấp chuỗi kiểm tra theo cụm để truy vết triệu chứng phổ biến.
6.1. Nhánh thủy lực và buồng biến đổi sương
6.2. Nhánh động lực khí và mạch phản hồi bảo vệ
Dừng kiểm tra: luôn xả cạn bình và rút phích trước khi mở nắp khoang chứa bo; mọi phép đo điện trực tiếp là việc của kỹ thuật viên.
Giải đáp thắc mắc kỹ thuật về cấu tạo và vận hành quạt phun sương
7.1. Hiện tượng đĩa phun sương bị lệch tâm ảnh hưởng như thế nào đến kích thước hạt sương?
Đĩa lệch tâm làm lực ly tâm không đồng đều; nước có xu hướng tụ lại ở một phía, tạo giọt lớn thay vì tia mịn. Quan sát bằng mắt khi chạy thử (ở chế độ an toàn, đã xả nước, hoặc quan sát sau khi sấy/khô) giúp phân biệt lệch cơ khí với tắc lưới. Sửa cơ khí/ghép lại đúng trục trước khi kiểm tra hiệu suất sương.
7.2. Cảm biến phao từ trong bình nước quạt phun sương ngắt mạch theo nguyên lý nào?
Phao thường đóng/mở một tiếp điểm cơ học (hoặc báo tín hiệu cho mạch) để báo mức nước. Khi mực thấp, tiếp điểm sẽ ở trạng thái ngắt, mạch điều khiển nhận tín hiệu mất nước và chặn cấp điện cho bơm/đầu tạo sương. Kiểm tra ban đầu bằng quan sát trạng thái phao và đèn báo; đo tiếp điểm điện là phép đo dành cho kỹ thuật viên với tài liệu model khi cần.
7.3. Cặn canxi và khoáng chất trong nước ảnh hưởng ra sao đến đầu siêu âm và đĩa ly tâm?
Cặn tích tụ làm giảm hiệu quả tán sương, làm méo màng rung hoặc bít khe lưới đĩa, dẫn tới giảm lượng sương và tạo giọt lớn. Kiểm tra bằng quan sát cặn, vệ sinh theo hướng dẫn nhà sản xuất; trong nhiều trường hợp cần làm sạch định kỳ hoặc dùng nước được lọc để giảm đóng cặn.
Sau bài này bạn phải phân biệt được
- Ba cụm chức năng chính của quạt phun sương và vai trò từng cụm.
- Khác biệt căn bản giữa tán sương ly tâm và tán sương siêu âm.
- Các bước logic kiểm tra: quan sát ngoài → kiểm tra đường nước → kiểm tra cơ khí → kiểm tra điều khiển (với tài liệu model nếu cần).
- Khi nào dừng thao tác (rò điện, mùi khét, tia lửa, bình chưa xả cạn).
- Khi nào cần gọi kỹ thuật viên để đo/điều chỉnh trên bo mạch hoặc mở buồng điện.
Cẩn thận: Không đo/điều chỉnh phần điện khi bình nước còn đầy hoặc khi thiết bị còn cắm điện; mọi can thiệp vào bo mạch và đo trực tiếp phải do kỹ thuật viên thực hiện với tài liệu model tương ứng.

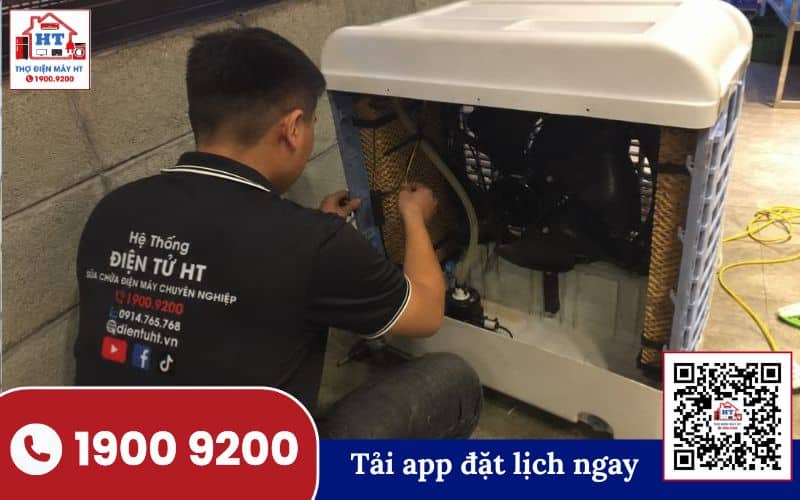

Gửi model và tình trạng quạt hơi nước để Điện Tử HT tiếp nhận
