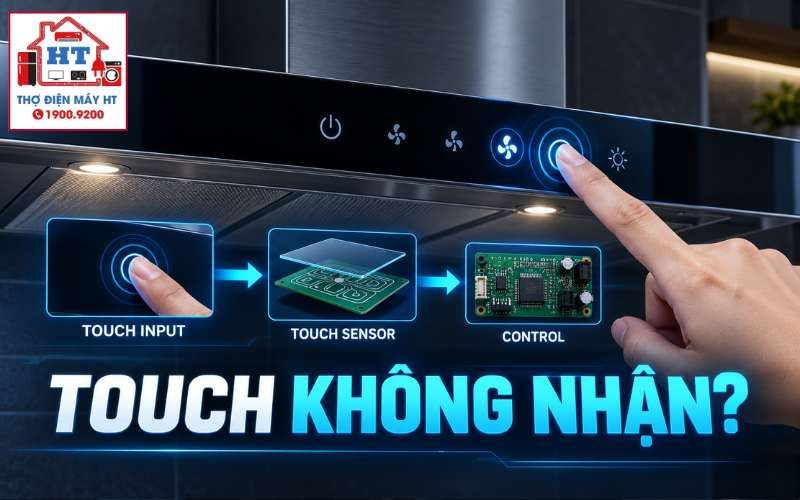

Máy hút mùi — cụm phím cảm ứng (touch) là bộ giao diện người dùng thu nhận tương tác bằng biến thiên điện dung trên mặt kính và chuyển thành tín hiệu mức logic/bit gửi về bo điều khiển trung tâm. Từ triệu chứng (liệt phím, loạn phím) ta chỉ có thể khẳng định phạm vi nghi ngờ: bề mặt/khuyết tiếp xúc, cáp kết nối, nguồn nuôi hoặc khối xử lý cảm ứng; không thể kết luận IC/chân cụ thể khi chưa đo. Trước mọi thao tác trên bo mạch: ngắt nguồn lưới, tách module và tuân thủ ESD. Kiểm tra có mạch đang chịu điện là thao tác TECHNICIAN_ONLY.
Hiểu đúng hiện tượng trước khi đo
Quan sát mô tả triệu chứng chính xác trước khi mở máy: liệt toàn bộ, liệt một phím, tự nhảy phím hay chập chờn theo điều kiện (nhiệt/ẩm). Quan sát là dữ kiện thực tế; giả thuyết cần được kiểm tra bằng phép đo: vệ sinh bề mặt có thể giải quyết tạm thời (giả thuyết về rò dẫn bề mặt), mất nguồn hoặc đứt cáp là các giả thuyết khác. Không gọi đó là “chết IC” cho tới khi đo nguồn, thông mạch cáp và tín hiệu DATA.
Bản đồ hệ thống liên quan đến triệu chứng
Khi nói đến tín hiệu trả về bo chính, xem chi tiết về phương thức nối và giắc trong tài liệu bo chính; tham khảo bo điều khiển máy hút mùi để hiểu ranh giới nhận tín hiệu và nguồn nuôi (anchor liên kết tới mô tả bo điều khiển).
Cây chẩn đoán tổng: từ biểu hiện đến nhánh kiểm tra
Nhánh A — Liệt toàn phần hoặc mất phản hồi
A1. Kiểm tra: Vệ sinh mặt kính và quan sát
A2. Kiểm tra: Thông mạch cáp bẹ và giắc nối
A3. Kiểm tra: Nguồn bo cảm ứng (TECHNICIAN_ONLY)
Nhánh B — Cảm ứng tự kích hoạt (loạn phím)
B1. Kiểm tra: Quan sát môi trường hoạt động
B2. Kiểm tra: Kiểm tra nối đất và màn chắn EMI
Bảng đo kiểm: đọc dữ kiện trước khi kết luận
| Hạng mục kiểm tra | Vị trí / Điều kiện đo | Giá trị tiêu chuẩn (tham khảo) | Đánh giá / Diễn giải |
|---|---|---|---|
| VCC tại giắc bo cảm ứng | Đo tại giắc khi đã cấp nguồn, không tác động phím | Mức logic tham khảo: 3.3V hoặc 5V (tùy model); kiểm tra tài liệu model | Nguồn ổn định → cho phép kiểm tra DATA; mất nguồn → tìm lỗi bo nguồn/cáp |
| Thông mạch cáp bẹ | Đo ohm từng lõi giữa hai đầu cáp | Điện trở rất thấp / thông mạch; không có đứt | Đứt hoặc điện trở cao gợi ý hỏng cáp/oxyd hóa |
| Tín hiệu DATA / OUT | Đo khi kích hoạt phím (TECHNICIAN_ONLY nếu cần cấp nguồn) | Thay đổi mức logic giữa 0 và mức cao theo chuẩn 3.3V/5V | Không có sự thay đổi → khả năng IC cảm ứng hoặc đường truyền bị lỗi |
| Quan sát bề mặt | Kiểm tra bằng mắt; lau sạch trước khi đo | – | Dầu/ẩm bám → khả năng loạn phím; vệ sinh có thể khắc phục |
Những lỗi chẩn đoán người mới rất dễ mắc
- Cho rằng “chết IC” ngay lập tức: Không đo nguồn, cáp hoặc vệ sinh bề mặt trước.
- Đo khi bo chưa được cách ly: Gây hỏng thêm và nguy cơ chạm điện.
- Dùng phép đo không phù hợp: Ví dụ đo điện dung mà không có thiết bị phù hợp sẽ cho kết quả khó diễn giải.
- Bỏ qua nối đất và môi trường: Nhiễu và rò đất thường bị bỏ qua nhưng là nguyên nhân thực tế hay gặp.
Điều kiện phải dừng và an toàn
Dừng kiểm tra: Nếu thấy khói, mùi khét, tia lửa, hoặc bộ phận nào đó nóng bất thường — ngắt nguồn ngay và không tiếp tục thao tác.
Cẩn thận: Mọi phép đo có nguồn mắc nối với lưới điện hoặc bo công suất phải do kỹ thuật viên có chứng nhận thực hiện; sử dụng que đo bọc cách điện, găng cách điện và vòng chống tĩnh điện khi chạm vào bo mạch.
Dừng kiểm tra: Nếu không có schematic/pinout của model, hạn chế thao tác xâm lấn trên bo cảm ứng; thu thập ảnh tem, model và liên hệ nguồn kỹ thuật để lấy tài liệu.
Sau bài này bạn phải phân biệt được
- Khi nào lỗi là do bề mặt/môi trường (vệ sinh/ghi nhận) và khi nào phải kiểm tra phần cứng.
- Điểm đo cần có trước khi gọi là “hỏng module”: VCC/GND, thông mạch cáp, tín hiệu DATA thay đổi khi kích hoạt.
- Những phép đo chỉ TECHNICIAN_ONLY và các phép kiểm tra an toàn có thể thực hiện bởi người dùng an toàn (vệ sinh mặt kính, kiểm tra nối đất cơ bản).
Giải đáp kỹ thuật ngắn và Học tiếp
10.1 Vì sao dầu mỡ/đọng nước dễ gây loạn phím cảm ứng?
Vì dầu/độ ẩm tạo lớp dẫn hoặc thay đổi điện dung bề mặt giữa ngón tay và điện cực, làm IC cảm ứng đọc nhầm mức. Vì vậy bước vệ sinh và làm khô là phép kiểm tra đầu tiên, nhưng chỉ là bước loại trừ — nếu lỗi vẫn tồn tại cần đo nguồn và tín hiệu.
10.2 Khi thay bo cảm ứng có cần nạp lại phần mềm cho vi điều khiển chính không?
Không thể khẳng định chung cho tất cả model. Một số hệ thống yêu cầu firmware/ID module khớp; số khác nhận plug-and-play. Luôn kiểm tra tài liệu model hoặc kiểm tra giao tiếp sau khi cắm để xác minh.
10.3 Làm thế nào phân biệt nhanh giữa lỗi bo phím và lỗi bo công suất khi phím bấm không kích hoạt tải?
Kiểm tra xem bo cảm ứng có phản hồi nội bộ (LED/ tín hiệu DATA thay đổi) khi bấm. Nếu bo cảm ứng có phản hồi nhưng tải không hoạt động → hướng lỗi về bo công suất/driver; nếu bo không phản hồi → nghi ngờ bo cảm ứng/cáp/nguồn.
10.4 Có cách nhanh để biết lỗi do cáp hay do bo cảm ứng không?
Thử thay cáp hoặc đảo cáp vào bo tương thích (nếu có sẵn) và đo thông mạch từng lõi; một cáp bị hỏng sẽ hiện điện trở cao/đứt. Nếu cáp OK và vẫn không có tín hiệu DATA, cần đo VCC và sau đó kiểm tra bo cảm ứng.
Học tiếp theo đúng đường chẩn đoán:
Sau khi hoàn tất các bước trên, nếu vẫn thiếu dữ kiện (sơ đồ chân, pinout, datasheet IC), dừng chẩn đoán xâm lấn và yêu cầu tài liệu model để tiếp tục.
