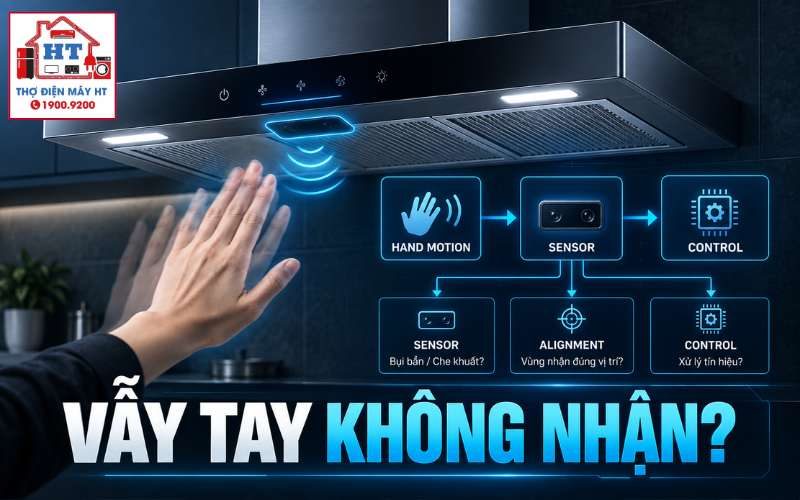

Cảm biến vẫy tay trên máy hút mùi là cụm đầu vào không chạm dùng nguyên lý quang học (phát — phản xạ — thu tia IR) để sinh tín hiệu logic gửi về bo điều khiển. Từ dữ liệu hiện có, có thể nói chắc: kiểm tra bề mặt quang học, nguồn DC cấp cho module và sự thay đổi mức tín hiệu ngõ ra là bước cần thiết trước khi kết luận module hay bo chính hỏng. Trước khi tháo nắp, ngắt nguồn AC 220V; nhiều chi tiết chân, pinout và trị số chính xác phụ thuộc vào model và phải kiểm chứng trên schematic hoặc silk‑screen bo mạch.
Hiểu đúng hiện tượng trước khi đo
Máy “không nhận vẫy tay” là một quan sát, chưa là chẩn đoán. Trước khi đo, thu thập: ảnh mặt điều khiển, mô tả chính xác hành vi (không nhận, tự kích, chỉ 1 chiều), và kiểm tra xem phím chạm (touch) còn hoạt động hay không — điều này phân định module input còn hoạt động cơ bản hay lỗi giao tiếp/MCU.
Lưu ý: Không tháo khoang công suất khi máy đang cắm điện. Nếu có mùi khét, tia lửa hoặc motor kẹt — dừng ngay và cách ly nguồn.
Bản đồ hệ thống liên quan đến triệu chứng
Trong sơ đồ trên, module gesture chỉ là khối đầu vào; quyết định cuối cùng để bật/quản lý motor nằm trên bo chính. Khi cần đối chiếu đường tín hiệu từ module vào bo chính, tham khảo tài liệu bo điều khiển: bo điều khiển máy hút mùi.
Phân biệt vai trò
- Module gesture: cảm biến quang + mạch tiền khuếch/amplifier hoặc IC giải mã → tạo mức logic.
- Bo chính: nhận mức logic, xử lý ngữ cảnh (lọc chồng nhiễu, debounce), điều khiển công suất.
Cấu tạo module cảm biến và nguyên lý quang học
Module vẫy tay phổ biến có hai cách tổ chức: cặp phát‑thu IR rời hoặc mảng/IC quang chuyên dụng. Nguyên lý cơ bản là phát chùm IR, đo tín hiệu phản xạ theo trật tự thời‑gian để phân biệt hướng vẫy (A trước B hoặc ngược lại).
3.1 Cơ chế phản xạ hồng ngoại và khoảng cách hiệu dụng
3.2 Logic phân định hướng chuyển động
Cẩn thận: nhiều module dùng mức logic TTL/CMOS; không giả định chân/điện áp mà không kiểm tra silk‑screen.
Các dạng hư hỏng và dấu hiệu
| Failure Mode | Biểu hiện | Vùng nghi ngờ |
|---|---|---|
| Không nhận diện toàn phần | Không phản hồi cả hai chiều vẫy | Mặt kính bẩn, mất nguồn DC lên module, dây cáp bị đứt |
| Tự kích (false triggering) | Máy bật/tắt hoặc nhảy số khi không có thao tác | Nhiễu quang (ánh sáng mạnh), phản xạ tĩnh, mạch lọc/IC giải mã nhạy quá mức |
| Chỉ nhận 1 chiều | Chỉ bật được hoặc chỉ tắt được | Một nhánh phát/thu hỏng, mismatch cơ học vị trí mắt |
| Phím touch hoạt động nhưng vẫy không | Touch bình thường, gesture im lặng | Module gesture bị lỗi hoặc cổng input MCU treo/đứt cáp |
Cây chẩn đoán tổng: từ biểu hiện đến nhánh kiểm tra
Nhánh A — Kiểm tra quang học & cơ khí
A1. Kiểm tra ngoại quan và vệ sinh
A2. Kiểm tra hoạt động phát IR bằng camera điện thoại ( kiểm tra nhanh )
Nhánh B — Kiểm tra điện và tín hiệu (TECHNICIAN_ONLY)
Dừng kiểm tra: Trước khi mở vỏ hoặc đo trực tiếp trên bo, ngắt nguồn AC và làm theo quy tắc an toàn.
B1. Đo điện áp nguồn nuôi module
B2. Đo trạng thái tín hiệu ngõ ra (Output Logic)
Bảng đo kiểm: đọc dữ kiện trước khi kết luận
| Kiểm tra | Dụng cụ | Quan sát/Đọc | Diễn giải ban đầu |
|---|---|---|---|
| Vệ sinh mặt kính | Khăn mềm, cồn isopropyl (ít) hoặc nước xà phòng | Mặt kính sạch/mờ | Sạch → loại trừ nhiễu bề mặt; Mờ → cần thay/đánh bóng hoặc chỉnh vị trí |
| Quan sát LED phát bằng camera | Camera điện thoại | Thấy ánh nhấp nháy / không thấy | Thấy → phát hoạt động; Không thấy → kiểm tra nguồn module |
| Đo VCC‑GND | Đồng hồ VOM (DCV) | Có điện/Không có điện (xác minh trị số trên silk‑screen) | Có → tiếp; Không → truy nguồn cấp/đứt cáp |
| Đo chân OUT khi quét | Đồng hồ/logic probe/oscilloscope | Thay đổi mức / không thay đổi | Thay đổi → kiểm tra MCU; Không → module hỏng |
Giải đáp kỹ thuật thường gặp & Sau bài này bạn phải phân biệt được
8.1 Vì sao hơi nước hoặc khói dầu dày đặc khiến cảm biến cử chỉ hoạt động chập chờn?
Hiện tượng này dựa trên nguyên lý quang học: màng hơi nước hoặc lớp dầu mỏng làm phân tán/giảm phản xạ tia IR, làm giảm biên độ tín hiệu về mạch thu; đồng thời bề mặt ướt có thể tạo phản xạ không đồng nhất dẫn tới false triggering. Kiểm tra bằng cách vệ sinh và quan sát lại chức năng trong điều kiện khô.
8.2 Có thể vô hiệu hóa cảm biến vẫy tay để chỉ dùng bàn phím cảm ứng chạm không?
Đây là vấn đề tùy model. Một số model có menu cấu hình hoặc jumper/patch trên bo chính cho phép vô hiệu hóa chế độ gesture; với những model khác cần can thiệp phần mềm/firmware hoặc ngắt đường cáp module. Trước khi can thiệp, kiểm chứng trong manual của model hoặc kiểm tra xem bo chính có tùy chọn cấu hình không.
8.3 Vệ sinh bề mặt kính trước mắt cảm biến cần lưu ý gì để không làm hỏng khả năng xuyên quang?
Dùng khăn mềm và dung dịch trung tính (ví dụ nước xà phòng loãng), lau nhẹ; hạn chế dung dịch chứa dầu hoặc lớp phủ làm mờ; tránh dùng chất ăn mòn, cồn quá mạnh trên các lớp phủ chống chói. Sau vệ sinh, đợi khô hoàn toàn rồi kiểm tra lại chức năng.
8.4 Cảm biến vẫy tay có thể điều chỉnh độ nhạy được không?
Một số module hoặc bo chính cung cấp tinh chỉnh độ nhạy (firmware hoặc phần cứng như resistor/cap chỉnh), nhưng không phải tất cả; việc điều chỉnh cần dựa trên tài liệu model hoặc thông số module. Nếu không có manual, đo và ghi lại hiện tượng trước/sau điều chỉnh và ưu tiên thay module đúng spec hơn là tăng dao động lọc trên bo chính.
- Sau bài này bạn phải phân biệt được:
- Khi nào lỗi thuộc về bề mặt quang học (vệ sinh/đặt đúng tiêu cự).
- Khi nào lỗi ở module (VCC có/không, LED phát/thu, chân OUT không thay đổi).
- Khi nào lỗi ở bo chính (chân OUT đổi nhưng MCU/cổng input không phản hồi).
Học tiếp
Dừng kiểm tra: Nếu phát hiện mùi cháy, tia lửa, dây/ổ cắm nóng hoặc motor kẹt, ngắt nguồn AC ngay lập tức và không tiếp tục kiểm tra điện tử.
Cẩn thận: Các phép đo trực tiếp trên bo mạch phải do kỹ thuật viên có dụng cụ cách điện và kinh nghiệm; tránh chập nối làm hỏng bus dữ liệu hoặc tạo sự cố công suất.
